Szczegóły Produktu:
|
skala: | 0~6m | Materiał: | 304,316L (opcjonalnie) |
---|---|---|---|
Proces łączenia: | Montaż kołnierzowy (opcjonalnie) | Stopień ochrony: | Wyświetlacz IP67, IP67 |
Temperatura robocza: | -40~130℃,-50~350℃ | Ciśnienie procesowe: | Ciśnienie atmosferyczne, 0-16 MPa |
Klasa przeciwwybuchowa: | Exia IICT6 (opcjonalnie) | Stopień zróżnicowania: | ±lmm |
High Light: | Płytowy magnetyczny nadajnik poziomu,magnetyczny nadajnik poziomu 6m,magnetyczny wskaźnik poziomu 220VAC 1A |

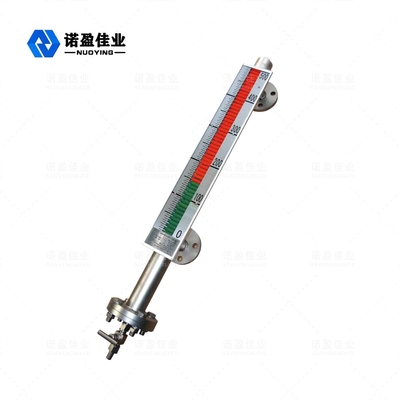

Miernik poziomu płyty magnetycznej
Płyta magnetycznaPoziom MetrOperacyjny Zasada
Miernik poziomu z płytą magnetyczną może być używany do wykrywania średniego poziomu cieczy we wszelkiego rodzaju wieżach, zbiornikach, pojemnikach kulistych, kotłach i tak dalej.Magnetyczny wskaźnik poziomu z klapką może być stosowany do wysokiego uszczelnienia, zapobiegania wyciekom oraz wysokiej temperatury, wysokiego ciśnienia i odporności na korozję.
Magnetometr ma komorę (zwaną rurką pomiarową lub rurką korpusu), w której znajduje się pływająca kulka, a wnęka jest połączona z pojemnikiem za pomocą kołnierza lub innego odpowiedniego połączenia.Zgodnie z zasadą łączników, wraz ze zmianą poziomu cieczy w pojemniku poziom cieczy we wnęce jest taki sam jak poziom cieczy w pojemniku, dzięki czemu kula pływająca w komorze porusza się w górę i w dół, oraz w górę iw dół wraz ze wzrostem i spadkiem poziomu cieczy w pojemniku.W tym momencie nie możemy zobaczyć poziomu cieczy, więc mamy wyświetlacz odwracania kolumny magnetycznej na zewnątrz wnęki.
Trwała stal magnetyczna jest instalowana na styku pływającej kuli tonącej i pływającej części, a gdy poziom cieczy w mierzonym pojemniku podnosi się i opada, podobnie jak pływak magnetyczny w rurce korpusu płynowskazu.Trwała stal magnetyczna w pływaku jest przekazywana do wskaźnika kolumny magnetycznej za pomocą sprzężenia magnetycznego, napędzając czerwone i białe rolki, aby obrócić się o 180 °.Gdy poziom cieczy się podnosi, obracana kolumna zmienia się z białej na czerwoną, a gdy poziom cieczy spada, obracana kolumna zmienia się z czerwonej na białą.Czerwone i białe złącze wskaźnika to rzeczywista wysokość poziomu cieczy wewnątrz pojemnika, dzięki czemu uzyskuje się wyraźne wskazanie poziomu cieczy.
Płyta magnetycznaPoziomMetrParametr techniczny
Zakres pomiaru | 0〜6m |
Dokładność pomiaru | ±3mm |
Średnia gęstość | 0,425g/cm3 |
Różnica gęstości | 0,1 g/cm3 |
Średnia lepkość | W 0,4 Pa.S |
Wyjście sterujące | 220VAC, 1A |
Wyjście transmisji | 4~20mA (zasilanie 24VDC) |
Temperatura procesu | -50 ~ 350 ° C |
Ciśnienie procesowe | 0~16 MPa |
Stopień zróżnicowania | ±lmm |
Proces łączenia | Montaż kołnierzowy (opcjonalnie) |
Stopień ochrony | IP67 |
Klasa przeciwwybuchowa: | Exia IICT6 (opcjonalnie) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Płyta magnetyczna Poziom MetrCechy konstrukcyjne
◎Prosta konstrukcja, solidna i niezawodna, stabilna praca
Skala wyświetlania sceny jest wyraźna, przyciągająca wzrok i łatwa do odczytania.
◎Poziomy cieczy, które można zmierzyć i wskazać jako żrące, palne, toksyczne, wysokotemperaturowe, wzburzone i zanieczyszczone
◎Wiele form instalacji, można wybrać wiele form połączenia
◎Zakres ciśnienia projektowego od pełnej próżni do 10 MPA.
◎Zakres temperatur projektowych – 160 ~ 450 °C.
◎Profesjonalna konstrukcja dla specjalnego ciśnienia i temperatury.
Płyta magnetycznaPoziomWymagania dotyczące instalacji licznika

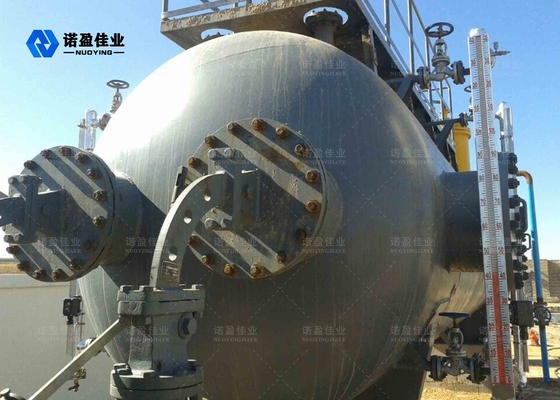

Płyta magnetycznaPoziomPole aplikacji miernika
Miernik poziomu z płytą magnetyczną nadaje się do wyświetlania poziomu cieczy na pojemnikach chemicznych, naftowych i innych urządzeniach przemysłowych.Miernik poziomu cieczy z magnetyczną klapką można dodać w celu zainstalowania miernika poziomu cieczy, poziom cieczy można otworzyć i wyłączyć w celu prowadzenia zdalnej transmisji sygnału, kula pływaka przyjmuje specjalną konstrukcję rzemieślniczą, taką jak wysoka temperatura, wysokie ciśnienie, niska gęstość i wybór różnych materiałów, takich jak tytan, PTFE 316L itp. Aby zapewnić, że produkt jest odpowiedni dla każdego poziomu wymagań pomiarowych w terenie.Obecnie magnetometr jest szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, spożywczym, farmaceutycznym, papierniczym i innych branżach pomiaru i kontroli poziomu cieczy.
