Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Materiał sondy: | PP/PVC/PTFE/304 (opcjonalnie) |
|---|---|---|---|
| precyzja: | ＜ 0,25% | Kąt pomiarowy: | 10° |
| Zasilacz: | 24VDC (220VAC) | Ciśnienie procesowe: | Normalne ciśnienie |
| Wyjście sygnału: | 4...20mA/HART/RS485... | Wyświetlacz: | LCD |
| High Light: | Ultradźwiękowy cyfrowy przetwornik poziomu,cyfrowy przetwornik poziomu 20 m,czujnik poziomu dźwięku 20 m |
||

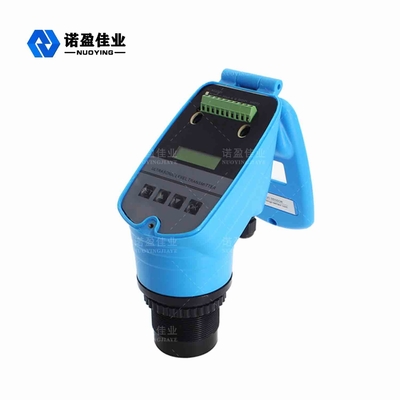

Cyfrowy ultradźwiękowy miernik poziomu paliwa z czujnikiem poziomu
Ultradźwiękowy przetwornik poziomu

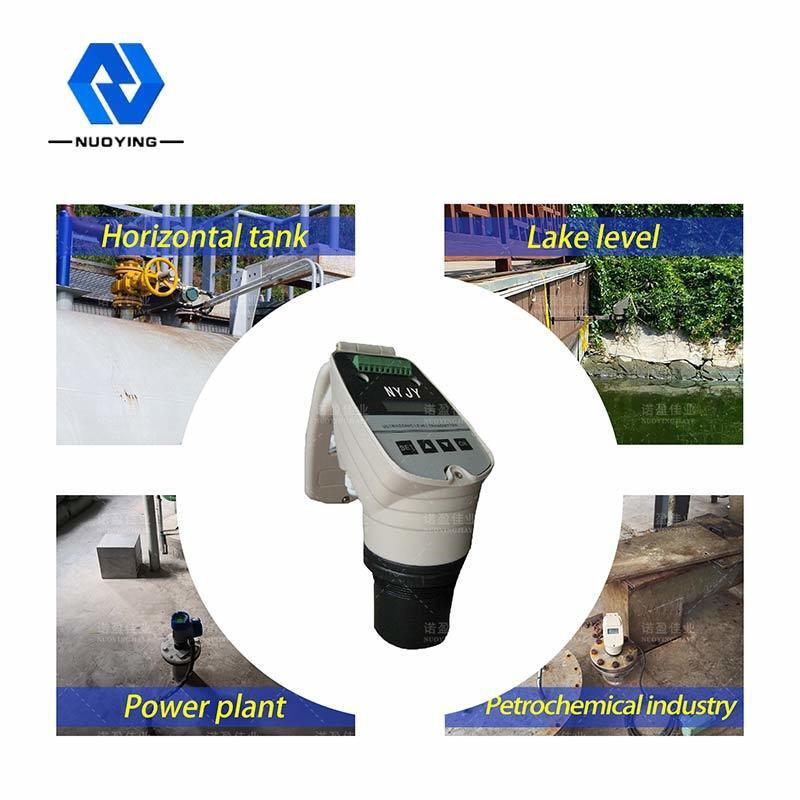

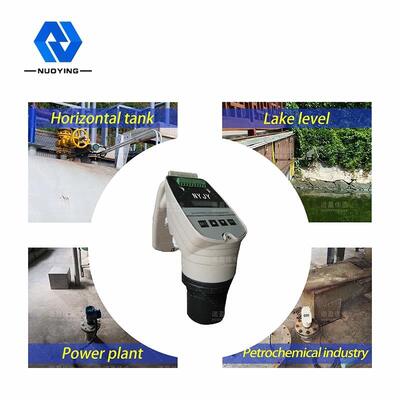

Ultradźwiękowy pomiar poziomu jest montowany na górze naczynia.Pod kontrolą jednostki elektronicznej sonda wysyła do mierzonego medium impuls fali ultradźwiękowej.Fala dźwiękowa jest odbijana od powierzchni ośrodka, część echa odbicia jest odbierana przez sondę i zamieniana na sygnał elektryczny.Od emisji fali ultradźwiękowej do nowego odbioru czas jest wprost proporcjonalny do odległości sondy od mierzonego medium.Jednostka elektroniczna wykrywa czas i oblicza zmierzoną odległość zgodnie ze znaną prędkością dźwięku.Użyj odejmowania, aby uzyskać wartość średniej pozycji.Jest szeroko stosowany w otwartej rurze, zbiorniku oleju, stacji pomp, wieży ciśnień, zaporze, otwartym kanale, różnicy między poziomami itp.
Ultradźwiękowy przetwornik poziomuParametry techniczne
|
Nazwa produktu |
Ultradźwiękowy czujnik poziomu |
|
Skala |
20 ~ 30 m (ciecz);10~15m (stały) |
|
Obszar niewidomych |
0,6 ~ 0,8 m |
|
Precyzja |
0,2% pełnego zakresu pomiarowego (w powietrzu) |
|
Rozdzielczość wyświetlacza |
1 cm |
|
Wyjście prądowe |
4~20mA |
|
Rozdzielczość wyjściowa |
0,03% pełnego zakresu pomiarowego |
|
Obciążenie wyjściowe |
0~600Ω |
|
Wyjście przekaźnikowe |
kontrola górnego i dolnego limitu |
|
Specyfikacja przekaźnika |
5A 250VAC/30VDC |
|
Zestaw parametrów |
3 przyciski czujnikowe |
|
Średnia temperatura |
-45°C~ 95°C |
|
Okres wykrywania |
1 S |
|
Instalacja |
kołnierz lub wspornik |
|
Kąt wiązki akustycznej |
8° (3db) |
|
Zakres ciśnienia |
± 0,3 MP |
Uwaga: dostosowane na żądanie

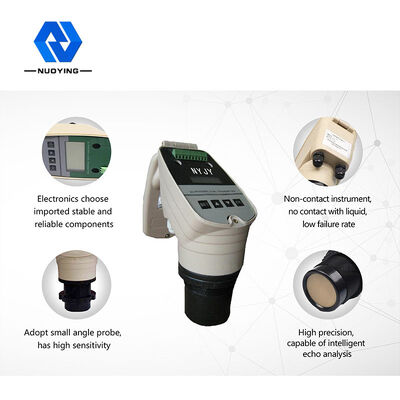

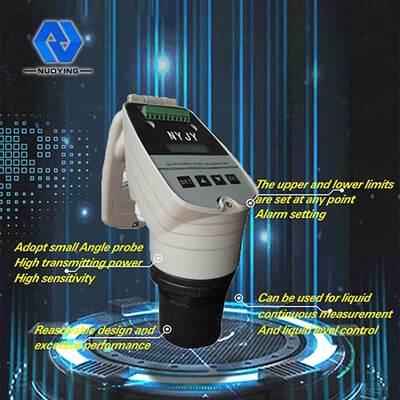

Ultradźwiękowy przetwornik poziomuCechy konstrukcyjne
