Przetwornik różnicy ciśnień — dokładny pomiar przepływu i poziomu

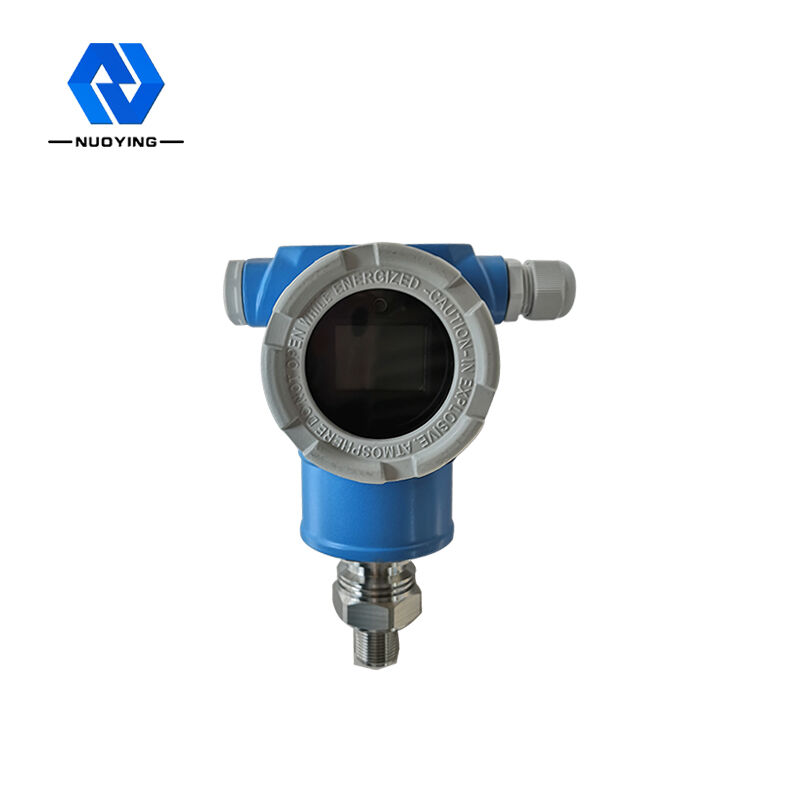

Stabilny sygnał wyjściowy i przetwornik ciśnienia o wysokiej czułości NY3051

Zasada działania przetwornika ciśnienia

Wszystkie przetworniki ciśnienia z rozproszonym krzemem serii NY3051 to importowane chipy, nowa generacja czujników ciśnienia wyprodukowanych po dokładnym zaprojektowaniu konstrukcji, przetworzeniu sygnału i montażu oraz testowaniu w ścisłej zgodności z normami krajowymi. Ta seria produktów charakteryzuje się stabilną mocą wyjściową, wysoką czułością i precyzją, a także dobrą charakterystyką temperaturową i silną zdolnością przeciwzakłóceniową

Seria NY3051 opiera się na efekcie oporu ciśnieniowego półprzewodników i technologii mikromaszynowej, na specyficzny kierunek kryształu monokrystalicznej płytki krzemowej, przy użyciu technologii fototrawienia, dyfuzji i innych procesów półprzewodnikowych w celu wytworzenia mostka Wheatstone'a tworzącego czułą membranę, poddana działaniu siły zewnętrznej następuje niewielka zmiana, zmienia się rezystywność i zmienia się rezystancja ramienia mostka (jedna para staje się większa, a druga zmniejsza się) na wyjściu sygnału napięcia wzbudzenia, poprzez komputerową kompensację temperatury, regulację rezystancji lasera, wzmocnienie sygnału i inne metody przetwarzania oraz rygorystyczne testy montażowe, kalibrację i inne procesy mające na celu wytworzenie przetwornika ciśnienia ze standardowym sygnałem wyjściowym.

Funkcja projektowaPrzetwornik ciśnienia

◎Wyjście jest stabilne, czułość wysoka, wpływ zakłóceń i szumów oraz innych czynników jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
◎Dedykowany układ scalony V/I ma niewiele urządzeń peryferyjnych, wysoką niezawodność, prostą i łatwą konserwację, niewielkie rozmiary, niewielką wagę oraz niezwykle wygodną instalację i debugowanie.
◎Obudowa odlewana ciśnieniowo ze stopu aluminium, izolacja z trzema zaciskami, warstwa chroniąca przed rozpryskami elektrostatycznymi, solidna i trwała.
◎Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa i duża odległość transmisji.

◎LED, LCD, wskaźnik, trzy rodzaje głowic wskaźników, odczyt na miejscu jest bardzo wygodny. Można nimi mierzyć media lepkie, krystaliczne i korozyjne.
◎Krzemowy przetwornik ciśnienia dyfuzyjnego stosowany jest w polach niebezpiecznych i wybuchowych. Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim zużyciem energii. Jest to wyrób iskrobezpieczny w wykonaniu przeciwwybuchowym i posiada certyfikat przeciwwybuchowości.
◎Wykorzystując stal nierdzewną i specjalną konstrukcję ochronną, a także szereg środków ochronnych, takich jak ochrona odgromowa, przeciwzakłóceniowa, przeciwprzepięciowa i nadprądowa obwodu wzmacniacza, poprawia zdolność niezawodnego uszczelniania, antykorozyjne i odporne na trudne środowisko pracy i jest całkowicie odpowiednia do ogólnych potrzeb pomiarowych i kontrolnych w zakładach przemysłowych.

Parametry techniczne przetwornika ciśnienia

※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
