NP93420 Przetwornik ciśnienia 316L Przetwornik ciśnienia gazu płynnego IP65

Przetwornik czujnika ciśnienia

Przetwornik czujnika ciśnieniaZasada działania

Przetwornik ciśnienia serii NP93420 w ogólnym sensie składa się głównie z czujnika tensometrycznego (znanego również jako czujnik ciśnienia), obwodu pomiarowego i złącza procesowego.Może zmienić fizyczne parametry ciśnienia, takie jak gaz i ciecz wyczuwalne przez czujnik tensometryczny na standardowy sygnał elektryczny (taki jak 4 ~ 20mADC, itp.), w celu dostarczenia alarmu wskazującego, rejestratora, regulatora i innych instrumentów pomocniczych do pomiaru, wskazania i dostosowanie procesu.

Przetwornik ciśnienia jest rodzajem przyrządu, który akceptuje zmienne ciśnienie i przekształca zmianę ciśnienia na standardowy sygnał wyjściowy w określonej proporcji po przekazaniu sensu.Sygnał wyjściowy nadajnika jest przesyłany do centralnej sterowni w celu wskazania, rejestracji lub kontroli ciśnienia.

Przetwornik czujnika ciśnieniaTechnicznyParametr

Przetwornik czujnika ciśnieniaWniosek

Szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, elektroenergetycznym, lekkim, materiałach budowlanych, medycynie, ochronie środowiska, badaniach naukowych i innych przedsiębiorstwach i instytucjach, realizuje testowanie ciśnienia płynu procesowego i jest odpowiedni na różne okazje w każdych warunkach pogodowych środowisko i wszelkiego rodzaju żrące ciecze.

Przetwornik czujnika ciśnieniaCharakterystyka

• Wyjście jest stabilne, czułość jest wysoka, wpływ zakłóceń i szumów jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
• Specjalny układ scalony V/I, kilka urządzeń peryferyjnych, wysoka niezawodność, prosta konserwacja, łatwa, mała objętość, niewielka waga, łatwa instalacja i debugowanie.
• Odlewana ciśnieniowo powłoka ze stopu aluminium, izolacja z trzech końców, warstwa ochronna z tworzywa sztucznego w sprayu elektrostatycznym, trwała.
• Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, duża odległość transmisji.

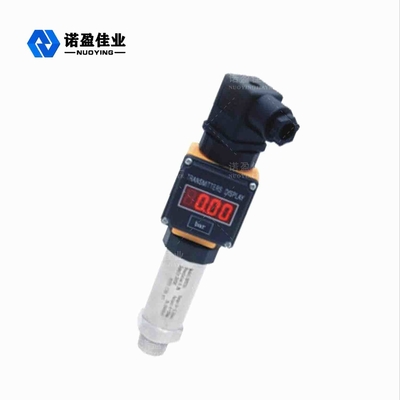

• LED, LCD, wskaźnik trzy głowice wskaźników, odczyt strony jest bardzo wygodny.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
• W przypadku stosowania w polach niebezpiecznych i wybuchowych, stosuje się rozproszony krzemowy przetwornik ciśnienia.Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim poborem mocy.Należy do produktu iskrobezpiecznego i przeciwwybuchowego i posiada atest przeciwwybuchowy.
• Przyjęcie szeregu środków ochronnych, takich jak materiał ze stali nierdzewnej i specjalna konstrukcja ochronna oraz obwód wzmacniający w celu ochrony przed uderzeniami pioruna, przeciwzakłóceniowy, przeciwprzepięciowy, przetężeniowy itp., poprawia zdolność niezawodnego uszczelniania i antykorozyjnego i antykorozyjnego -niekorzystne środowisko pracy.W pełni nadaje się do ogólnych przemysłowych pomiarów terenowych i potrzeb kontrolnych.

Przetwornik czujnika ciśnieniaWłaściwości fizyczne

• Izoluj membranę: SS316 lub membrana ceramiczna
• Części zwilżane: stal nierdzewna
• Pierścień uszczelniający: NBR
• Obudowa: stop aluminium
• Poszycie korpusu: żywica epoksydowa
• Typ przyłącza procesowego: męski M20 × 1,5, męski 1/2NPT
• Połączenie elektryczne: otwór na kabel wynosi 8
