Szczegóły Produktu:
|
skala: | Płynna, żrąca ciecz | Klasa dokładności: | ± 0,25% zakresu, ± 0,5% zakresu, ± 1,0% zakresu |
---|---|---|---|
Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Temperatura otoczenia: | -40〜85 °C |
Temperatura procesu: | -10 ~ + 70 ° C | Wyjście sygnału: | 4...20mADC / HART / RS485... |
Materiał membrany: | 316L, membrana ceramiczna (opcja) | Stopień ochrony: | IP67 |
High Light: | Typ wejścia Przetworniki ciśnienia poziomu wody,przetworniki ciśnienia poziomu wody HART,zanurzalny przetwornik ciśnienia HART |

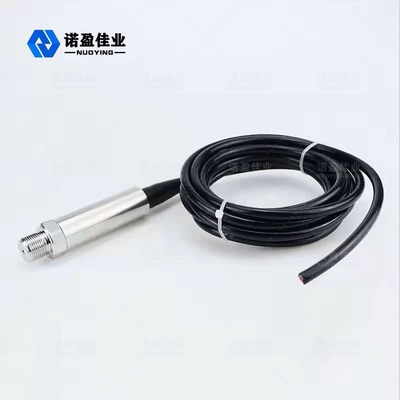

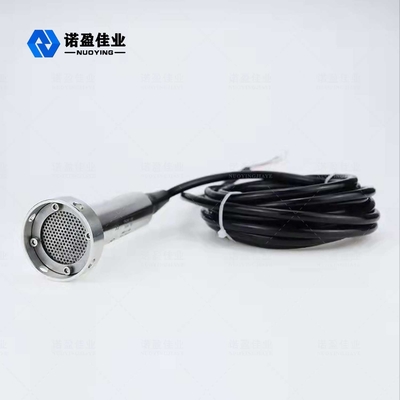

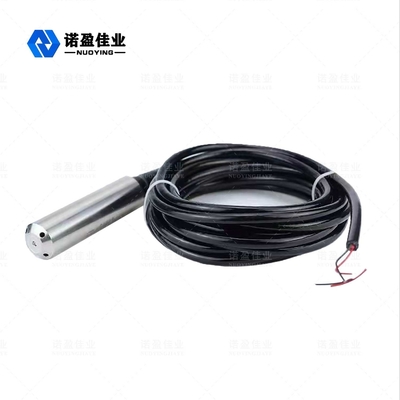

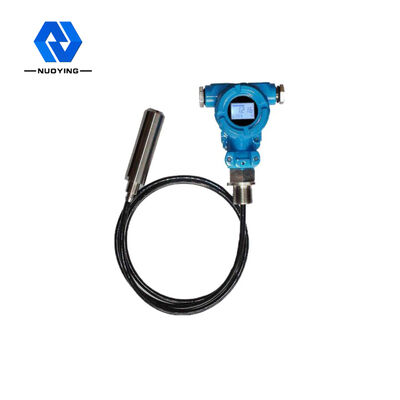

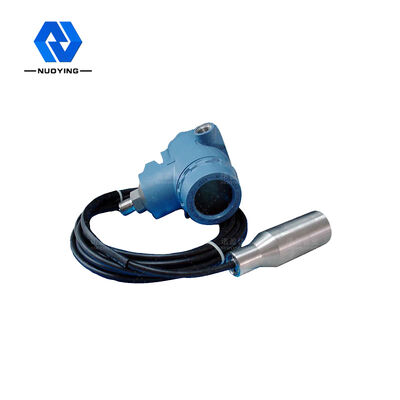

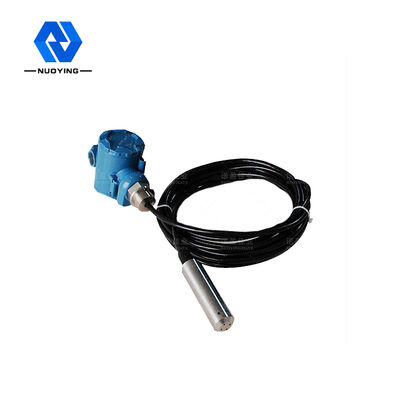

Nadajnik czujnika ciśnienia NH93420 Przetwornik poziomu cieczy
Przetwornik poziomu cieczy serii NH93420 to rozszerzenie i rozwój technologii przetwornika ciśnienia, zgodnie z zasadą liniowej zależności między ciśnieniem generowanym przez różne ciężary właściwe cieczy na różnych wysokościach, w celu uzyskania dokładnego pomiaru i transmisji objętości wody, oleju i pasty, wysokość cieczy, waga.
Przetwornik poziomu cieczy NH93420Parametr techniczny
Typowe aplikacje | Płynna, żrąca ciecz | ||||||||||
Zakres pomiaru |
|
||||||||||
Wyjście sygnału: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura otoczenia | -40 〜85 °C | ||||||||||
Temperatura procesu |
-10 ~ + 70 ° C |
||||||||||
Proces łączenia | gwintowany montaż kołnierzowy (opcjonalnie) | ||||||||||
Zasilacz | 24VDC (±5%) | ||||||||||
Ładowność |
< (U-15) / 0,02A |
||||||||||
Materiał membrany |
316L, membrana ceramiczna (opcja) Materiał obudowy: aluminium, stal nierdzewna (opcja) |
||||||||||
Stabilność |
±0,05%FS/rok;±0,1% FS/rok |
||||||||||
Wyświetlacz polowy | LCD (opcjonalnie) | ||||||||||
Poziom ochrony | IP67 | ||||||||||
Klasa wybuchu |
Exia II CT5 Exd IIBT5 (opcjonalnie) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Przetwornik poziomu cieczy NH93420 Operacyjny Zasada
Przetwornik poziomu cieczy składa się ze specjalnego kabla prowadzącego gaz wbudowanego w wąż kapilarny, złącza zaciskowego i sondy.Sonda płynowskazu zbudowana jest z rdzenia ze stali nierdzewnej z membraną na dole i plastikowej osłony z otworami.Pomiar poziomu cieczy to tak naprawdę różnica między ciśnieniem hydrostatycznym na głowicy sondy a rzeczywistym ciśnieniem atmosferycznym, a następnie czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i element elektroniczny przetwarzają różnicę ciśnień na sygnał wyjściowy 4〜20mA .
Gdy hydrostatyczny przetwornik poziomu cieczy zostanie umieszczony na określonej głębokości mierzonej cieczy, wzór na ciśnienie czujnika jest następujący: PA= p・g・h+Po aby otrzymać wzór poziomu cieczy:h = PA- Po/ p *g.
Jednocześnie ciśnienie cieczy wprowadzane jest do komory nadciśnieniowej czujnika poprzez stal nierdzewną przewodzącą gaz, a następnie ciśnienie atmosferyczne na powierzchni cieczy jest połączone z komorą podciśnieniową czujnika, tak aby przeciwdziałać Po, z tyłu czujnika i zmierzyć ciśnienie czujnika PA-Po= p・g・h.
Jeżeli gęstość cieczy jest jednorodna, statyczna różnica ciśnień jest proporcjonalna do wysokości poziomu cieczy.
Przetwornik poziomu cieczy NH93420 Cechy konstrukcyjne
