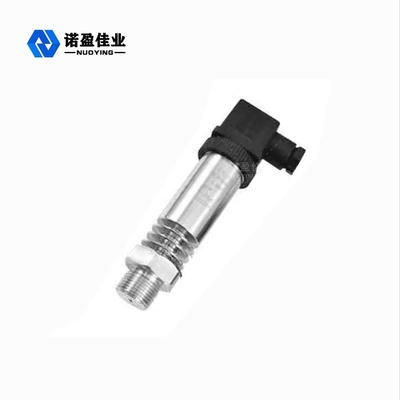

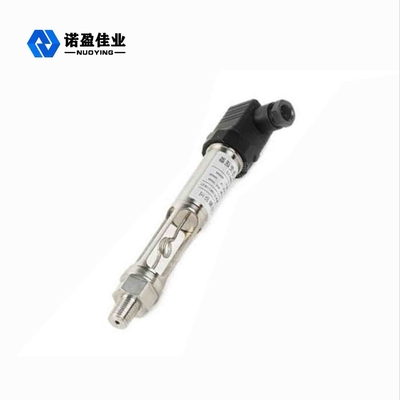

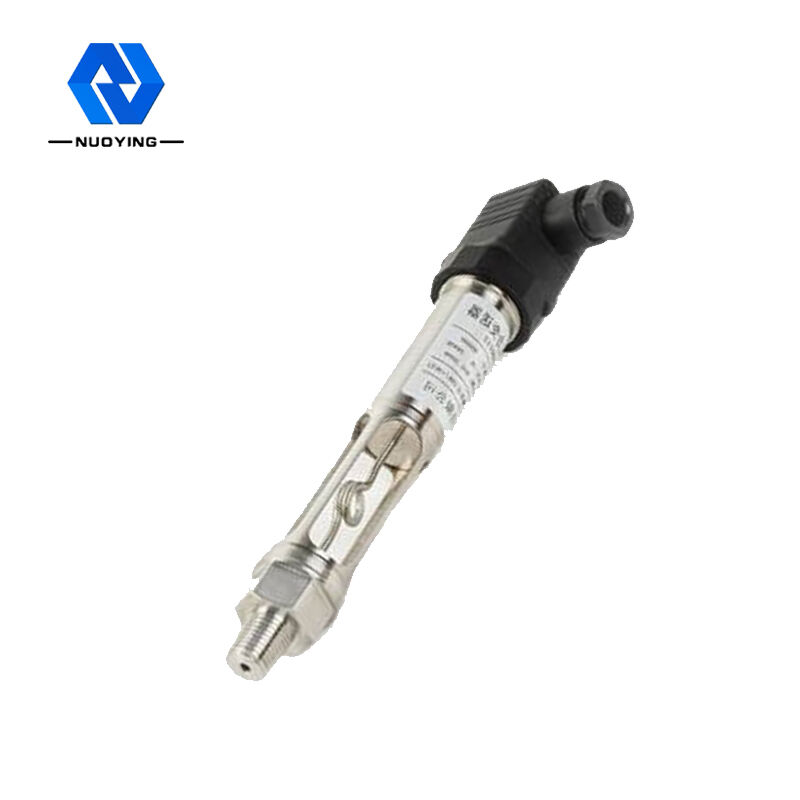

Czujnik ciśnienia 12-36VDC Czujnik ciśnienia z kołnierzem gwintowanym wysokiej temperatury

Przetwornik czujnika ciśnienia mierzy ciśnienie płynnego gazu i pary

Przetwornik czujnika ciśnienia

Przetwornik czujnika ciśnieniaZasada działania

Seria NP93420 została wykonana przy wykorzystaniu efektu piezorezystancyjnego półprzewodników i technologii mikroobróbki. W określonym kierunku krystalicznym monokrystalicznej płytki krzemowej, proces litografii, dyfuzji i innych półprzewodników jest wykorzystywany do wytworzenia mostka Wheatstone'a w celu utworzenia wrażliwej membrany, która zmienia się nieznacznie pod wpływem sił zewnętrznych. Rezystancja ramienia mostka zmienia się poprzez zmianę rezystywności, zmienia się sygnał wyjściowy napięcia wzbudzenia (jedna para jest większa, a druga mniejsza), po komputerowej kompensacji temperatury, regulacji rezystancji lasera, wzmocnieniu sygnału i innych środkach przetwarzania oraz ścisłym wykrywaniu montażu, kalibracji i innych procesach, produkcji standardowego przetwornika ciśnienia sygnału wyjściowego.

Przetwornik czujnika ciśnieniaTechnicznyParametr

Przetwornik czujnika ciśnieniaAplikacja

Szeroko stosowane w przemyśle naftowym, chemicznym, metalurgii, energetyce, przemyśle lekkim, materiałach budowlanych, medycynie, ochronie środowiska, badaniach naukowych oraz innych przedsiębiorstwach i instytucjach, realizują testowanie ciśnienia płynu procesowego i nadają się do różnych okazji w każdych warunkach pogodowych i wszelkiego rodzaju żrących cieczy.

Przetwornik czujnika ciśnieniaCharakterystyka

• Wydajność jest stabilna, czułość wysoka, wpływ zakłóceń i szumów jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
• Specjalny układ scalony V/I, kilka urządzeń peryferyjnych, wysoka niezawodność, prosta konserwacja, łatwa, mała objętość, niewielka waga, łatwa instalacja i debugowanie.
• Powłoka odlewana ciśnieniowo ze stopu aluminium, izolacja z trzech końców, elektrostatyczna warstwa ochronna z tworzywa sztucznego, trwała.
• Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, duża odległość transmisji.
• LED, LCD, wskaźnik trzy głowice wskaźników, odczyt strony jest bardzo wygodny. Może być stosowany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
• W przypadku stosowania w polach niebezpiecznych i wybuchowych stosuje się rozproszony krzemowy przetwornik ciśnienia. Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim zużyciem energii. Należy do wyrobów iskrobezpiecznych i przeciwwybuchowych i posiada certyfikat przeciwwybuchowości.
• Przyjęcie szeregu środków ochronnych, takich jak stal nierdzewna i specjalna konstrukcja ochronna oraz obwód wzmacniający chroniący przed uderzeniem pioruna, przeciwzakłóceniowy, przeciwprzepięciowy, przetężeniowy itp., poprawia zdolność niezawodnego uszczelniania i antykorozyjnego oraz przeciwdziałania niekorzystnemu środowisku pracy. W pełni nadaje się do ogólnych potrzeb w zakresie pomiarów i kontroli w terenie przemysłowym.

Przetwornik czujnika ciśnieniaWłaściwości fizyczne

• Membrana izolowana: SS316 lub membrana ceramiczna
• Części zwilżane: stal nierdzewna
• Pierścień uszczelniający: NBR
• Obudowa: stop aluminium
• Poszycie korpusu: żywica epoksydowa
• Typ przyłącza procesowego: męski M20×1,5, męski 1/2NPT
• Podłączenie elektryczne: otwór na kabel wynosi 8
