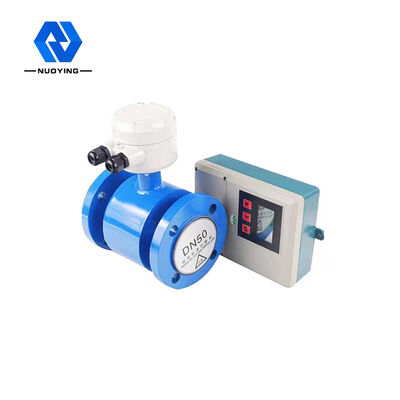

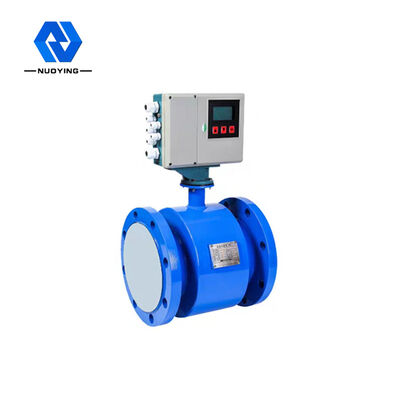

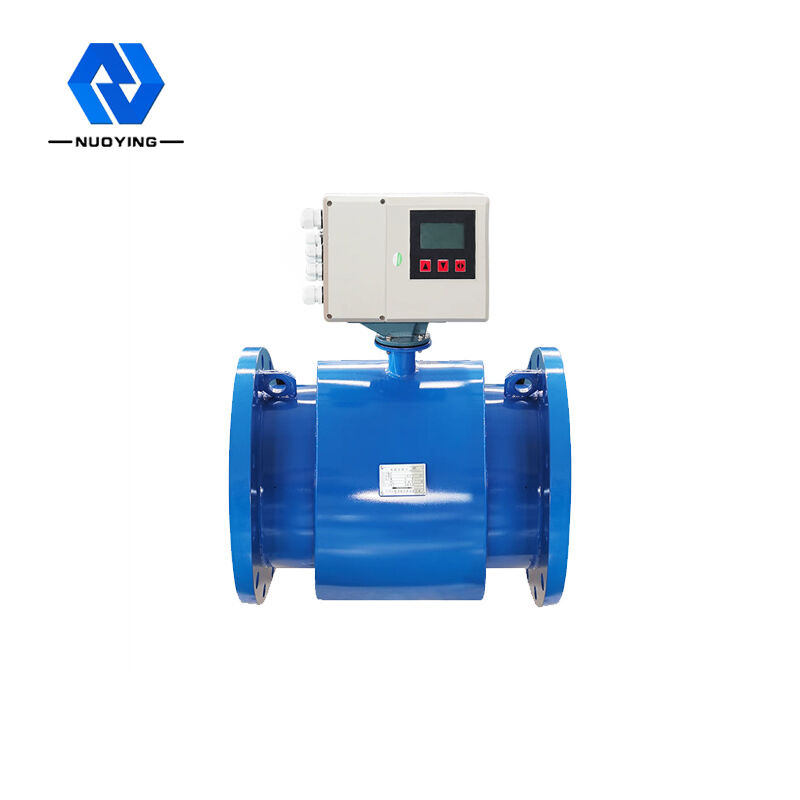

Meteor elektromagnetyczny NYLL-CHR

Elektromagnetyczny licznik ciepła NYLL-CH przeznaczony jest do specjalnych zastosowań w inteligentnej rozproszonej stacji wymiany energii i ciepła w inteligentnym budynku, która może bezpośrednio mierzyć przepływ oraz zimno i ciepło. Nie wymaga dodatkowego licznika przepływu i Pt1000. Jest łatwy w instalacji przy niskich kosztach. Elektromagnetyczny czujnik przepływu służy jako elektromagnetyczny licznik ciepła do wykrywania natężenia przepływu płynu niezamarzającego i charakteryzuje się wysoką precyzją, szerokim zakresem zastosowań oraz wygodną i prostą kalibracją online.

Meteor elektromagnetyczny NYLL-CHRParametry techniczne

Meteor elektromagnetyczny NYLL-CHRWydajność Parametry

Meteor elektromagnetyczny NYLL-CHR Zasada działania

Gorąca woda (zimna woda) dostarczana ze źródła ciepła wpływa do układu wymiany ciepła (grzejnik, wymiennik ciepła lub złożony z nich system) o wyższej (niższej) temperaturze, a wypływa o niższej (wyższej) temperaturze. Podczas tego procesu ciepło jest uwalniane lub pochłaniane przez użytkownika poprzez wymianę ciepła (Uwaga: proces ten obejmuje proces wymiany energii układu grzewczego i układu chłodzenia).

Kiedy woda przepływa przez system wymiany ciepła, ilość ciepła wydzielonego lub pochłoniętego przez system jest obliczana i wyświetlana przez kalkulator, zgodnie z natężeniem przepływu Gτi1ven przez czujnik przepływu i temperaturą wody powrotnej wskazaną przez czujnik temperatury nawiewu oraz czasem przepływu wody.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

P: ilość ciepła uwolnionego lub pochłoniętego przez system, Jor kWh; Qm: masa wody przepływającej przez ciepłomierz, kg/h;

Qv;objętość przepływu wody przez ciepłomierz, m3/h; P:gęstość wody przepływającej przez licznik ciepła, kg / ms;

△h: różnica entalpii wody przy temperaturach na wlocie i wylocie systemu wymiany ciepła, J/kg;

T: czas, godz;

Meteor elektromagnetyczny NYLL-CHRFunkcje projektowe

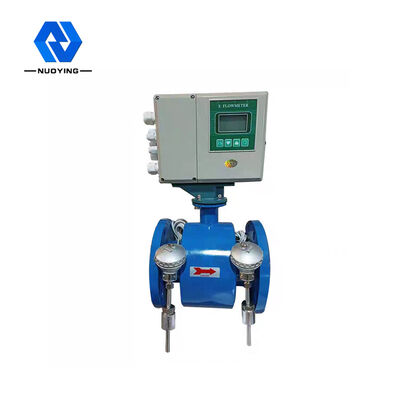

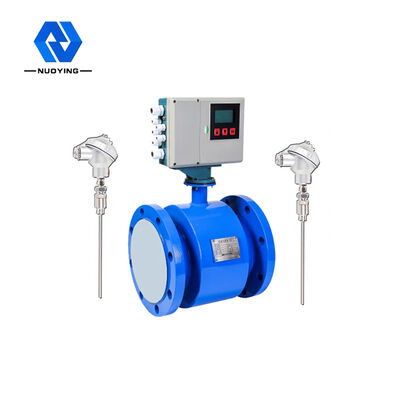

◎ Pomiar zimna i ciepła: przetwornik ma funkcję bezpośredniego pomiaru zimna i ciepła i jest wyposażony w 2 standardowe Pt1000. Nie musi być wyposażony w licznik przepływu zimna i ciepła, aby ułatwić montaż i obniżyć koszty zakupu i instalacji.
Wysoka niezawodność: Po rygorystycznych testach, takich jak EMC, bezpieczeństwo, wysoka i niska temperatura, które są wyższe niż normy krajowe GB/T17616, GB/2423, GB/T16499.
◎ Szybka reakcja: użyj 32-bitowego MCU, 24-bitowego ADC i zoptymalizowanego algorytmu filtrowania, szybkiej reakcji, dokładnych i stabilnych danych pomiarowych, odpowiednich do pomiarów i kontroli, gdy sprzęt jest dopasowany.
◎ Elektroda uziemiająca: opatentowana technologia NONCON, która tworzy równowagę pomiarową w części pomiarowej i eliminuje błąd pomiaru spowodowany złym uziemieniem, aby zapewnić długoterminową dokładność pomiaru. Nie musi być wyposażony w pierścień uziemiający, aby obniżyć koszty materiałów i instalacji.
◎ Oddzielna technologia IP68: użyj specjalnie szczegółowej technologii projektowania IP68, użyj specjalnego importowanego szczeliwa IP68, specjalnego kabla IP68 i konstrukcji z wieloma uszczelkami IP68, aby zapobiec kondensacji oddzielnego czujnika IP68.
◎ Wysoki stosunek sygnału do szumu: czujnik wykorzystuje technologię wysokiego stosunku sygnału do szumu. Przetwornik wykorzystuje ciche i precyzyjne części oraz technologię konstrukcji ułatwiającą pomiar minimalnego przepływu.
◎ Konstrukcja o niskim poborze mocy; zoptymalizowana konstrukcja obwodu wzbudzenia, zużycie energii jest zmniejszone ponad 3 razy w porównaniu z konwencjonalnymi przepływomierzami elektromagnetycznymi i może zapewnić oszczędność energii w dużej liczbie zastosowań.
◎ Chiński wyświetlacz: użyj chińskiego wyświetlacza LCD, aby ułatwić zrozumienie i obsługę
◎ Zoptymalizowana technologia zasilania: użyj zoptymalizowanej konstrukcji zasilacza, dojrzałej i niezawodnej technologii, wysokiej wydajności konwersji i niezawodnego długotrwałego użytkowania.

◎ Szybkie okablowanie: użyj listwy zaciskowej najlepszej międzynarodowej marki, która jest szybka, wygodna i niezawodna, aby zapewnić stabilny i niezawodny pomiar długoterminowy.
◎ Sygnał wyjściowy: wyposażony w standardowy RS-485, (4-20) mA, częstotliwość/impuls, szybką reakcję wyjściową, a port jest wyposażony w środki zabezpieczające, takie jak ochrona odgromowa.
