Szczegóły Produktu:
|
| Średnica nominalna: | 15~800mm | Zakres natężenia przepływu: | 0,5－10m/s |
|---|---|---|---|
| precyzja: | ±0,5%R， ±1%R (poniżej DN200) | Wyjście sygnału: | 4-20mA, |
| Wilgotność otoczenia: | 5%～95% | Stopień ochrony: | IP65, można go dostosować do IP67 |
| High Light: | Przetwornik przepływu elektromagnetycznego 4Mpa,przetwornik przepływu elektromagnetycznego 15mm,wskaźnik przepływu magnetycznego 800mm |
||

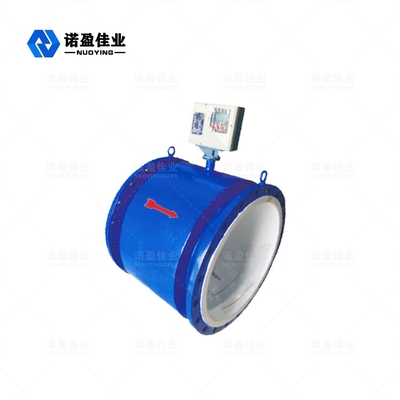

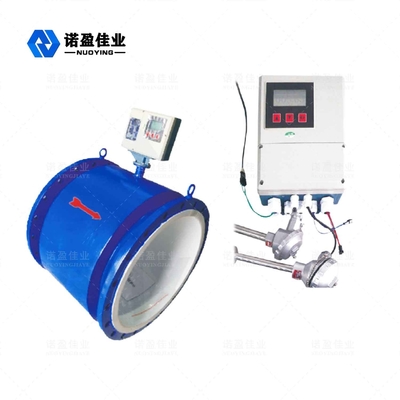

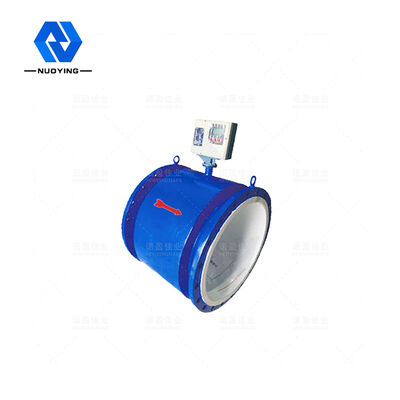

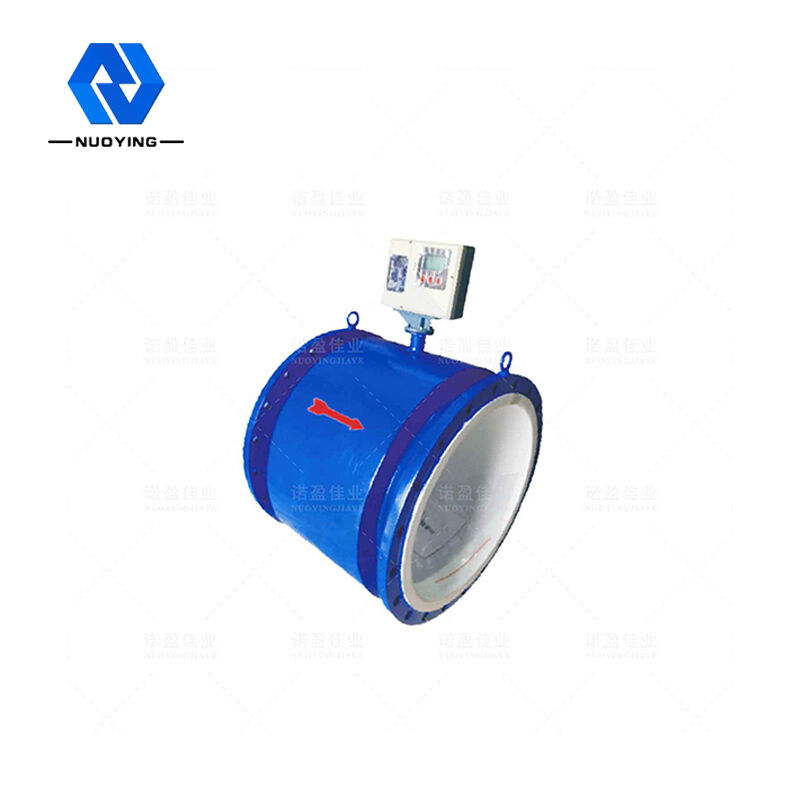

NYLL-CH elektromagnetyczny miernik ciepłar
Więc dlaczegoElektromagnetyczny licznik energii cieplnej serii LL-CH jest miernikiem pomiarowym do pomiaru ciepła wydzielanego przez płyn cieplny obciążony w systemie wymiany ciepła. Wykorzystuje wysoką precyzję, wysoką niezawodność przepływomierza elektromagnetycznego jako pomiar przepływu, przy użyciu wysokiej precyzji , wysoka stabilność platynowej rezystancji termicznej do pomiaru temperatury, dzięki czemu licznik energii cieplnej ma bardzo doskonałą wydajność pomiarową. Może być szeroko stosowany w pomiarach cywilnych obszarów mieszkalnych, budynków biurowych, przedsiębiorstw i instytucji centralnego ogrzewania, ogrzewanie, klimatyzacja i inne ciepło.
NYLL-CH elektromagnetyczny miernik ciepłarTechniczny Parametry
|
Standard Średnica nominalna Zakres natężenia przepływu Precyzja Średnia przewodność |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (poniżej DN200) Wartość teoretyczna ≥5uS/cm, rzeczywista wartość użytkowa ≥30uS/cm. |
|||
| Ciśnienie nominalne | Standardowy 1,0 MPa | Opcjonalnie 1,6 MPa | Opcjonalnie 2,5 MPa | Opcjonalnie 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura otoczenia |
Czujnik Zintegrowany typ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - + 55 ℃ |
||
|
Najwyższy średni temperatura |
Zintegrowany typ | +80℃ | ||
|
Oddzielny typ |
Podszewka z neoprenu (CR) | +80℃ | ||
| Kauczuk silikonowy (FVMQ) | -20-+250 ℃ | |||
|
PTFE (PFA) Wykładzina PTFE (F4) Podszewka z polifluoroetylenu i propylenu (F46) |
+80℃或+120℃ | |||
|
Sygnał wyjściowy Rozmiar portu kablowego Napięcie zasilania Pobór mocy Tryb komunikacji Materiał elektrody sygnałowej i elektrody uziemiającej Forma elektrody Liczba elektrod Kołnierz przyłączeniowy Kołnierz przyłączeniowy |
4-20mA;impuls / częstotliwość 2kHz (domyślnie), SKHz (maks.): M20*1.5 (standardowe nylonowe złącze wodoodporne, opcjonalnie złącze metalowe przeciwwybuchowe) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, obsługuje standardowy protokół MODBUS - RTU, protokół HART, GPRS Stal nierdzewna 316L, Hastelloy C, Hastelloy B, tytan, tantal, platyna Typ wstawiony między elektrodami, elektrody wstawione zewnętrznie muszą być dostosowane Standardowe 3-4 elektrody (2 elektrody pomiarowe, „elektrody uziemiające), konfigurowane według kalibru” Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) |
|||
| Materiał pierścienia uziemiającego | Stal nierdzewna, stal nierdzewna zawierająca molibden | |||
| DN15-DN450 | Stal nierdzewna lCr18Ni9Ti (normalna austenityczna stal nierdzewna SUS321) | |||
| Materiał obudowy | Standardowa stal węglowa, stal nierdzewna wymaga dostosowania | |||
| Stopień ochrony | Oddzielny typ IP68, IP65 | |||
| Zintegrowany typ IP65 | ||||
NYLL-CH elektromagnetyczny miernik ciepłar Cechy konstrukcyjne
Rezystancja termiczna ◎PT1000 służy do pomiaru temperatury, a przepływomierz elektromagnetyczny do pomiaru przepływu, z wysoką dokładnością pomiaru, stabilnością i niezawodnością oraz doskonałą wydajnością.
◎ Rura pomiarowa nie ma części oporowych, nie ma uszkodzeń ciśnieniowych, na które nie ma wpływu zła jakość wody.
◎ Zakres mierzonego przepływu jest szeroki, a natężenie przepływu można ustawić w zakresie od 0,5 m/s do 10 m/s.
◎ Duży ekran LCD z podświetleniem w języku chińskim, można go wyraźnie odczytać w silnym świetle i bez światła.
◎ Posiada funkcję jednoczesnego wyświetlania skumulowanego natężenia ciepła, skumulowanego natężenia przepływu, chwilowego natężenia ciepła, chwilowego natężenia przepływu, temperatury na wlocie wody, temperatury wody wypływającej i innych danych.
◎ Przyjęto metodę korekcji ciepła entalpii termicznej z losową zmianą temperatury, aby zapewnić dokładny pomiar przy różnych temperaturach wody.
◎ Z cyfrowym wyjściem komunikacyjnym MODBUS, HART, GPRS, PROFIBUS, wygodnym do zdalnej komunikacji. Funkcja ochrony hasłem, nie można modyfikować parametrów pracy bez hasła.
