| Nazwa marki: | NUOYING |
| Numer modelu: | NYSP-Z19 |
| MOQ: | 1 proc. |
| Cena £: | $315~$358/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |

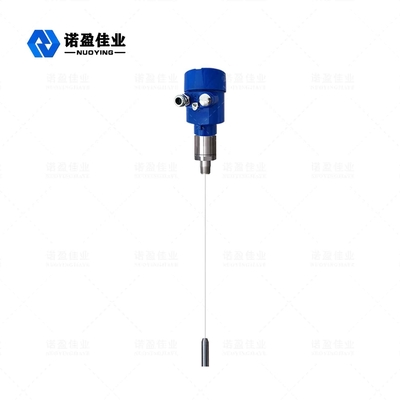

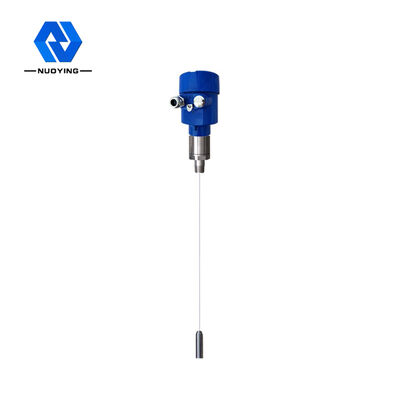

NYSP-Z19 Przekaźnik poziomu dopuszczalności RF częstotliwości radiowej dla płynów przewodzących z izolowaną probą PTFE z miękkim kablem
Przekaźnik poziomu dopuszczalności RF NYSP-Z19Zasada działania
Technologia pomiaru przewodności RF jest technologią pomiaru poziomu o wyjątkowych zaletach. Chociaż koncepcja jest podobna do ogólnej techniki pomiaru pojemności,Technika przewodzenia RF zawiera obwód osłony kierowcy i obwód śmigłowca w jednostce elektronicznej, więc odporność impedancji i odporność pojemności mogą być mierzone oddzielnie. Impedancja i reaktancja dowolnego zawiesika są obliczane przez prawa fizyki, aby były równe w wielkości,więc efekt zawiesiny można zmierzyć i wyeliminować z całkowitej mocy poprzez przesunięcie fazy obwodu oscylatora.
W zbiorniku magazynowym zainstalowana jest sonda miernika poziomu płynu przewodzenia częstotliwości radiowej,i zmiana sygnału częstotliwości radiowej spowodowana zmianą poziomu płynu jest uzyskiwana przez sondę.Koniec sondy z osłoną napędową zapobiega tworzeniu pętli prądu RF przez materiał zawieszony, zapewniając dokładność pomiaru.

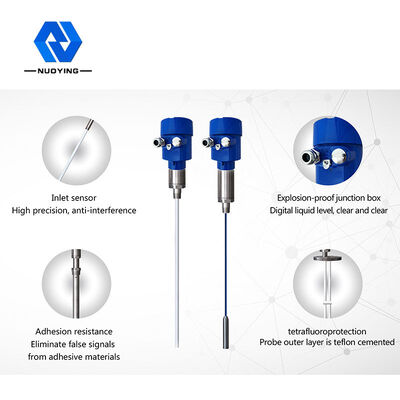

Przekaźnik poziomu dopuszczalności RF NYSP-Z19 Cechy projektowe
1Unikalna konstrukcja obwodu Driving-Shield, aby poprawić zdolność przeciwwieszania.
2Zakres pracy źródła zasilania: 13~35V DC
3Temperatura procesu sondy: -100 °C~800 °C

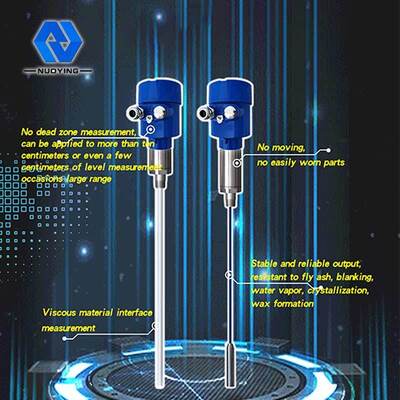

4Nie ma pomiaru martwej strefy (może być stosowany nawet do kilku centymetrówmateriałokazje pomiaru poziomu)
Przekaźnik poziomu dopuszczalności RF NYSP-Z19Parametry techniczne
| Model produktu | Wymagania dotyczące: |
| Typowe zastosowanie |
Przewodzące cieczy/interfejsy |

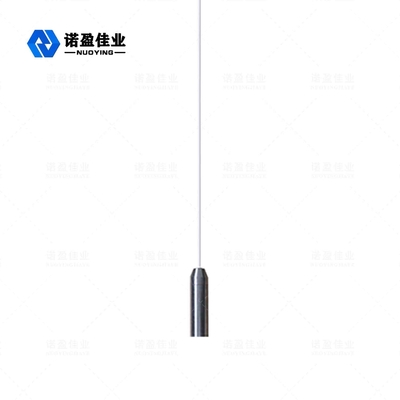

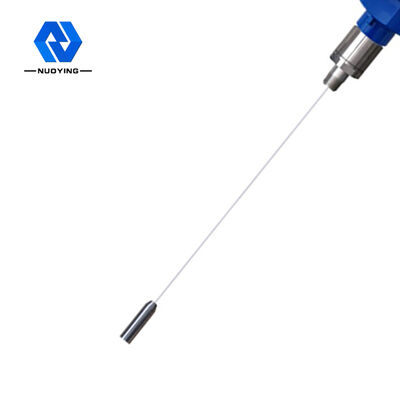

| Rodzaj sondy | Izolowany miękki kabel PTFE (nieobowiązkowy) |
| Zakres pomiarowy | 3m, 20m |
| Zasilanie | 24VDC |
| Średnia temperatura | -40~+150°C |
| Połączenie z procesem |
3/4" przędzą BSPT (standardową)montaż (nieobowiązkowy) |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | Wydzielenie IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

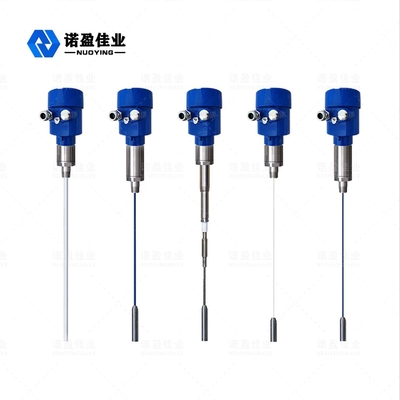

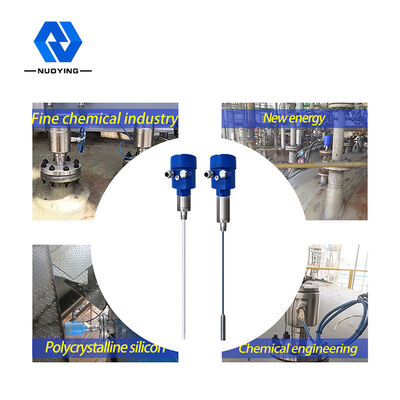

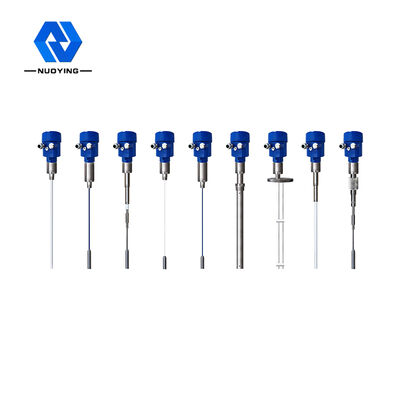

Poziom dopuszczalności sygnału radiowego NYSP-Z19Przekaźnik Związane zdjęcia
