Nadajnik poziomu przenikania RF 120m 13-35vDC Czujnik poziomu przenikania

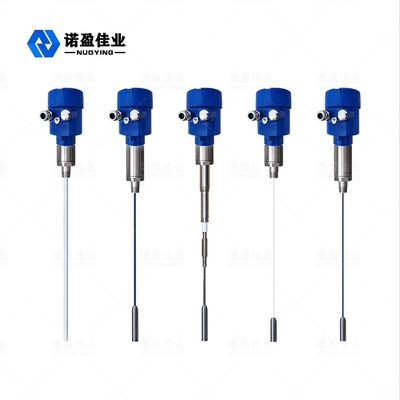

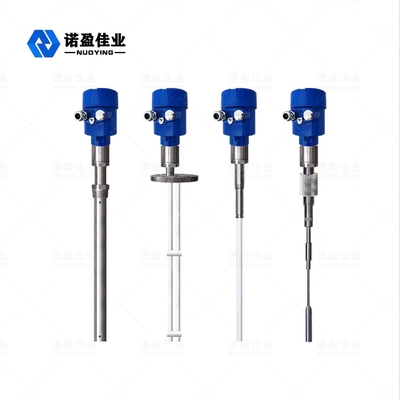

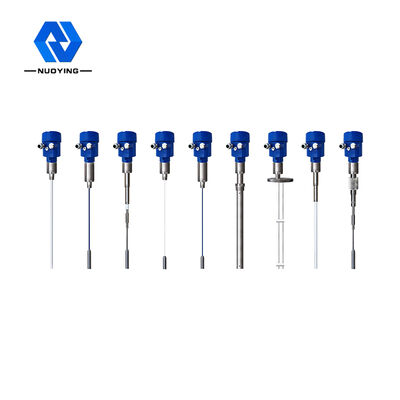

Miernik poziomu admitancji RF NYSP-M

Miernik poziomu admitancji RF NYSP-M to produkt do ciągłego pomiaru poziomu oparty na zasadzie admitancji częstotliwości radiowej. Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania. W porównaniu z tradycyjnym miernikiem poziomu pojemnościowego, modułowa konstrukcja pozwala na zwięzłe i wygodne ustawienie instrumentu. Po zakończeniu ustawień może być używany normalnie i być bezobsługowy przez całe życie. Umożliwia użytkownikom intuicyjne zrozumienie działania sprzętu i terminowe rozwiązywanie problemów, będąc bezpiecznym i niezawodnym w złożonych zastosowaniach przemysłowych.

MiernikParametr techniczny

* Uwaga: Produkty mogą być dostosowane do szczególnych wymagań użytkowników!Admitancja RF

Instalacja musi być bardzo ostrożna, aby nie uszkodzić izolacji sondy. Środkowy koniec i warstwa ekranująca sondy nie mogą stykać się z interfejsem instalacyjnym ani ścianą naczynia, i unikać mechanicznego zużycia sondy z interfejsem instalacyjnym, ścianą naczynia, materiałem itp. podczas użytkowania sondy Rura ochronna instrumentu nie może zawierać stojącej wody, w przeciwnym razie zagrozi to elektronice instrumentu Technologia pomiaru admitancji częstotliwości radiowej to rodzaj technologii pomiaru poziomu materiału o unikalnych zaletach. Chociaż koncepcja pomiaru pojemnościowego jest podobna do tradycyjnej technologii pomiaru pojemnościowego, technologia admitancji RF dodaje obwód Driving-Shield i obwód chopper do celi elektronicznej, dzięki czemu może mierzyć oddzielnie impedancję i reaktancję pojemnościową. Po przejściu przez prawa fizyki można uzyskać, że impedancja i reaktancja pojemnościowa dowolnego wiszącego materiału są równe, więc efekt wiszącego materiału można zmierzyć, a przesunięcie fazowe obwodu oscylacyjnego jest przekazywane, co jest eliminowane z całkowitego wyjścia. Sonda miernika poziomu admitancji RF jest zainstalowana w zbiorniku, a sonda odbiera zmianę sygnału RF spowodowaną zmianą poziomu materiału. Końcówka Driving-Shield sondy zapobiega tworzeniu pętli prądu RF przez wiszący materiał, co zapewnia dokładność pomiaru instrumentu.

Admitancja RF
Poziom

Instalacja musi być bardzo ostrożna, aby nie uszkodzić izolacji sondy. Środkowy koniec i warstwa ekranująca sondy nie mogą stykać się z interfejsem instalacyjnym ani ścianą naczynia, i unikać mechanicznego zużycia sondy z interfejsem instalacyjnym, ścianą naczynia, materiałem itp. podczas użytkowania sondy Rura ochronna instrumentu nie może zawierać stojącej wody, w przeciwnym razie zagrozi to elektronice instrumentu Pomiar bez strefy martwej, może być stosowany w okazjach pomiaru poziomu powyżej dziesięciu lub nawet kilku cm

Stabilne i niezawodne wyjście, odporność na pył, zasypywanie, parę wodną, krystalizację, wosk
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Odporność na zawieszanie materiału: Unikalna konstrukcja obwodu Driving-Shield poprawia odporność na zawieszanie.
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Adaptacyjność: Temperatura procesu sondy: -100 ℃ ~ 800 ℃. Pomiar bez strefy martwej, może być stosowany w okazjach pomiaru poziomu materiału od kilkunastu do nawet kilku centymetrów. Duża odległość Maksymalny zakres pomiarowy może wynosić setki metrów, nawet setki metrów. Pomiar interfejsu materiału lepkości jest dużą zaletą instrumentu.
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Bezobsługowość: Brak ruchu, brak zużywających się części, brak potrzeby regularnego czyszczenia, konserwacji, uruchamiania

Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Poziom
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Wymagania instalacyjne
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Efektywna część pomiarowa sondy nie może dotykać ściany zbiornika. Odległość od ściany zbiornika L jest większa niż 600 mm.
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Instrument musi być niezawodnie uziemiony
Sonda nie może być zainstalowana w dyszy napełniającej (lub szczelinie) ani w innym miejscu, przez które przepływa materiał. Jeśli nie jest to możliwe, zainstaluj przegrodę między sondą a dyszą napełniającą (lub szczeliną).Przy instalacji sztywnego pręta sondy należy uwzględnić przestrzeń instalacyjną. Sonda kablowa powinna być wyprostowana po instalacji, aby uniknąć zwarcia ze ścianą zbiornika

Instalacja musi być bardzo ostrożna, aby nie uszkodzić izolacji sondy. Środkowy koniec i warstwa ekranująca sondy nie mogą stykać się z interfejsem instalacyjnym ani ścianą naczynia, i unikać mechanicznego zużycia sondy z interfejsem instalacyjnym, ścianą naczynia, materiałem itp. podczas użytkowania sondy Rura ochronna instrumentu nie może zawierać stojącej wody, w przeciwnym razie zagrozi to elektronice instrumentu Miernik

Połączenia elektryczne

• Zaleca się stosowanie kabli z odpowiednimi certyfikatami.
• W przypadku kabli w osłonie, ekran powinien być podłączony zarówno do podłogi instrumentu, jak i do zasilania w sterowni
• Zalecane wymiary średnicy kabla między 6~12 mm, aby zapewnić szczelność wlotu.
• Połączenie systemowe
• Miernik poziomu admitancji częstotliwości radiowej jest instrumentem iskrobezpiecznym. W sytuacjach niebezpiecznych konieczne jest zainstalowanie uwierzytelnionej bramki bezpieczeństwa na obwodzie zasilania instrumentu. Można zastosować połączenie z jedną lub dwiema bramkami, ale tryb połączenia jest inny.
