Szczegóły Produktu:
|
Aplikacje: | Interfejs, wyłączanie zasilania, silne okazje do mieszania | Typ sondy: | Twardy pręt izolacyjny |
---|---|---|---|
skala: | 0~6m | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 150 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Zasilacz: | (13-35)vDC |
High Light: | 6m nadajnik poziomu RF,nadajnik poziomu typu pręta z twardą izolacją,czujnik poziomu punktu RF 6m |

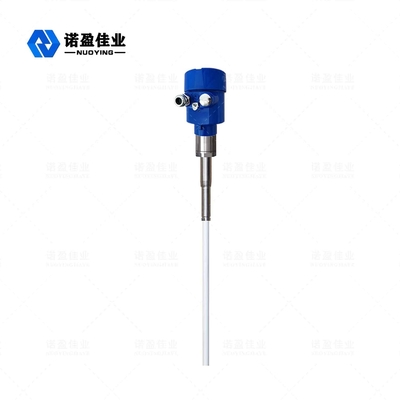

NYSP-Z23 Miernik poziomu przenikania Rf
Atest NYSP-Z23 Rf to nowa technologia kontroli poziomu opracowana z pojemnościowej, która jest bardziej niezawodna, dokładniejsza i szerzej stosowana.Jest to ulepszenie technologii poziomu pojemnościowego.Tak zwana admitancja w.cz. oznacza odwrotność impedancji w elektryczności, która składa się z elementów rezystancyjnych, pojemnościowych i percepcyjnych.Rf to widmo radiowe wysokiej częstotliwości, więc admitancję RF można rozumieć jako pomiar admitancji za pomocą fal radiowych wysokiej częstotliwości.Gdy przyrząd pracuje, czujnik przyrządu tworzy wartość admitancji ze ścianą perfuzyjną i mierzonym medium.Gdy zmienia się poziom obiektu, odpowiednio zmienia się wartość admitancji.Jednostka obwodu przekształca zmierzoną wartość admitancji na sygnał wyjściowy sygnału poziomu obiektu, aby zrealizować pomiar poziomu obiektu.
Poziom dopuszczenia RF MetrParametr techniczny
Aplikacje | Interfejs, wyłączanie, mocne miksowanie |

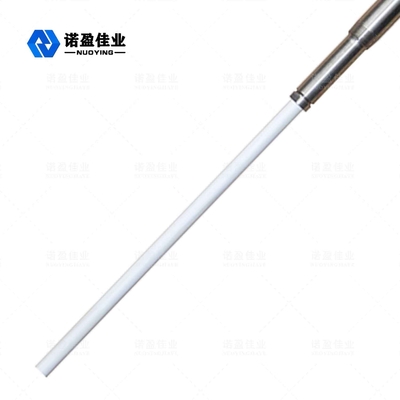

Typ sondy | Twardy pręt izolacyjny |
Skala | 0~6m |
Temperatura procesu | -40 ~ 150 ℃ |
Temperatura otoczenia | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -20 ℃ ~ + 65 ℃ |
Ciśnienie procesowe | -0,1~2,5 MPa |
Zasilacz | (13-35)vDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Proces łączenia | Gwint/kołnierz (selektywny) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (selektywna) |
Opóźnienie: | 0 ~ 30 s regulowany |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Wstęp RF Poziom MetrOperacyjny Zasada
Tradycyjny pojemnościowy miernik poziomu materiału, przy podnoszeniu poziomu, sondach pokrytych materiałem, wzrasta wartość obwodu pojemności pomiędzy sondą a medium (materiał przewodzący) lub pomiędzy sondą a ścianką rury pojemność (materiał izolacyjny) wzrasta. nierównowaga doprowadziła do mostka pojemnościowego, więc zmiana wartości pojemności zależy od stałej dielektrycznej badanego materiału. Następnie do detekcji sygnału, wzmocnienia, a na końcu odpowiedniego wyjścia sygnału. Pojemnościowy miernik poziomu materiału, jednak są pewne Wady, zwłaszcza gdy sonda wisi, poważnie wpłyną na wynik pomiaru.
Technologia pomiaru admitancji na częstotliwości radiowej jest technologią pomiaru poziomu ma wyjątkowe zalety. Chociaż ogólna koncepcja technologii pomiaru pojemności jest podobna, ale technologia admitancji częstotliwości radiowej w jednostce elektronicznej połączyła się z układem napędowym – tarczami i obwodem przerywającym, dzięki czemu może realizować pomiar impedancji i reaktancji pojemnościowej sam.Poprzez obliczenia praw fizyki, każdy materiał jest równy rozmiarowi reaktancji pojemnościowej impedancji, więc przez zawieszenie można zmierzyć, a wpływ obwodu oscylacyjnego przesuwającego fazę usunąć z całkowitej mocy wyjściowej.
Czujnik poziomu admitancji Rf zainstalowany w ładowaniu zbiornika, poprzez zmianę poziomu sondy spowodowaną zmianą sygnału RF. Jazda - osłony końcówki sondy mogą zapobiegać prądowi o częstotliwości radiowej wytwarzanemu przez pętlę wiszącą, zapewniają dokładność pomiaru przyrządu.
Technologia admitancji Rf o wysokiej precyzji wyników pomiarów, na którą nie ma wpływu zawieszenie sondy, jest obecnie najczęściej stosowaną technologią pomiarową. Od niskiej temperatury do 100 ℃ do 800 ℃ wysokiej temperatury, od próżni do sytuacji ciśnieniowych 6,3 MPa, od od bardzo krótkiego zasięgu do dużej skali, może być normalnym zastosowaniem i może być stosowany do różnych rodzajów materiałów.
Wstęp RF Poziom MetrCechy konstrukcyjne
◎ Unikalna konstrukcja obwodu jazdy - osłony może poprawić odporność na zawieszenie
◎.Brak pomiaru martwej strefy, można go zastosować do więcej niż dziesięciu lub nawet kilku centymetrów pomiaru poziomu
◎.Wyjście stabilne i niezawodne, popiół lotny, wygaszanie, para wodna, krystalizacja, wosk
◎.Bez czynności, bez łatwych do zużycia części, często bez czyszczenia i konserwacji, debugowania
