Szczegóły Produktu:
|
Aplikacje: | Głęboka studnia, duży zakres | Typ sondy: | Miękka lina |
---|---|---|---|
skala: | 0~120m | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 150 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Zasilacz: | (13-35)vDC |
High Light: | Przełącznik poziomu typu wstępu IP67,przełącznik poziomu typu wstępu 120m,czujnik poziomu wstępu IP67 |

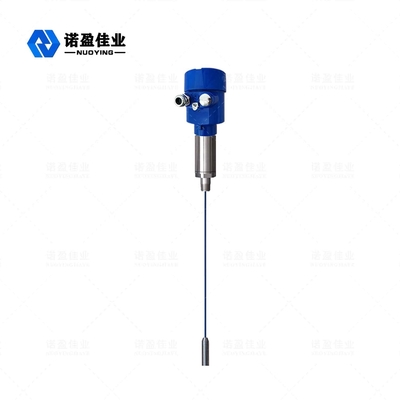

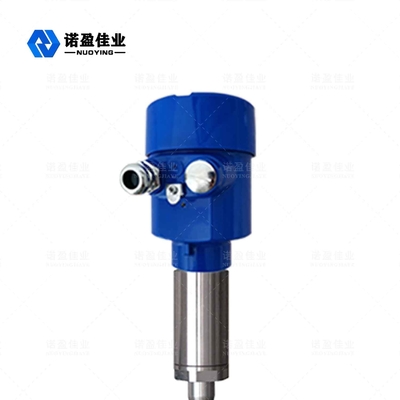

NYSP-Z20 Miękka lina Miernik poziomu przenikania Głęboka studnia Nadwymiarowy przetwornik poziomu pomiarowego
NYSP-Z20 Rf Miernik Admitancji
Miernik poziomu admitancji NYSP-Z20 Rf opiera się na zasadzie ciągłego pomiaru poziomu admitancji na częstotliwości radiowej. Produkt ma wysoką stabilność, wysoką czułość i szerokie zastosowania itp. W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu materiału, zastosowanie modułowej konstrukcji , może być zwięzły i łatwo zrealizować zestaw instrumentów, po ustawieniu, może być normalnym użytkowaniem i bezpłatną konserwacją przez całe życie. Umożliwia użytkownikom intuicyjne zrozumienie stanu pracy sprzętu i radzenie sobie z problemami na czas, w złożonych sytuacjach przemysłowych, takich jak a także bezpieczne i niezawodne.
Poziom dopuszczenia RF MetrParametr techniczny
Aplikacje | Głęboka studnia, duży zakres |
Typ sondy | Miękka lina |
Skala | 0~120m |
Temperatura procesu | -40 ~ 150 ℃ |
Temperatura otoczenia | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -20 ℃ ~ + 65 ℃ |
Ciśnienie procesowe | -0,1~1,6MPa |
Zasilacz | (13-35)vDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Proces łączenia | Gwint/kołnierz (selektywny) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (selektywna) |
Opóźnienie: | 0 ~ 30 s regulowany |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Wstęp RF Poziom MetrCechy konstrukcyjne
◎ Unikalna konstrukcja obwodu jazdy - osłony może poprawić odporność na zawieszenie
◎.Brak pomiaru martwej strefy, można go zastosować do więcej niż dziesięciu lub nawet kilku centymetrów pomiaru poziomu
◎.Wyjście stabilne i niezawodne, popiół lotny, wygaszanie, para wodna, krystalizacja, wosk
◎.Bez czynności, bez łatwych do zużycia części, często bez czyszczenia i konserwacji, debugowania
Wstęp RF Poziom MetrWymagania instalacyjne
Instrukcje Instalacji
(1) sonda miernika i inna sonda powinny mieć wystarczająco dużo miejsca, propozycja jest większa niż 600mm, patrz "1" i "2", "2" i "3" na zdjęciu.
(2) powinna być wystarczająca przestrzeń między sondą przyrządu a portem zasilającym, a propozycja jest większa niż 600 mm, jak pokazano na rys. 1. W przeciwnym razie przyrząd nie będzie działał prawidłowo.
Zobacz „4” na zdjęciu.
(3) sonda nie może dotrzeć do dna zbiornika. Zobacz sondę „4” zbyt długą. Musi zostać skrócona. W przeciwnym razie przyrząd nie będzie działał prawidłowo.
(4) dolny koniec sondy nie może wejść w zakres stożka wylotu stożka. Patrz "5" na rysunku, taka instalacja, zdolność rozciągania materiału w tym miejscu
Łatwo uszkodzić sondę lub uszkodzić dach.
(5) upewnij się, że jest wystarczająca odległość między materiałami, które są przymocowane do silosów i silosów, a propozycja wynosi więcej niż 600 mm, jak pokazano na rys. 2. Jest zbyt blisko ściany, detektywie
Najmniejsze drgania głowicy zetkną się z materiałem na ścianie lub ścianie, powodując nieprawidłowe działanie instrumentu, jak pokazano na RYS.6.
(6) patrz "6)" na zdjęciu, instalacja boczna, zwana również instalacją typu wędka, nie zaleca takiej instalacji.
FIGA.4 szczegóły dna zbiornika przedstawiają się następująco:
Sonda na rysunku A musi być wyprostowana, aby zapobiec uderzeniu o ścianę.
Sonda na rysunku B jest za długa i należy ją obciąć. Krótkotrwały kontakt z producentem.
