NYSP-M19 Przetwornik poziomu dopuszczenia RF o częstotliwości radiowej do cieczy przewodzących z izolowanym miękkim kablem Sonda PTFE

NYSP-M19 Przetwornik poziomu dopuszczenia RF o częstotliwości radiowej do cieczy przewodzących z izolowanym miękkim kablem Sonda PTFE

Nazwa marki:	NUOYING
Numer modelu:	NYSP-M19
MOQ:	1 proc.
Cena £:	$315~$358/pc
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, ATEX, SIL

Zakres:

3 m, 20 m

Zasilanie:

24 V prądu stałego

Temperatura procesu:

-40~+150℃

Klasa ochrony:

Wybuch IP67

Presja procesu:

-0,1 ~ 4,0MPa

Połączenie procesowe:

Gwint 3/4" BSPT (standard) montaż kołnierzowy (opcjonalnie)

Typ sondy:

Izolowany miękki kabel PTFE (opcjonalnie)

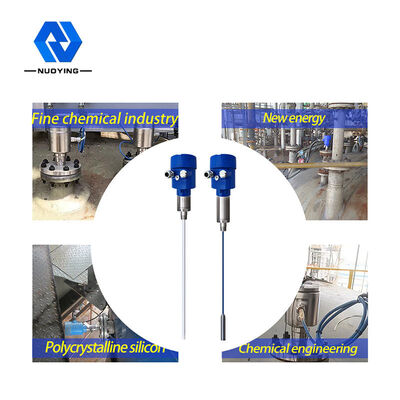

Typowe zastosowanie:

Ciecze przewodzące/interfejsy

Szczegóły pakowania:

Karton, 40cm×30cm×30cm

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

Nadajnik poziomu z admittancją radiową NYSP-M19 dla cieczy przewodzących z izolowanym miękkim kablem i sondą PTFE

Parametry techniczneZasada działania

Technologia pomiaru przewodności radiowej to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcja jest podobna do ogólnej techniki pomiaru pojemności, technika przewodności radiowej zawiera obwód ekranowania sterującego i obwód chopperowy w jednostce elektronicznej, dzięki czemu impedancja i rezystancja pojemnościowa mogą być mierzone oddzielnie. Impedancja i reaktancja dowolnego zwisu są obliczane zgodnie z prawami fizyki jako równe co do wielkości, więc efekt zwisu może być mierzony i eliminowany z całkowitego sygnału wyjściowego poprzez przesunięcie fazowe obwodu oscylatora.

Sonda radiowego miernika poziomu cieczy przewodzących jest zainstalowana w zbiorniku magazynowym, a zmiana sygnału radiowego spowodowana zmianą poziomu cieczy jest uzyskiwana przez sondę. Końcówka sterująca-ekranująca sondy zapobiega tworzeniu pętli prądu radiowego przez wiszący materiał, zapewniając dokładność pomiaru.

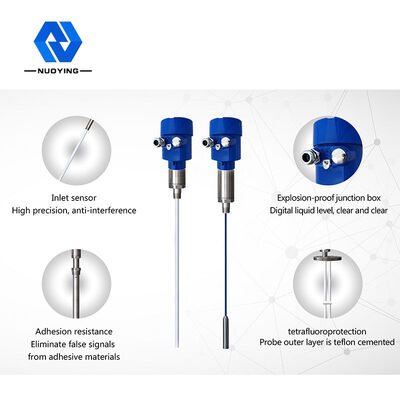

Nadajnik poziomu z admittancją radiową NYSP-M19 Cechy konstrukcyjne

1. Unikalna konstrukcja obwodu sterującego-ekranującego w celu poprawy zdolności zapobiegania przywieraniu

2. Zakres pracy zasilania: 13~35V DC

3. Temperatura procesu sondy: -100 ℃~800 ℃

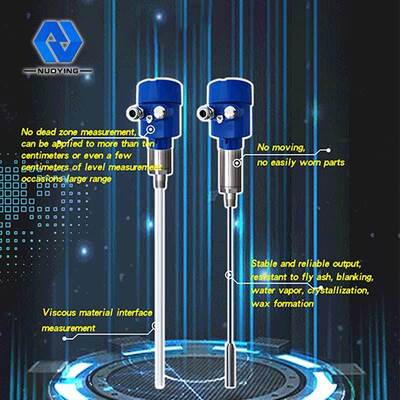

4. Pomiar bez strefy martwej (może być stosowany nawet do kilku centymetrówmateriału pomiaru poziomu

Nadajnik poziomu z admittancją radiową NYSP-M19

Parametry techniczneModel produktu

NYSP-M19	Typowe zastosowanie
Ciecze przewodzące/interfejsy	Typ sondy
Izolowany miękki kabel PTFE (opcjonalnie)	Zakres pomiarowy
3m, 20m	Zasilanie
24VDC	Temperatura medium
-40~+150℃	Przyłącze procesowe
Gwint 3/4" BSPT (standardowy) montaż kołnierzowy (opcjonalnie)	Ciśnienie procesowe-0.1~4.0MPa
Klasa ochrony	IP67
Klasa przeciwwybuchowości	Exia II CT6 (opcjonalnie)
Wyjście sygnału	4...20mA/HART/RS485/Modbus...
Interfejs elektryczny	M20*1.5, ½" NPT
Uwaga: Produkty mogą być dostosowane do specyficznych wymagań użytkowników.	Nadajnik poziomu z admittancją radiową NYSP-M19

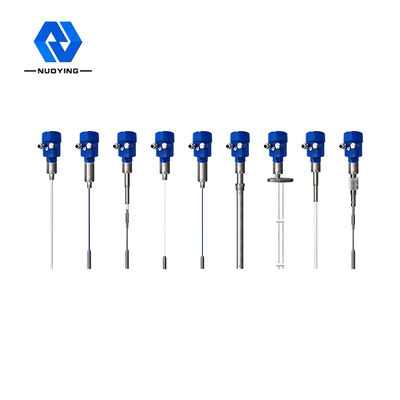

Powiązane zdjęcia
