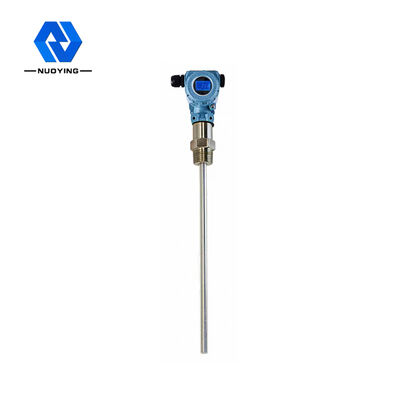

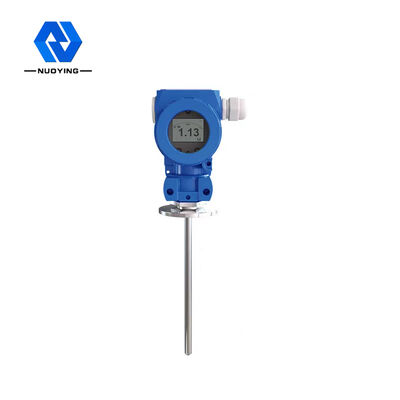

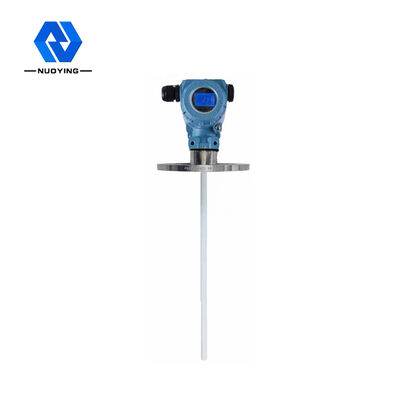

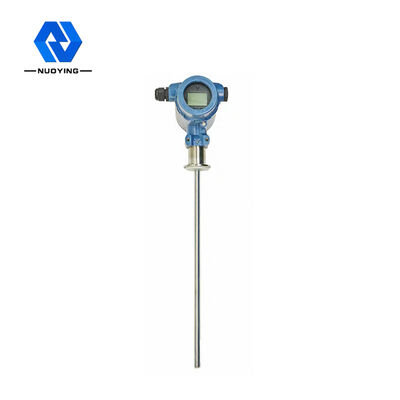

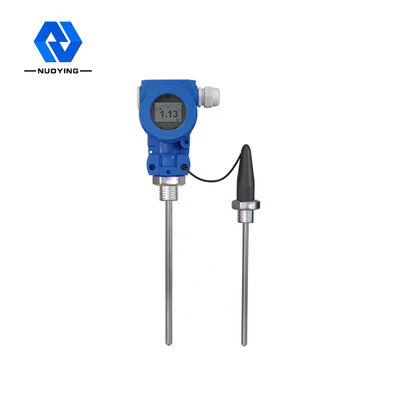

Unikalna technologia pomiaru poziomu RF Miernik poziomu z podwójną elektrodą

Unikalna technologia pomiaru poziomu RF Miernik poziomu z podwójną elektrodą

Nazwa marki:	NUOYINGJIAYE
Numer modelu:	NYSP-M
MOQ:	1 szt.
Cena £:	$504.081/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 szt/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi’an Shaanxi, Chiny

Orzecznictwo:

Powierzchnia ciśnieniowa procesu:

-0,1 ~ 4,0 MPa

Wyjście sygnału:

4...20mA/HART/RS485/Modbus

Typ anteny:

Elastyczny kabel, twardy pręt, izolowany twardy pręt na obu końcach

Typowe zastosowanie:

Ciecz, pył, ciało stałe

Modele produktów:

NYSP-M

Materiał anteny:

PTFE, 304, 316

Dokładność temperatury:

-40~+130 ℃

Zakres pomiarowy:

3 m, 20 m

Szczegóły pakowania:

Karton, standardowe opakowanie eksportowe

Możliwość Supply:

1000 szt/miesiąc

Opis produktu

Technologia pomiaru poziomu metodą unikalnej częstotliwości radiowej (RF) - Miernik poziomu

Zasada działania miernika poziomu metodą admitancji RF

Miernik poziomu metodą admitancji RF jest produktem do ciągłego pomiaru poziomu opartym na zasadzie admitancji RF. Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania. W porównaniu z tradycyjnym miernikiem poziomu pojemnościowego, modułowa konstrukcja pozwala na proste i wygodne ustawienie przyrządu. Po zakończeniu ustawień może być używany normalnie i bezobsługowo przez całe życie. Umożliwia użytkownikom intuicyjne zrozumienie działania sprzętu i terminowe rozwiązywanie problemów. Jest również bezpieczny i niezawodny w złożonych zastosowaniach przemysłowych.

Technologia pomiaru przewodności radiowej jest technologią pomiaru poziomu cieczy o unikalnych zaletach. Chociaż koncepcja ta jest bardzo podobna do ogólnej technologii pomiaru pojemnościowego, technologia przewodnictwa RF dodaje obwód ekranowania napędu i obwód chopper do jednostki elektronicznej, umożliwiając niezależny pomiar impedancji i rezystancji pojemnościowej. Prawo fizyki oblicza, że impedancja dowolnego zawieszenia jest równa rezystancji pojemnościowej dowolnego zawieszenia, więc wpływ zawieszenia można zmierzyć przesunięciem fazowym obwodu oscylacyjnego i wyeliminować z całkowitego wyjścia.
Sonda miernika przewodności radiowej jest zainstalowana w zbiorniku magazynowym, a sygnał radiowy spowodowany zmianą potencjału jest odbierany przez sondę. Pokrywa napędu sondy może zapobiegać tworzeniu się pętli prądu RF przez materiał zawieszony, zapewniając w ten sposób dokładność pomiaru przyrządu.

Parametry techniczne miernika poziomu metodą admitancji RF

Typowe zastosowanie	Ciecz, pył, ciało stałe
Modele produktów	NYSP-M
Typ anteny	Elastyczny kabel, sztywny pręt,Izolowany sztywny pręt na obu końcach
Materiał anteny	PTFE, 304, 316
Zakres pomiarowy	0~20m (można mierzyć setki metrów dla głębokich studni, na zamówienie)
Dokładność pomiaru	0.05%~0.1%F. S
Zasilanie	24VDC
Wyjście sygnału	4...20mA/HART/RS485/Modbus...
Temperatura procesu	-40~+130℃
Ciśnienie procesu	-0.1~4.0MPa
Przyłącze procesowe	Gwint, kołnierz (opcjonalnie)
Interfejs elektryczny	M20 × 1.5, ½ "NPT
Stopień ochrony	IP65, IP67, IP68 (opcjonalnie)
Stopień ochrony przeciwwybuchowej	Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie)

Uwaga: Produkty mogą być dostosowane i zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!

Cechy konstrukcyjne miernika poziomu metodą admitancji RF

Unikalna konstrukcja obwodu ekranowania napędu materiału zawieszonego, może poprawić zdolność do radzenia sobie z materiałem zawieszonym.

Zakres zasilania. 13 ~ 35vdc

Adaptacyjna temperatura procesu sondy. - 100 ℃ ~ 800 ℃

Brak ślepych pomiarów, nie można zastosować do pomiarów poziomych o grubości 12 centymetrów lub nawet kilku centymetrów

Maksymalny zakres pomiarowy może wynosić setki metrów lub nawet setki metrów

Pomiar interfejsu materiałów lepkich jest największą zaletą przyrządu

Stabilne i niezawodne wyjście, odporne na mąkę, szorstkość, parę wodną, kryształy, osady woskowe

Nie wymaga konserwacji, brak ruchomych części, części niełatwe do zużycia, nie wymaga regularnego czyszczenia, konserwacji i debugowania
