Szczegóły Produktu:
|
Powierzchnia ciśnieniowa procesu: | -0,1~4,0Mpa | Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus |
---|---|---|---|
Typ anteny: | Elastyczny kabel, twardy pręt, izolowany twardy pręt na obu końcach | Typowym zastosowaniem: | Ciecz, kurz, ciało stałe |
Modele produktów: | NYSP-M21 | Materiał anteny: | PTFE, 304, 316 |
Dokładność temperatury: | -40 ~ + 130 ℃ | Skala: | 3m, 20m |

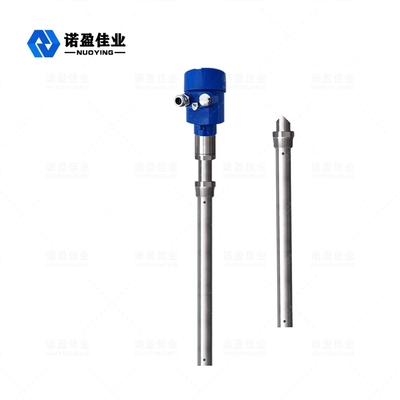

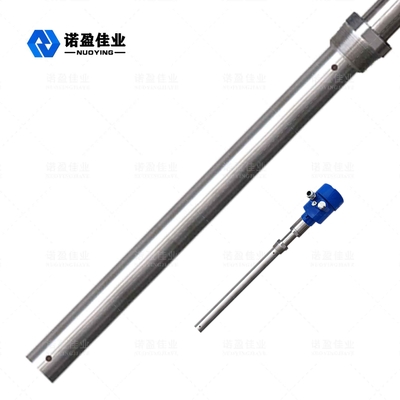

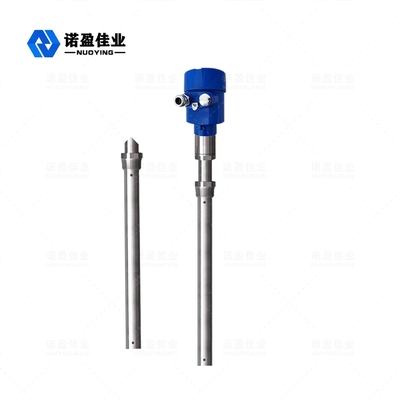

NYSP-M21 RF Miernik poziomu z unikalną technologią pomiaru poziomu
NYSP-M21 Zasada działania miernika poziomu akceptacji RF
Miernik poziomu admitancji RF to produkt do ciągłego pomiaru poziomu oparty na zasadzie admitancji RF.Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu, modułowa konstrukcja może być wykorzystana do prostego i wygodnego ustawienia instrumentu.Po zakończeniu ustawiania można go normalnie używać i nie wymagać konserwacji przez całe życie.Umożliwia użytkownikom intuicyjne zrozumienie działania sprzętu i szybkie rozwiązywanie problemów.Jest również bezpieczny i niezawodny w złożonych sytuacjach przemysłowych.
Technologia pomiaru przewodnictwa o częstotliwości radiowej to technologia pomiaru poziomu cieczy o wyjątkowych zaletach.Chociaż ta koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemności, technologia przewodnictwa RF dodaje obwód ekranu napędu i obwód przerywacza do jednostki elektronicznej, umożliwiając w ten sposób niezależny pomiar impedancji i rezystancji pojemności.Prawo fizyki oblicza, że impedancja dowolnego zawieszenia jest równa rezystancji pojemnościowej dowolnego zawieszenia, więc wpływ zawieszenia można zmierzyć przesunięciem fazowym obwodu oscylacyjnego i wyeliminować z całkowitej mocy wyjściowej.
Sonda miernika przewodnictwa o częstotliwości radiowej jest zainstalowana w zbiorniku magazynowym, a sygnał o częstotliwości radiowej spowodowany zmianą potencjału jest uzyskiwany przez sondę.Osłona napędu sondy może zapobiegać obracaniu się prądu RF w celu utworzenia pętli przez zawieszony materiał, zapewniając w ten sposób dokładność pomiaru instrumentu.
Typowym zastosowaniem |
Ciecz, pył, ciało stałe |
Modele produktów |
NYSP-M21 |
Typ anteny | Elastyczny kabel, twardy pręt,Izolowany twardy pręt na obu końcach |
Materiał anteny | PTFE, 304, 316 |
Skala | 0 ~ 20 m (setki metrów można zmierzyć w przypadku głębokich studni, dostosować) |
Dokładność pomiaru | 0,05% ~ 0,1% F.S |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃ |
Ciśnienie procesu | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20 × 1,5, ½ "NPT |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYSP-M21 Cechy konstrukcyjne miernika poziomu wstępu RF
Unikalny materiał przeciwzawieszeniowy napędza konstrukcję obwodu ekranującego, może poprawić zdolność materiału przeciwzawieszeniowego.
Zakres mocy.13 ~ 35 V prądu stałego
Adaptacyjna temperatura procesowa sondy.- 100 ℃ ~ 800 ℃
Żadne pomiary na ślepo nie mogą być stosowane do pomiarów poziomych 12 centymetrów, a nawet kilku centymetrów
Maksymalny zakres pomiarowy może wynosić setki metrów, a nawet setki metrów
Największą zaletą przyrządu jest pomiar granicy faz materiałów lepkich
Stabilna i niezawodna wydajność, odporna na mączkę, szorstkość, parę wodną, kryształy, zatapianie wosku
Nie konserwuj, nie ruszaj części, niełatwych do zużycia części, nie czyść regularnie, nie konserwuj i nie debuguj
