Szczegóły Produktu:
|
Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus | Powierzchnia ciśnieniowa procesu: | -0,1~4,0Mpa |
---|---|---|---|
Typowym zastosowaniem: | Ciecz, kurz, ciało stałe, interfejs materiałów lepkich | Modele produktów: | NYSP-M19 |
Typ anteny: | Elastyczny kabel, izolowany elastyczny kabel, twardy pręt | Materiał anteny: | PTFE, 304, 316 |
Dokładność temperatury procesu: | -40 ~ + 130 ℃ | Skala: | 0~20m |

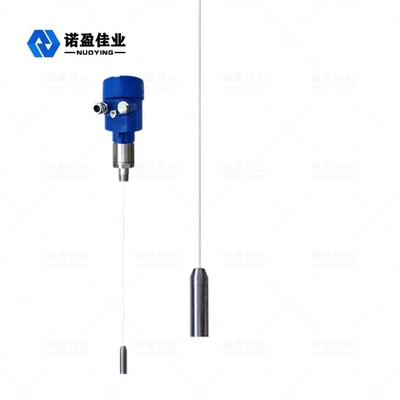

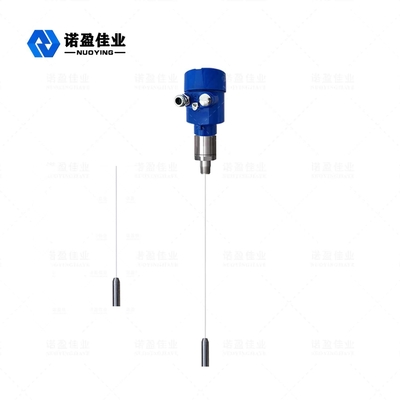

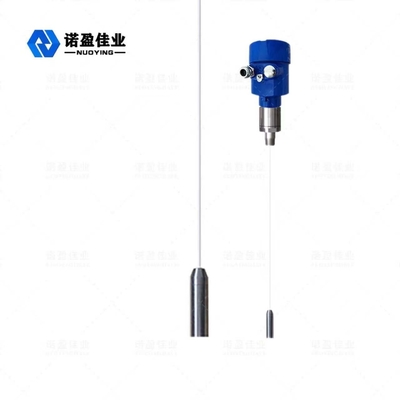

NYSP-M19 RF Admittance lepki interfejs pomiarowy miernik poziomu
NYSP-M19 Zasada działania miernika poziomu akceptacji RF
Poziom inkluzji Rf to produkt do ciągłego pomiaru poziomu oparty na zasadzie inkluzji RF.Ten produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania.W porównaniu z konwencjonalnym stopniem kondensatora wykorzystuje konstrukcję modułową i można go łatwo skonfigurować.Po zakończeniu konfiguracji można go normalnie używać i można go konserwować przez całe życie.Wykorzystuje dom do wizualizacji operacji i rozwiązywania problemów w odpowiednim czasie.Jest również bezpieczny i niezawodny w złożonym środowisku przemysłowym.
Technologia pomiaru przewodności Rf to technologia pomiaru poziomu o wyjątkowych zaletach.Chociaż koncepcja jest bardzo podobna do ogólnych technik pomiaru pojemności, techniki przewodnictwa RF dodają obwód ekranujący przemiennika i obwód choppera do jednostki elektronicznej, umożliwiając niezależny pomiar impedancji i rezystancji pojemności.Prawa fizyki obliczają, że impedancja dowolnego zawieszenia i rezystancja pojemnościowa dowolnego zawieszenia są równe, więc efekt zawieszenia można zmierzyć przesunięciem fazowym obwodu oscylacyjnego i wyeliminować z całkowitej mocy wyjściowej.
Sonda konduktometru RF jest instalowana w zbiorniku magazynowym, a sygnał RF wywołany zmianą potencjału elektrycznego jest uzyskiwany przez sondę.Osłona napędu sondy zapobiega przekierowaniu prądu RF przez materiał zawieszenia w celu utworzenia pierścienia, zapewniając w ten sposób dokładność pomiaru instrumentu.
Typowym zastosowaniem |
Ciecz, pył, ciało stałe,Interfejs materiałów lepkich |
Modele produktów |
NYSP-M19 |
Typ anteny | Elastyczny kabel, izolowany elastyczny kabel, twardy pręt |
Materiał anteny | PTFE, 304, 316 |
Skala | 0 ~ 20 m (setki metrów można zmierzyć w przypadku głębokich studni, dostosować) |
Dokładność pomiaru | 0,05% ~ 0,1% F.S |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃ |
Ciśnienie procesu | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20 × 1,5, ½ "NPT |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYSP-M19 Cechy konstrukcyjne miernika poziomu wstępu RF
Unikalny materiał zapobiegający zawieszaniu napędza konstrukcję obwodu ekranującego, co poprawia możliwości materiału zapobiegającego zawieszaniu.
Zakres mocy.13 ~ 35 V prądu stałego
Adaptacyjna temperatura procesowa sondy.- 100 ℃ ~ 800 ℃
Pomiarów kąta martwego nie można zastosować do pomiarów poziomych wynoszących 12 centymetrów, a nawet kilka centymetrów
Maksymalny zakres pomiarowy może wynosić setki metrów, a nawet setki metrów
Największą zaletą przyrządu jest pomiar granicy faz materiałów lepkich
Stabilna i niezawodna wydajność, odporna na mączkę, szorstkość, parę wodną, kryształy, zatapianie wosku
Nie konserwuj, nie przesuwaj części, części niełatwych do zużycia, nie czyść regularnie, nie konserwuj i nie debuguj
