Szczegóły Produktu:
|
Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus | Interfejs elektryczny: | M20 × 1,5, ½ "NPT |
---|---|---|---|
Typowym zastosowaniem: | Ciecz, kurz, ciało stałe | Skala: | 3m, 20m |
Typ anteny: | Elastyczny kabel, izolowany elastyczny kabel, nieizolowany elastyczny kabel, twardy pręt | Materiał anteny: | PTFE, 304, 316 |
Modele produktów: | NYSP-M18 | Dokładność temperatury procesu: | -40 ~ + 130 ℃ |

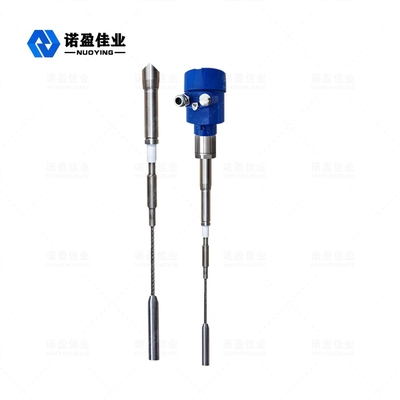

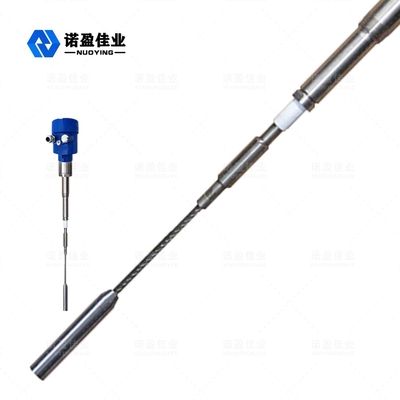

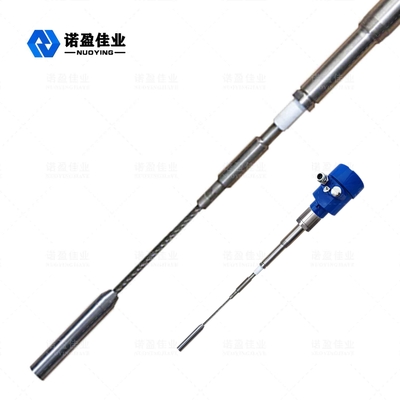

NYSP-M18 Bez pomiaru martwa strefa Miernik poziomu o wysokiej dokładności RF Admittance
NYSP-M18 Zasada działania miernika poziomu akceptacji RF
Poziom rejestracji RF jest produktem ciągłego pomiaru poziomego opartego na zasadzie dopuszczenia RF.Ten produkt ma wysoką stabilność, wysoką czułość i szeroko stosowane zalety.W porównaniu z tradycyjnym poziomem kondensatora wykorzystuje modułową konstrukcję, która może łatwo i łatwo ustawić instrumenty.Po zakończeniu ustawiania można go normalnie używać i można go utrzymać przez całe życie.Wykorzystuje gospodarstwa domowe do wizualizacji operacji i radzenia sobie z problemami na czas.Jest również bezpieczny i niezawodny w złożonym środowisku przemysłowym.
Technologia pomiaru przewodnictwa RF to pozioma technologia pomiaru o wyjątkowych zaletach.Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru kondensatorów, technologia przewodności RF dodaje obwód ekranujący i obwód przerywający w jednostce elektronowej, który może niezależnie mierzyć impedancję i rezystancję pojemnościową.Zgodnie z obliczeniami prawa fizycznego każde zawieszenie impedancji i rezystancji kondensatora dowolnego zawieszenia jest równe, więc efekt zawieszenia można zmierzyć przesunięciem fazowym obwodu oscylacyjnego i wyeliminować z całkowitej mocy wyjściowej.
Sonda przyrządu do pomiaru przewodnictwa RF jest instalowana w zbiorniku magazynowym, a sygnał RF wywołany zmianą potencjału jest uzyskiwany przez sondę.Osłona napędu sondy może zapobiegać obracaniu się prądu RF przez materiał zawieszenia w celu utworzenia pierścienia, zapewniając w ten sposób dokładność pomiaru instrumentu.
Typowym zastosowaniem |
Ciecz, pył, ciało stałe |
Modele produktów |
NYSP-M18 |
Typ anteny | Elastyczny kabel, izolowany elastyczny kabel, nieizolowany elastyczny kabel, twardy pręt |
Materiał anteny | PTFE, 304, 316 |
Skala | 3m, 20m (setki metrów można zmierzyć dla głębokich studni, dostosowane) |
Dokładność pomiaru | 0,05% ~ 0,1% F.S |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃ |
Ciśnienie procesu | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20 × 1,5, ½ "NPT |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYSP-M18 Cechy konstrukcyjne miernika poziomu wstępu RF
Unikalny materiał zapobiegający zawieszeniu napędza konstrukcję obwodu ekranującego, poprawiając zdolność zapobiegania materiałom zawieszającym.
Zakres mocy.13 ~ 35 V prądu stałego
Adaptacyjna temperatura procesowa sondy.-100 ℃ ~ 800 ℃
Żadnego pomiaru kąta martwego nie można zastosować do wartości pomiaru poziomego wynoszącej 12 centymetrów lub nawet kilka centymetrów
Maksymalny zakres pomiarowy może sięgać setek, a nawet setek metrów
Największą zaletą przyrządu jest pomiar granicy faz materiałów lepkich
Stabilna i niezawodna wydajność, odporność na mąkę, szorstkość, parę wodną, kryształ i wosk
Bez konserwacji, bez części do ćwiczeń, niełatwych do zużycia części, bez regularnego czyszczenia, konserwacji i debugowania
