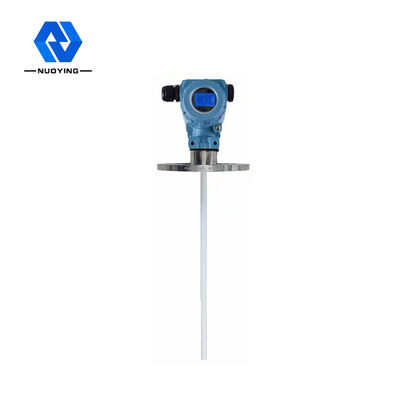

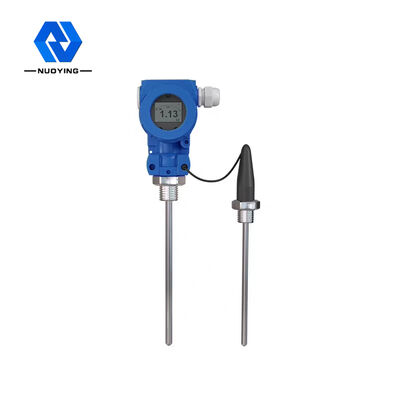

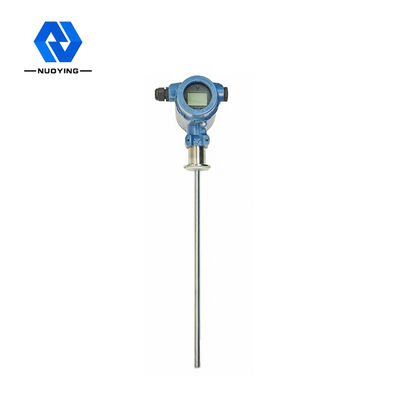

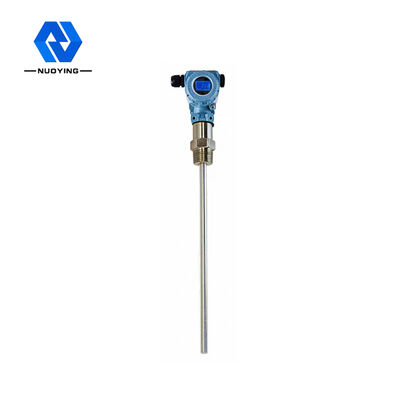

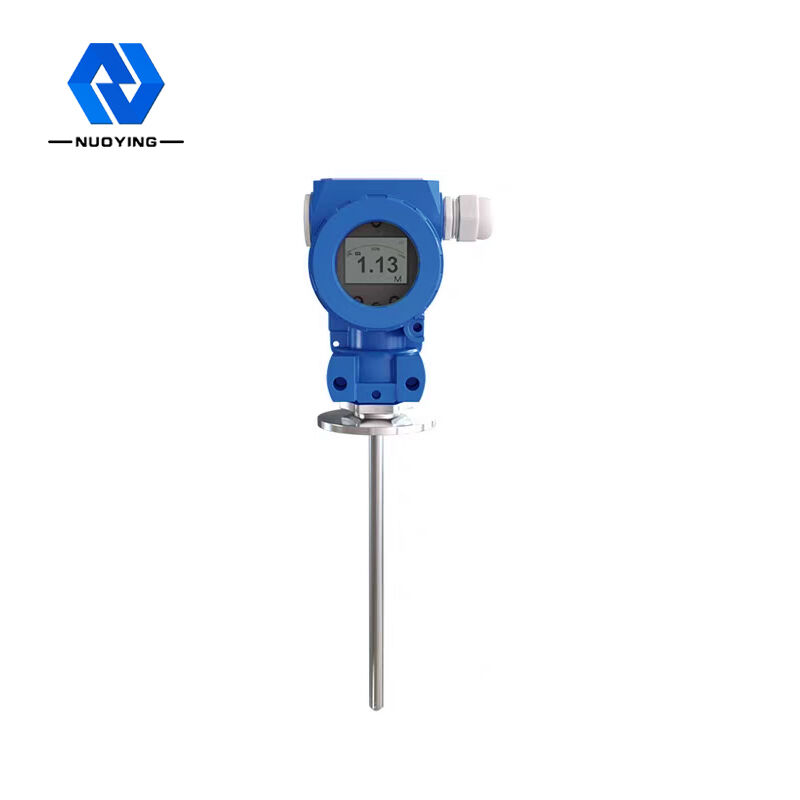

Miernik poziomu dopuszczenia RF o wysokiej dokładności bez pomiaru martwej strefy

Miernik poziomu dopuszczenia RF o wysokiej dokładności bez pomiaru martwej strefy

Nazwa marki:	NUOYINGJIAYE
Numer modelu:	NYSP-M
MOQ:	1 szt.
Cena £:	$503.418/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 szt/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi’an Shaanxi, Chiny

Orzecznictwo:

Wyjście sygnału:

4...20mA/HART/RS485/Modbus

Interfejs elektryczny:

M20 × 1,5, ½ "NPT

Typowe zastosowanie:

Ciecz, pył, ciało stałe

Zakres pomiarowy:

3 m, 20 m

Typ anteny:

Kabel elastyczny, izolowany kabel elastyczny, nieizolowany kabel elastyczny, twardy pręt

Materiał anteny:

PTFE, 304, 316

Modele produktów:

NYSP-M

Dokładność temperatury procesu:

-40~+130 ℃

Szczegóły pakowania:

Karton, standardowe opakowanie eksportowe

Możliwość Supply:

1000 szt/miesiąc

Opis produktu

Bezpomiarowa strefa martwa, wysoka dokładność miernika poziomu admitancji RF

Zasada działania miernika poziomu admitancji RF

Miernik poziomu zapisu RF to produkt do ciągłego pomiaru poziomu oparty na zasadzie admitancji RF. Produkt ten charakteryzuje się wysoką stabilnością, wysoką czułością i szerokim zastosowaniem. W porównaniu z tradycyjnym kondensatorowym miernikiem poziomu, wykorzystuje modułową konstrukcję, która ułatwia i upraszcza ustawianie przyrządów. Po zakończeniu ustawień może być używany normalnie i konserwowany przez całe życie. Wykorzystuje wizualizację pracy przez użytkownika i pozwala na terminowe rozwiązywanie problemów. Jest również bezpieczny i niezawodny w złożonym środowisku przemysłowym.

Technologia pomiaru przewodności RF to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru kondensatorowego, technologia przewodności RF dodaje obwód ekranowania napędu i obwód cięcia w jednostce elektronicznej, co pozwala na niezależny pomiar impedancji i rezystancji pojemnościowej. Zgodnie z prawem fizyki, każda zawiesina impedancji i rezystancji pojemnościowej jest równa, więc efekt zawiesiny można zmierzyć za pomocą przesunięcia fazowego obwodu oscylacyjnego i wyeliminować z całkowitego sygnału wyjściowego.

Sonda miernika przewodności RF jest instalowana w zbiorniku magazynowym, a sygnał RF spowodowany zmianą potencjału jest odbierany przez sondę. Osłona napędu sondy zapobiega przepływowi prądu RF przez materiał zawiesiny w celu utworzenia pierścienia, zapewniając tym samym dokładność pomiaru przyrządu.

Parametry techniczne miernika poziomu admitancji RF

Typowe zastosowanie	Ciecz, pył, ciało stałe
Modele produktów	NYSP-M
Typ anteny	Elastyczny kabel, elastyczny kabel izolowany, elastyczny kabel nieizolowany, sztywny pręt
Materiał anteny	PTFE, 304, 316
Zakres pomiarowy	3m, 20m (można mierzyć setki metrów dla głębokich studni, na zamówienie)
Dokładność pomiaru	0,05%~0,1% F. S
Zasilanie	24VDC
Wyjście sygnału	4...20mA/HART/RS485/Modbus...
Temperatura procesu	-40~+130℃
Ciśnienie procesu	-0,1~4,0MPa
Przyłącze procesowe	Gwint, kołnierz (opcjonalnie)
Interfejs elektryczny	M20 × 1,5, ½ "NPT
Stopień ochrony	IP65, IP67, IP68 (opcjonalnie)
Stopień ochrony przeciwwybuchowej	Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie)

Uwaga: Produkty mogą być dostosowane i zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!

Cechy konstrukcyjne miernika poziomu admitancji RF

Unikalna konstrukcja obwodu ekranowania napędu anty-zawiesinowego poprawia zdolność zapobiegania materiałom zawiesinowym.

Zakres zasilania. 13 ~ 35VDC

Adaptacyjna temperatura procesu sondy. -100 ℃ ~ 800 ℃

Pomiar bez martwej strefy może być stosowany do poziomego pomiaru wartości 12 centymetrów, a nawet kilku centymetrów

Maksymalny zakres pomiarowy może osiągnąć setki metrów, a nawet setki metrów

Pomiar interfejsu materiałów lepki jest największą zaletą przyrządu

Stabilne i niezawodne wyjście, odporność na mąkę, szorstkość, parę wodną, kryształ i osad woskowy

Bezobsługowy, bez ruchomych części, części niełatwe do zużycia, bez regularnego czyszczenia, konserwacji i debugowania
