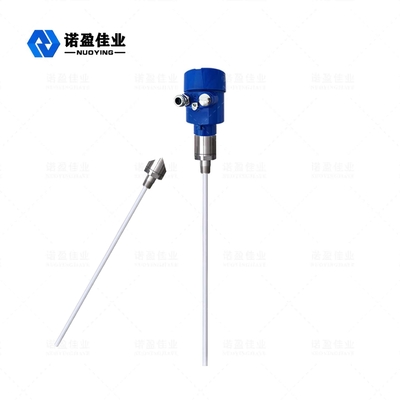

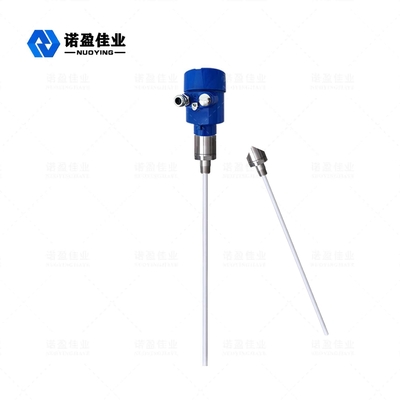

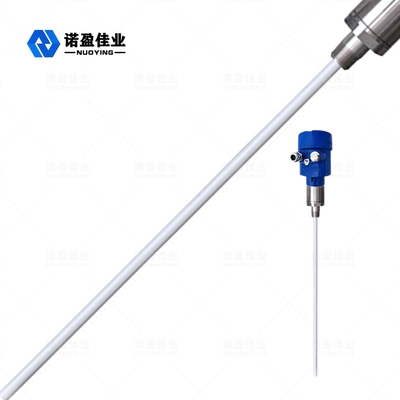

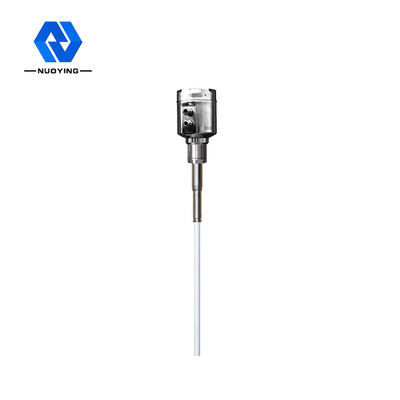

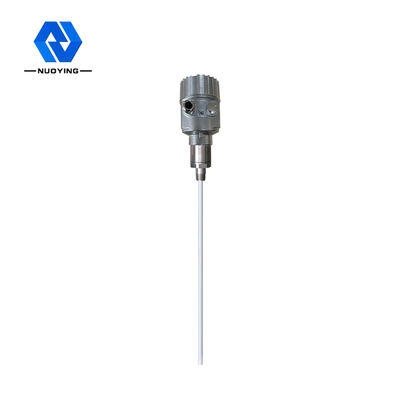

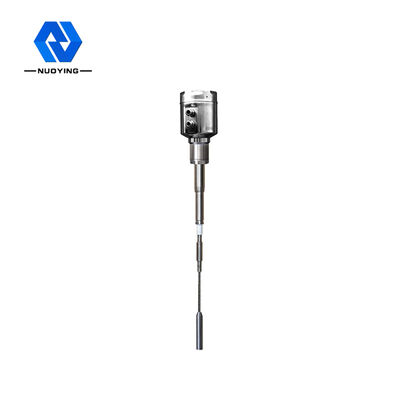

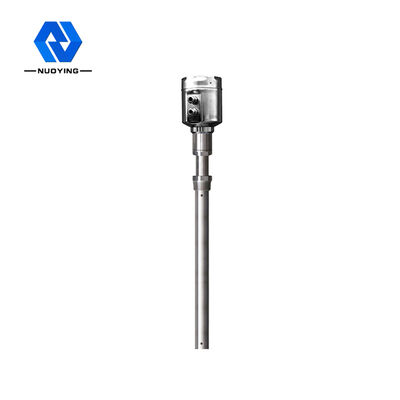

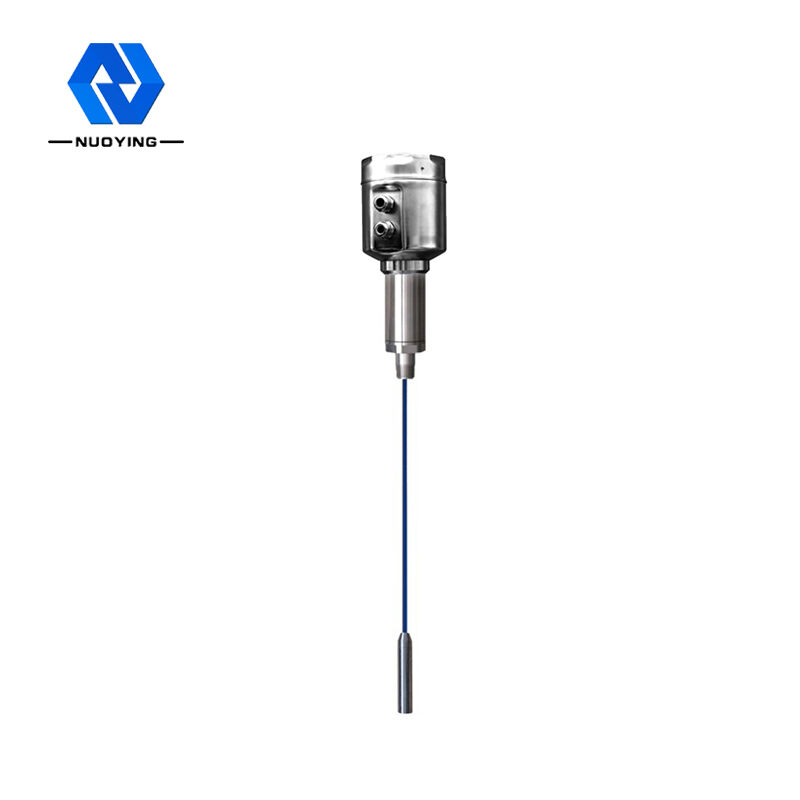

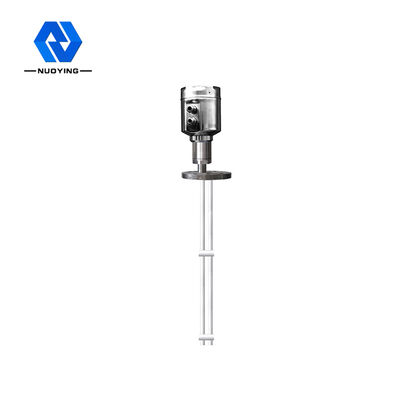

NYSP-M17 Mierzalny miernik poziomu korozyjnej cieczy RF

NYSP-M17 Mierzalny miernik poziomu korozyjnej cieczy RF

Nazwa marki:	NUOYINGJIAYE
Numer modelu:	NYSP-M17
MOQ:	1 szt.
Cena £:	$503.379/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 szt/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi’an Shaanxi, Chiny

Orzecznictwo:

Typowe zastosowanie:

Produkt żrący Ciecz, pył, ciało stałe

Modele produktów:

NYSP-M17

Typ anteny:

Typ twardego pręta, typ miękkiego kabla

Materiał anteny:

PTFE, 304, 316

Zakres pomiarowy:

3 m, 20 m

Dokładność temperatury procesu pomiarowego:

-40~+130 ℃

Wyjście sygnału:

4...20mA/HART/RS485/Modbus

Interfejs elektryczny:

M20 × 1,5, ½ "NPT

Szczegóły pakowania:

Karton, standardowe opakowanie eksportowe

Możliwość Supply:

1000 szt/miesiąc

Opis produktu

NYSP-M17 Miernik poziomu cieczy korozyjnych z admittancją RF

NYSP-M17 Zasada działania miernika poziomu z admittancją RF

Miernik poziomu z admittancją RF to produkt do ciągłego pomiaru poziomu oparty na zasadzie admittancji RF. Produkt charakteryzuje się wysoką stabilnością, wysoką czułością i szerokim zastosowaniem. W porównaniu z tradycyjnym miernikiem poziomu pojemnościowego, przyjmuje modułową konstrukcję, która pozwala na łatwe i wygodne ustawienie instrumentu. Po zakończeniu konfiguracji może być używany normalnie i jest bezobsługowy przez całe życie. Umożliwia użytkownikom wizualizację pracy sprzętu i terminowe rozwiązywanie problemów. Jest również bezpieczny i niezawodny w złożonych warunkach przemysłowych.

Technologia pomiaru przewodności RF to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemnościowego, technologia przewodności RF dodaje obwód ekranowania napędu i obwód chopper do jednostki elektronicznej, umożliwiając niezależny pomiar impedancji i rezystancji pojemnościowej. Zgodnie z obliczeniami praw fizyki, impedancja i rezystancja pojemnościowa dowolnego zawieszenia są równe, więc efekt spowodowany przez zawieszenie może być mierzony i eliminowany z całkowitego wyjścia przez przesunięcie fazowe obwodu oscylacyjnego.

Sonda miernika poziomu z przewodnością RF jest zainstalowana w zbiorniku, a zmiana sygnału RF spowodowana zmianą poziomu jest uzyskiwana za pomocą sondy. Ekranowanie napędu sondy zapobiega tworzeniu się pętli prądu RF przez materiał wiszący, zapewniając dokładność pomiaru instrumentu.

NYSP-M17 Parametry techniczne miernika poziomu z admittancją RF

Typowe zastosowanie	Ciecz korozyjna, pył, ciało stałe
Modele produktów	NYSP-M17
Typ anteny	Elastyczny kabel, sztywny pręt
Materiał anteny	PTFE, 304, 316
Zakres pomiarowy	3m, 20m (możliwy pomiar setek metrów dla głębokich studni, na zamówienie)
Dokładność pomiaru	0,05%~0,1% F. S
Zasilanie	24VDC
Wyjście sygnału	4...20mA/HART/RS485/Modbus...
Temperatura procesu	-40~+130℃
Ciśnienie procesu	-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa
Przyłącze procesowe	Gwint, kołnierz (opcjonalnie)
Interfejs elektryczny	M20 × 1,5, ½ "NPT
Stopień ochrony	IP65, IP67, IP68 (opcjonalnie)
Stopień ochrony przeciwwybuchowej	Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie)

Uwaga: Produkty mogą być dostosowane i zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!

NYSP-M17 Cechy konstrukcyjne miernika poziomu z admittancją RF

Unikalna konstrukcja obwodu ekranowania napędu zapobiegającego przywieraniu materiału poprawia zdolność zapobiegania przywieraniu materiału.

Zakres zasilania. 13~35VDC

Adaptacyjna temperatura procesu sondy. - 100 ℃~800 ℃

Pomiar bez martwego kąta, może być stosowany do pomiaru poziomu od kilkunastu centymetrów lub nawet kilku centymetrów

Maksymalny zakres pomiarowy może osiągnąć setki metrów, a nawet setki metrów

Pomiar interfejsu materiałów lepkich jest największą zaletą instrumentu

Stabilne i niezawodne wyjście, odporne na pył lotny, pustki, parę wodną, krystalizację i osady woskowe

Bezobsługowy, bez ruchomych części, bez łatwo zużywających się części, bez regularnego czyszczenia, konserwacji i uruchamiania
