Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz, kurz, ciało stałe | Modele produktów: | NYSP-M16 |
---|---|---|---|
Typ anteny: | Typ twardego pręta, miękki kabel | Materiał anteny: | PTFE, 304, 316 |
Skala: | 3m, 20m | Dokładność pomiaru: | 0,05% ~ 0,1% F. S |
Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus | Interfejs elektryczny: | M20 × 1,5, ½ "NPT |

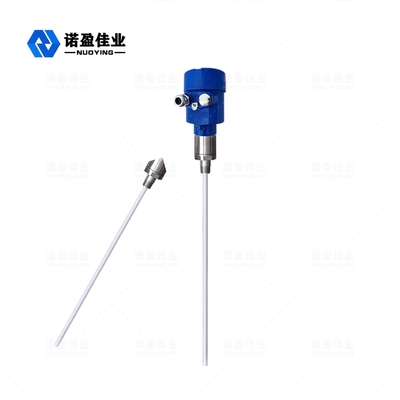

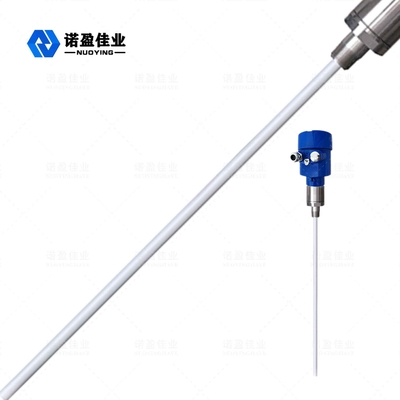

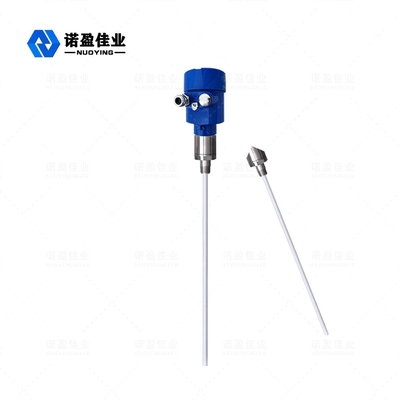

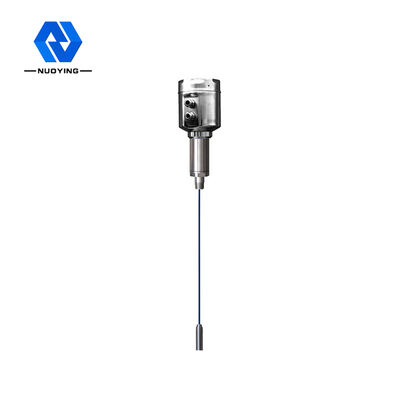

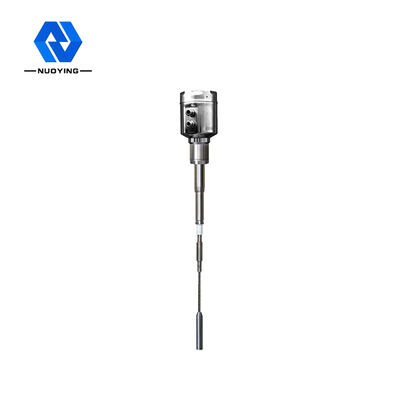

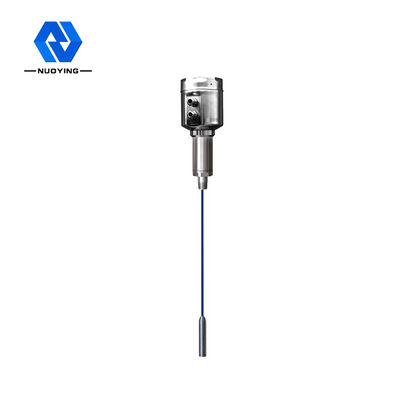

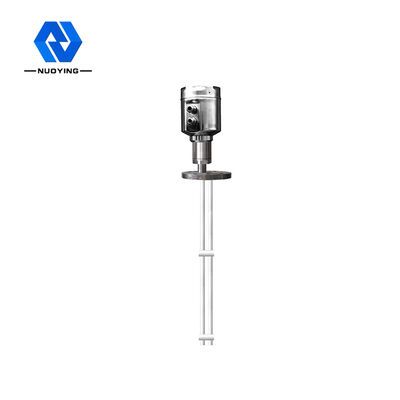

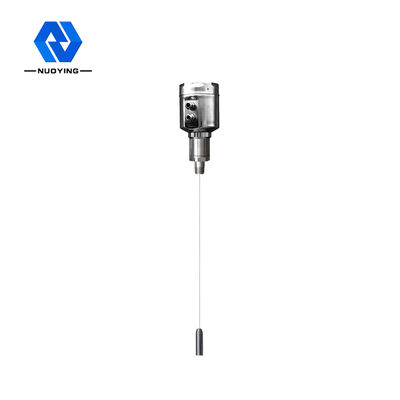

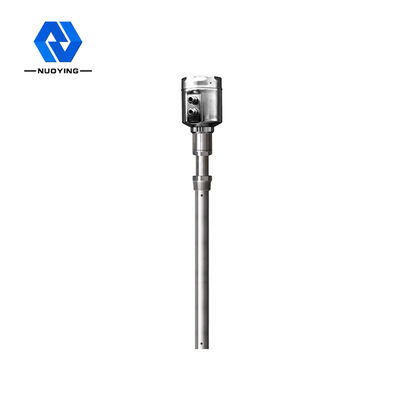

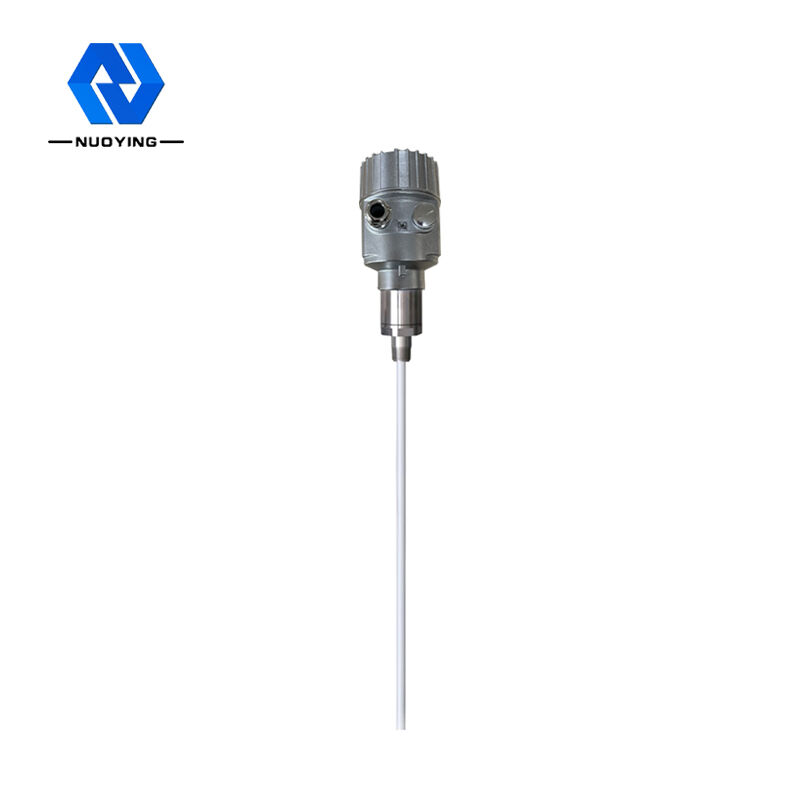

NYSP-M16 Anti Hang Ability Stabilny, niezawodny miernik poziomu wejścia RF
NYSP-M16 Zasada działania miernika poziomu akceptacji RF
Miernik poziomu admitancji RF to produkt do ciągłego pomiaru poziomu oparty na zasadzie admitancji RF.Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu, modułowa konstrukcja może być wykorzystana do prostego i wygodnego ustawienia instrumentu.Po zakończeniu ustawiania można go normalnie używać i nie wymagać konserwacji przez całe życie.Umożliwia użytkownikom intuicyjne zrozumienie działania sprzętu i szybkie rozwiązywanie problemów.Jest również bezpieczny i niezawodny w złożonych sytuacjach przemysłowych.
Technologia pomiaru admitancji RF to technologia pomiaru poziomu materiału o wyjątkowych zaletach.Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemności, technologia RF dodaje obwód Driving Shield i obwód przerywacza do jednostki elektronicznej, dzięki czemu może realizować niezależny pomiar impedancji i reaktancji pojemnościowej.Zgodnie z obliczeniami praw fizycznych impedancja i reaktancja pojemnościowa dowolnego wiszącego materiału są równe, więc wpływ powodowany przez wiszący materiał można zmierzyć i wyeliminować z całkowitej mocy wyjściowej poprzez przesunięcie fazowe obwodu oscylacyjnego.
Sonda RF admitancyjnego miernika poziomu jest instalowana w zbiorniku magazynowym, a zmiana sygnału RF spowodowana zmianą poziomu materiału jest uzyskiwana przez sondę.Końcówka sondy Driving Shield może zapobiegać tworzeniu się pętli prądu RF przez wiszący materiał, zapewniając dokładność pomiaru instrumentu.
Typowym zastosowaniem |
Ciecz, pył, ciało stałe |
Modele produktów |
NYSP-M16 |
Typ anteny | Elastyczny kabel, twardy pręt |
Materiał anteny | PTFE, 304, 316 |
Skala | 3m, 20m (setki metrów można zmierzyć dla głębokich studni, które można dostosować) |
Dokładność pomiaru | 0,05% ~ 0,1% F.S |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
Ciśnienie procesu | -0,1 ~ 1,6 MPa, -0,1 ~ 4,0 MPa, -0,1 ~ 6,3 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20 × 1,5, ½ "NPT |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYSP-M16 Cechy konstrukcyjne miernika poziomu wstępu RF
Unikalna konstrukcja obwodu Driving Shield z materiału zapobiegającego zawieszaniu się poprawia zdolność materiału zapobiegającego zawieszaniu się
Zakres zasilania: 13~35VDC
Temperatura procesowa sondy adaptacyjnej: - 100 ℃ ~ 800 ℃
Brak pomiaru martwej strefy, który można zastosować do pomiaru poziomu więcej niż dziesięciu centymetrów, a nawet kilku centymetrów
Maksymalny zakres pomiarowy może sięgać setek, a nawet setek metrów
Ogromną zaletą przyrządu jest pomiar granicy faz materiałów lepkich
Stabilna i niezawodna wydajność, odporna na popiół lotny, zaślepienie, parę wodną, krystalizację i osadzanie się wosku
Bez konserwacji, bez ruchomych części, bez części łatwo zużywających się, bez regularnego czyszczenia, konserwacji i debugowania
