Szczegóły Produktu:
|
| Typowym zastosowaniem: | ciecz przewodząca i zawiesina | Model produktu: | NYLD-GD |
|---|---|---|---|
| Średnica nominalna: | DN6mm-DN3000mm | Ciśnienie nominalne: | 0,6 ~ 4,0 MPa (specjalne ciśnienie można dostosować) |
| Skala: | Ustawienie natężenia przepływu 1500:1 < 15m/s | Dokładność pomiaru: | Ustawienie domyślne 0,5%, opcjonalne 0,3% lub 0,2%. |
| Formy elektrod: | forma standardowa, zgarniająca i wymienna | Sygnał wyjściowy: | częstotliwość, alarm i wyjście impulsowe |

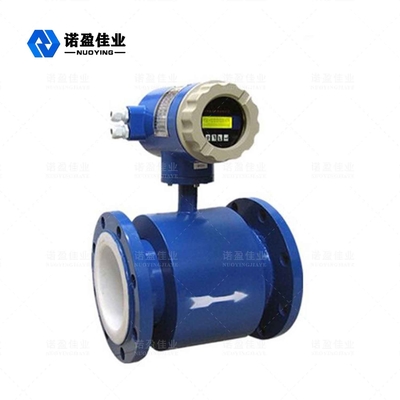

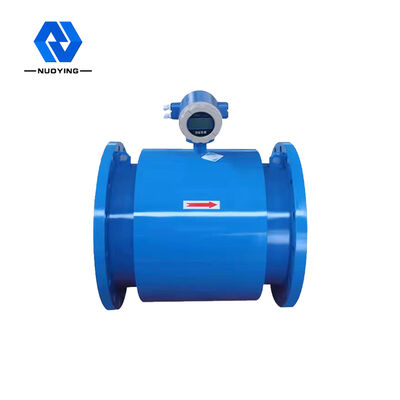

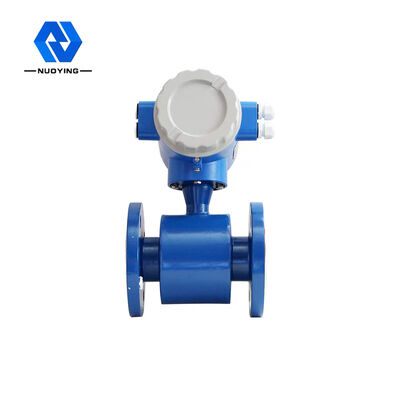

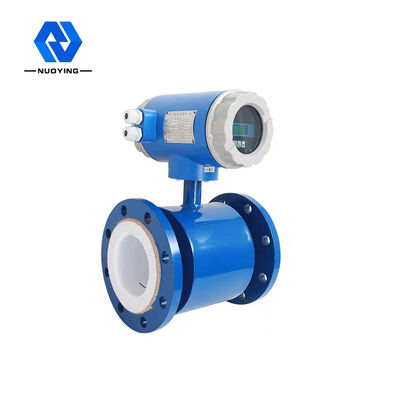

Wysoka dokładność i niezawodność Przepływomierz elektromagnetyczny rurociągu Nyld Brak części utrudniających przepływ
Odporny na wysokie ciśnienie rurociąg Nyld Przepływomierz elektromagnetyczny z wieloma wyjściami Zasada działania
przepływomierz elektromagnetyczny rurociągu jest jednym z rodzajów przepływomierzy o wysokiej dokładności i niezawodności.Może mierzyć natężenie przepływu przewodzącej cieczy i zawiesiny w zamkniętym rurociągu. Jego zasada pomiaru oparta jest na prawie indukcji elektromagnetycznej Faradaya.Oznacza to, że gdy ciecz przewodząca przecina linie magnetyczne w polu magnetycznym, w przewodniku generowana jest indukowana siła elektromotoryczna:
E=KBVD
K: stała instrumentu B: intensywność indukcji magnetycznej
V: średnie natężenie przepływu w przekroju rury pomiarowej
D: wewnętrzna średnica rurki pomiarowej
Podczas pomiaru natężenia przepływu płyn przepływa przez pole magnetyczne prostopadle do kierunku przepływu.Przepływ cieczy przewodzącej indukuje sygnał napięciowy proporcjonalny do średniego natężenia przepływu (tj. objętościowego natężenia przepływu).Zaindukowany sygnał napięciowy jest wykrywany przez dwie elektrody w bezpośrednim kontakcie z cieczą, przesyłany kablem do wzmacniacza i ostatecznie przetwarzany na zunifikowany wyjściowy sygnał prądowy.
Rurociągowy przepływomierz elektromagnetyczny Funkcja projektowa
◎ Na dokładność pomiaru nie mają wpływu zmiany gęstości płynu, lepkości, temperatury, ciśnienia i przewodności.
◎ W rurze pomiarowej nie ma części utrudniających przepływ, nie ma strat ciśnienia, a wymagania dotyczące prostych odcinków rur są niskie.

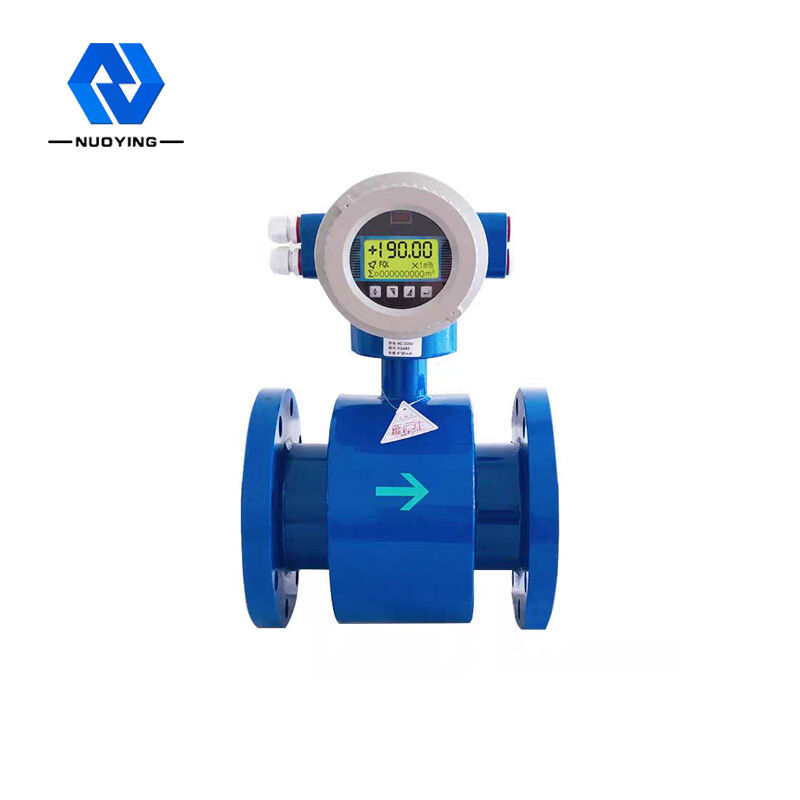

◎ Konwerter wykorzystuje podświetlany wyświetlacz ciekłokrystaliczny, który ułatwia czytanie w bezpośrednim świetle słonecznym lub w ciemnym pomieszczeniu.
Ustawianie parametrów za pomocą przycisków dotykowych na podczerwień można bezpiecznie ustawić bez otwierania pokrywy konwertera w trudnych warunkach.
◎ Przepływomierz to dwukierunkowy system pomiarowy z trzema integratorami: do przodu, do tyłu i różnicą całkowitą;Może wyświetlać przepływ do przodu i do tyłu.
◎ Posiada wiele wyjść: prądowe, impulsowe, do komunikacji cyfrowej, HART.
◎ Konwerter ma funkcje wyjścia alarmu autodiagnostyki, wyjścia alarmu wykrycia pustego ładunku, wyjścia alarmu górnego i dolnego limitu przepływu, kontroli partii i tak dalej.
◎ Może być używany nie tylko do ogólnego wykrywania procesów, ale także do pomiaru masy celulozowej, masy papierniczej i pasty.
◎ Wysokonapięciowy przepływomierz elektromagnetyczny wykorzystuje technologię wyłożenia ekranu PFA, która jest odporna na wysokie ciśnienie i podciśnienie i jest specjalnie stosowana w przemyśle petrochemicznym i mineralnym.
◎ Przyrządy przeciwwybuchowe mogą być używane w odpowiednich miejscach przeciwwybuchowych.
Rurociągowy przepływomierz elektromagnetycznyParametr techniczny
| Typowym zastosowaniem | Pomiar przepływu cieczy w typowym rurociągu | |
| Średnica nominalna | DN6mm-DN3000mm | |
| Ciśnienie nominalne | 0,6 ~ 4,0 MPa (specjalne ciśnienie można dostosować) | |
| Skala | Ustawienie natężenia przepływu 1500:1 < 15m/s | |
| Dokładność pomiaru | Ustawienie domyślne 0,5%, opcjonalne 0,3% lub 0,2%. | |
| Podszewka | kauczuk polichloroprenowy, kauczuk poliuretanowy, silikonowy kauczuk fluorowy, PTFE, perfluoroetylenopropylen (F46) i PFA | |
| Formy elektrod | forma standardowa, zgarniająca i wymienna | |
| Materiał elektrody | 16, Hastelloy B, Hastelloy C, tytan, tantal, stop platyny/irydu, węglik wolframu powlekany stalą nierdzewną | |
| Średnia temperatura | Typ zintegrowany | -20℃~+70℃ |
Typ podziału | podszewka z neoprenu i podszewka z poliuretanu -20℃~+60℃ | |
| PTFE, PFA, F46, wykładzina z kauczuku fluorowego 40℃~+180℃ | ||
| Temperatura otoczenia | -25℃~+60℃ | |
| Wilgotność otoczenia | 5~100%RH (wilgotność względna) | |
| zasilacz | AC220V50Hz/DC24V/3.6V | |
| Pobór energii | < 15 W | |
| Sygnał wyjściowy | częstotliwość, alarm i wyjście impulsowe | |
| Tryb komunikacji | Interfejs komunikacji szeregowej RS232C lub RS485, protokół komunikacyjny HART, z zapisem ochrony odgromowej (10 lat) | |
| zabezpieczenie przed wyłączeniem | Zaprojektowany wewnętrznie z zegarem bez wyłączania, który może przechowywać 16 czasów wyłączenia | |
| Licznik | Suma dodatnia, Total Reverse | |
| Dokładność dopasowania | ± 0,5% wskazanej wartości, ± 0,3% lub 0,2% wskazanej wartości do wyboru | |
| Czas tłumienia | stała Zmienna ciągła jest wybierana w zakresie od 0 do 100 s (90%) | |
| Przewodnictwo dielektryczne | ≥ 20us/cm | |

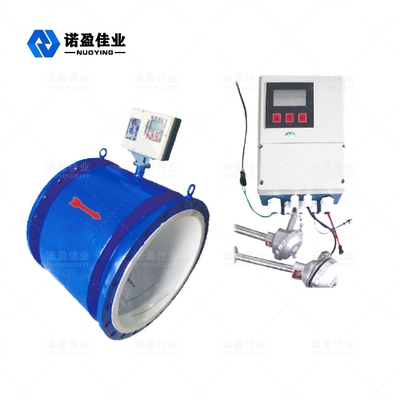

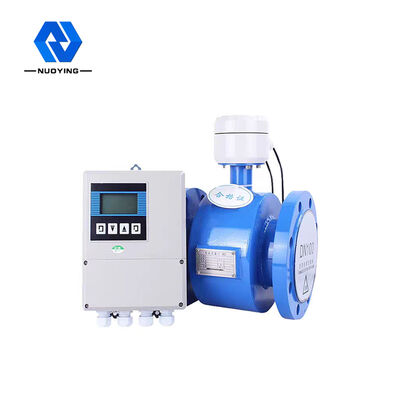

| Typ strukturalny | wszystko w jednym, dzielone, zanurzone, przeciwwybuchowe | |
| Klasa ochrony | IP65, IP67, IP68 (opcjonalnie) | |
| Klasa przeciwwybuchowa | Exia IICT5 Ga, ExdICT5 Gb (szczegóły w certyfikacie) | |
※ Uwagi: produkty można dostosować i zaprojektować zgodnie z określonymi wymaganiami
Rurociągowy przepływomierz elektromagnetyczny Produkt Aplikacje
Jest szeroko stosowany w różnych gałęziach przemysłu, takich jak stalowy, elektroenergetyczny, naftowy, chemiczny, węglowy, metalurgiczny, mineralny, papierniczy, wodociągowy i kanalizacyjny, spożywczy, medyczny i inne.
