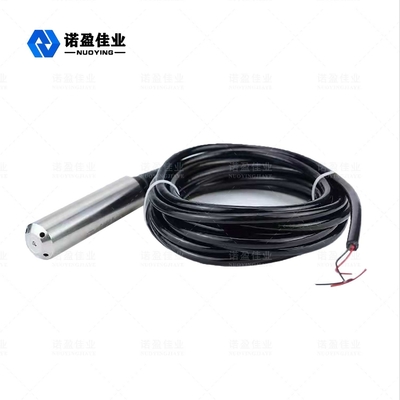

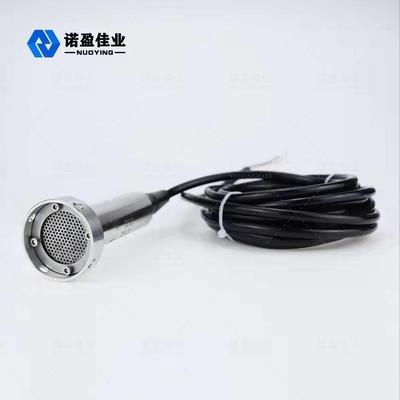

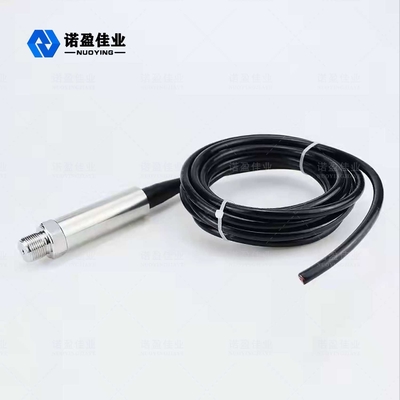

NH93420 Przetwornik poziomu cieczy Przetwornik czujnika ciśnienia

Przetwornik poziomu cieczy serii NH93420 jest rozszerzeniem i rozwojem technologii przetworników ciśnienia, zgodnie z zasadą liniowej zależności między ciśnieniem generowanym przez różny ciężar właściwy cieczy na różnych wysokościach, w celu uzyskania dokładnego pomiaru i transmisji objętości wody, oleju i pasty, wysokość cieczy, waga.

NH93420 Przetwornik poziomu cieczyParametr techniczny

※ Notatka:Produktymoże byćdostosowane wgdospecyficzne wymaganiazużytkownicy!

NH93420 Przetwornik poziomu cieczy Operacyjny Zasada

Przetwornik poziomu cieczy składa się ze specjalnego przewodu doprowadzającego gaz wbudowanego w rurkę kapilarną, złącza zaciskowego oraz sondy.Sonda płynowskazu zbudowana jest z rdzenia ze stali nierdzewnej z membraną u dołu oraz plastikowej obudowy z otworami.Pomiar poziomu cieczy jest w rzeczywistości różnicą między ciśnieniem hydrostatycznym na głowicy sondy a rzeczywistym ciśnieniem atmosferycznym, a następnie czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i element elektroniczny przekształcają różnicę ciśnień w sygnał wyjściowy 4〜20mA .
Gdy hydrostatyczny przetwornik poziomu cieczy zostanie umieszczony na określonej głębokości mierzonej cieczy, wzór na ciśnienie czujnika jest następujący: PA= p・g・h+Po w celu uzyskania wzoru na poziom cieczy:h = PA-Po/ p *g.
W tym samym czasie ciśnienie cieczy jest wprowadzane do komory nadciśnieniowej czujnika przez przewodnictwo gazowe ze stali nierdzewnej, a następnie ciśnienie atmosferyczne na powierzchni cieczy jest podłączone do komory podciśnieniowej czujnika, aby przeciwdziałać Po, z tyłu czujnika i wprowadzić zmierzone ciśnienie czujnika PA-Po= p・g・h.
Jeśli gęstość cieczy jest jednorodna, różnica ciśnień statycznych jest proporcjonalna do wysokości poziomu cieczy.

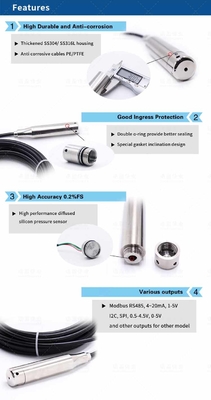

NH93420 Przetwornik poziomu cieczy Cechy konstrukcyjne

• Prosta instalacja, łatwa w użyciu, silna wymienność.
• Nadaje się do pomiaru poziomu cieczy i granicy faz płynnego medium w pojemniku.Oprócz wskazania pola, może być również wyposażony w zdalny nadajnik, przełącznik alarmu, pełną funkcję wykrywania.
• Nowatorskie wskazanie, intuicyjne czytanie, przyciągające wzrok, obserwowanie kierunku wskaźnika można zmienić zgodnie z potrzebami użytkownika.
• Duży zakres pomiarowy, nieograniczony wysokością zbiornika magazynowego.
• Mechanizm wskazujący jest całkowicie odizolowany od badanego medium, z dobrą szczelnością, wysoką niezawodnością i bezpieczną obsługą.
• Prosta konstrukcja, łatwa instalacja, łatwa konserwacja, odporność na korozję, brak zasilania, przeciwwybuchowość.
• Wysoka czułość czujnika, szybka reakcja, dokładne odzwierciedlenie przepływu lub statycznego poziomu cieczy subtelnych zmian, wysoka dokładność pomiaru.
• Z iskrobezpieczną przeciwwybuchowością i izolacją przeciwwybuchową, może być stosowany w różnych niebezpiecznych miejscach.
• Konstrukcja zapobiegająca blokowaniu może realizować pomiar poziomu cieczy w medium pasty.
• Jest bardzo wygodny do odczytu na miejscu dzięki trzem rodzajom głowic wskaźnikowych: 100% skali równej, LED i LCD.
• Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, duża odległość transmisji.
• Precyzyjne unikalne zero, pełny zakres, nieliniowa kompensacja, aby zapewnić precyzję instrumentu w zakresie warunków pracy, długoterminową stabilność.
• Czujnik ciśnienia bezpośrednio wykrywa ciśnienie poziomu cieczy, na które nie ma wpływu bulgotanie mediów, osadzanie.

​
