Szczegóły Produktu:
|
Typowym zastosowaniem: | Mocne mieszanie | Modele produktów: | NYSP-M23 |
---|---|---|---|
Forma anteny: | izolowany twardy pręt | Materiał anteny: | PTFE, 304, 316 (opcjonalnie) |
Skala: | 3M, 20M (można również dostosować) | Temperatura procesu: | - 100 ~ + 150 ° C |
Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 Ga (szczegóły w certyfikacie) |
High Light: | Nadajnik poziomu wejściowego RF 35VDC,mieszający nadajnik poziomu wejściowego RF |
Nadajnik poziomu RF o wysokiej stabilności 13 ~ 35 VDC, odpowiedni do silnych warunków mieszania
Zasada działaniaNadajnik poziomu RF o wysokiej stabilności 13 ~ 35 VDC, odpowiedni do silnych warunków mieszania
Dopuszczalność częstotliwości radiowej to nowy rodzaj technologii kontroli poziomu opracowany z pojemnościowej, zapobiegającej zawieszaniu, bardziej niezawodnej, dokładniejszej i bardziej przydatnej, i jest ulepszeniem technologii poziomu pojemnościowego.Tzw. admitancja częstotliwości radiowej oznacza odwrotność impedancji w elektryczności.Składa się z elementów rezystancyjnych, elementów pojemnościowych i elementów indukcyjnych, a częstotliwość radiowa to widmo radiowe o wysokiej częstotliwości.Dlatego dopuszczalność częstotliwości radiowej można rozumieć jako użycie wysokiej częstotliwości.Fale radiowe mierzą admitancję.Podczas pracy miernika czujnik miernika tworzy wartość admitancji ze ścianką wlewu i mierzonym medium.Gdy zmienia się poziom materiału, odpowiednio zmienia się wartość admitancji, a jednostka obwodu przetwarza zmierzoną wartość admitancji na sygnał wyjściowy poziomu, aby zrealizować pomiar poziomu.

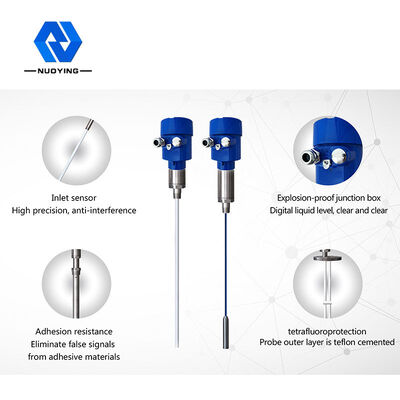

Cechy konstrukcyjneNadajnik poziomu RF o wysokiej stabilności 13 ~ 35 VDC, odpowiedni do silnych warunków mieszania
◎ zapobieganie zawieszaniu: unikalna konstrukcja obwodu osłony jazdy poprawia zdolność zapobiegania zawieszaniu
◎ zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: -100 ℃ ~ 800 ℃

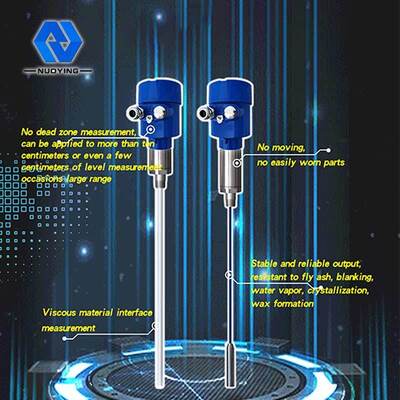

◎ Brak pomiaru martwej strefy, można zastosować do szerokiego zakresu pomiarów poziomu materiału o więcej niż dziesięć centymetrów, a nawet kilka centymetrów
◎Maksymalny zakres pomiarowy może sięgać setek, a nawet setek metrów
◎Pomiar granicy faz lepkich materiałów jest wielką zaletą tego instrumentu
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
◎ brak ruchu, brak części łatwych do zużycia, brak regularnego czyszczenia, konserwacji i debugowania
Parametry techniczneNadajnik poziomu RF o wysokiej stabilności 13 ~ 35 VDC, odpowiedni do silnych warunków mieszania

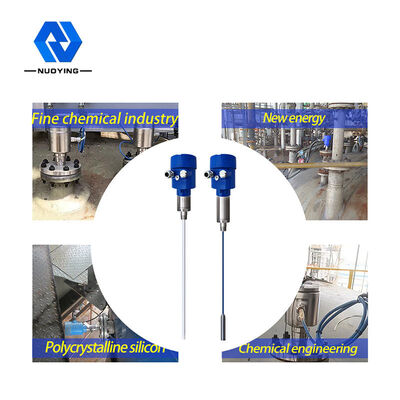

Typowym zastosowaniem | Ciecz (korozja, przewodnictwo, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, studnia głęboka, bardzo duży zasięg i inne okazje) |
Pył (przewodność, proszek izolacyjny itp.) | |
Ciało stałe (przewodność, izolacyjność, ciało stałe izolujące w ultrawysokiej temperaturze itp.) | |
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy pręt, izolowany twardy pręt, izolowany twardy pręt na obu końcach, cylindryczny twardy pręt |
Materiał anteny | PTFE,304,316 |
skala | 3m, 20m (studnia głęboka może mierzyć setki metrów i można ją dostosować) |
Długość fali | 635-650mm |
Precyzja pomiaru | 0,05% ~ 0,1% FS |
Zasilacz | 24VDC |
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
Temperatura procesu | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
Ciśnienie procesowe |
-0,1 ~ 1,6 MPa, -0,1 ~ 4,0 MPa, -0,1 ~ 6,3 MPa
|
Proces łączenia | gwint, kołnierz (do wyboru) |
Interfejs elektryczny | M20*1,5,½ ″NPT |
poziomy ochrony | IP65, IP67, IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: Produkt można dostosować do specyficznych wymagań użytkowników.
