Szczegóły Produktu:
|
| Zakres działania mocy: | 24 V DC | Temperatura procesu sondy: | -40°C~150°C |
|---|---|---|---|
| stabilność: | Brak aktywności, brak łatwych do noszenia części | Klasa ochrony: | IP67 |
| Proces łączenia: | Kołnierz (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 Ga (opcjonalnie) |
| Wyjście sygnału: | 4…20mA /HART/RS485/ Modbus. | Ciśnienie procesowe: | -0,1 ~ 2,5 MPa |
| High Light: | Obwód nadajnika poziomu przenikalności RF,żrący płynny przełącznik poziomu przenikania RF,nadajnik RF typu admitancji IP67 |
||

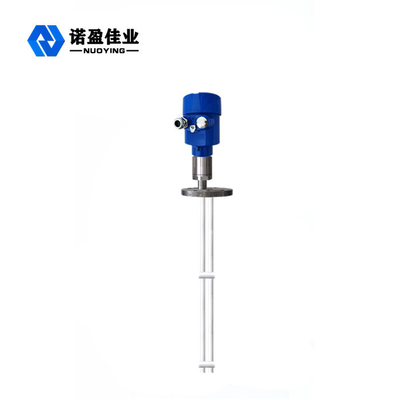

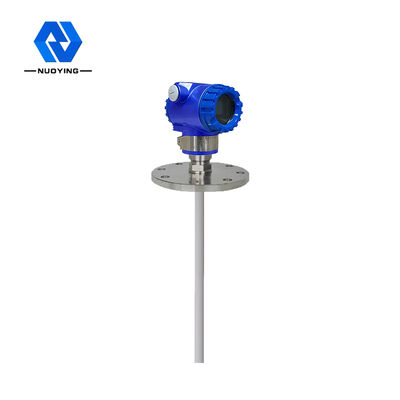

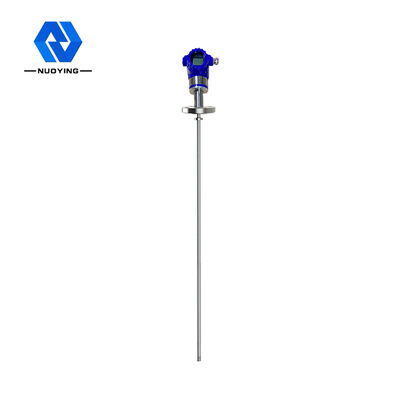

Unikalna konstrukcja obwodu Przetwornik poziomu przenikalności RF dla silnie żrącej cieczy
Zasada działaniaUnikalna konstrukcja obwodu Przetwornik poziomu przenikalności RF dla silnie żrącej cieczy
Miernik poziomu materiału wykorzystuje technologię wysokiej częstotliwości do generowania sygnału częstotliwości radiowej o niskiej mocy na sondzie z obwodu elektronicznego.Sonda działa jak czuły element i przekazuje do obwodu elektronicznego zmiany sygnału spowodowane przez stałą dielektryczną poziomu materiału;zmiany te obejmują pojemność i zmianę konduktancji, a więc reaktancja (sygnał całkowitej zmiany reaktancji pojemnościowej i impedancji) jest przetwarzana w obwodzie elektronicznym;zmiana reaktancji powoduje zmianę fazy sygnału wysokiej częstotliwości na biegunie.W związku z tym zmienia się również różnica faz między sygnałem o wysokiej częstotliwości na biegunie a sygnałem odniesienia w obwodzie elektronicznym.Po przetworzeniu zmiany obwód wyjściowy napędu wysyła sygnał alarmowy w celu wykrycia, czy w silosie znajduje się materiał.
Cechy konstrukcyjneUnikalna konstrukcja obwodu Przetwornik poziomu przenikania RF dla silnej żrącej cieczy
◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się
◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃
◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów
◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów
◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)
parametry techniczneUnikalna konstrukcja obwodu Przetwornik poziomu przenikania RF dla silnej żrącej cieczy
| Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje) |
| Pył (przewodnictwo, proszek izolacyjny itp.) | |
| Solidny (przewodzący, izolujący, izolujący w bardzo wysokich temperaturach, itp.) | |
|
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek |
| Materiał anteny | PTFE,304,316 |
| skala | 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować) |
| Długość fali | 635-650mm |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
| Temperatura procesu | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Ciśnienie procesowe |
-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa |
| Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
