Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz o niskiej stałej dielektrycznej | Materiał anteny: | Twardy pręt beczki |
|---|---|---|---|
| Zasilacz: | 24 V DC | Średnia temperatura: | -40~+200℃ |
| Ciśnienie procesowe: | -0,1 ~ 8,0 MPa | połączenie procedury: | Gwint, kołnierz (opcjonalnie) |
| Poziomy ochrony: | IP6 7 | klasyfikacja przeciwwybuchowa: | ExiaIICT6 (opcjonalnie) |
| High Light: | Przetwornik poziomu RF z prętem twardym,przetwornik cieczy RF o niskiej stałej dielektrycznej |
||

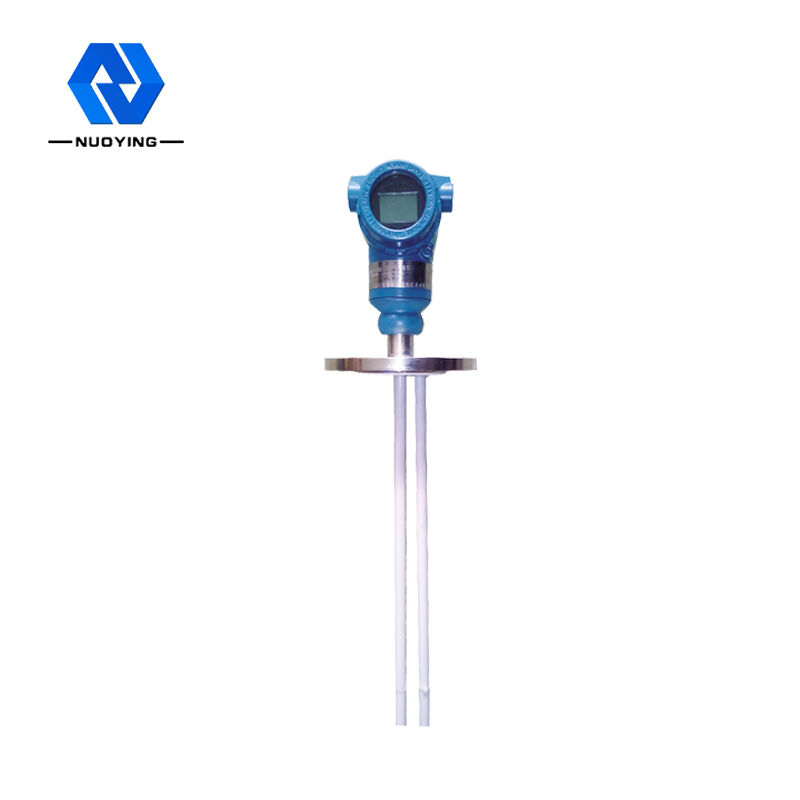

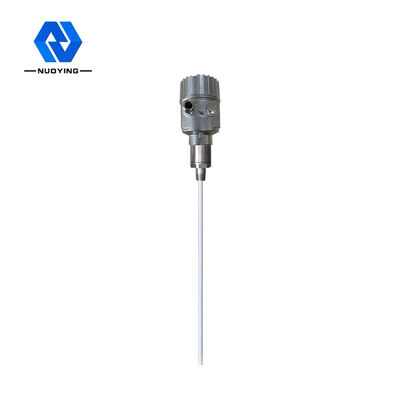

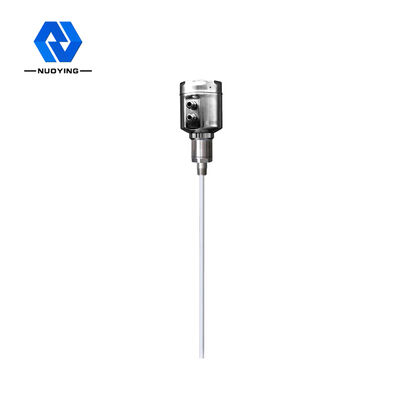

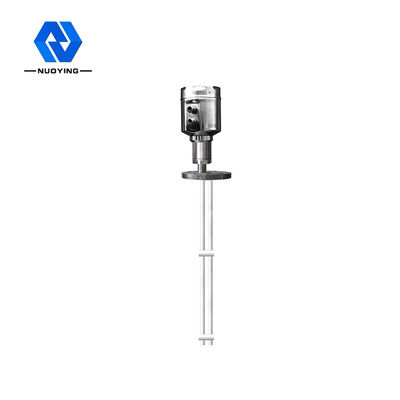

NYSP-M21 Nadajnik poziomu przenikania RF dla cieczy o niskiej stałej dielektrycznej
Zasada działania przetwornika poziomu przenikalności NYSP-M21 RF dla cieczy o niskiej stałej dielektrycznej
Miernik poziomu admitancji RF składa się głównie z części detekcyjnej i części transmisyjnej.Część wykrywająca zawiera sondę, obudowę ochronną itp.;, Wzmacniacz napędu modulacji, łącze tłumiące filtr, ograniczenie napięcia i obwód konwersji napięcia na prąd itp. Zgodnie z zasadą mostka zwiększona pojemność spowodowana wzrostem poziomu cieczy powoduje, że mostek jest niezrównoważony.Jednocześnie napięcie wyjściowe demodulatora, które jest proporcjonalne do asymetrii mostka, jest filtrowane i wzmacniane, tłumione na wyjściu i przekształcane na napięcie/prąd.Sygnał prądowy 4-20mA proporcjonalny do poziomu.Niezależnie od tego, czy jest to miernik poziomu pojemności częstotliwości radiowej, czy miernik poziomu admitancji częstotliwości radiowej, może dokładnie zmierzyć poziom medium, ale w porównaniu ze zwykłym miernikiem poziomu pojemności częstotliwości radiowej, miernik poziomu admitancji częstotliwości radiowej jest bardziej odpowiedni do pomiaru poziom materiału, ponieważ może Wpływ zawieszonego materiału na pomiar poziomu materiału jest dobrze obsługiwany.
Cechy konstrukcyjneprzetwornika poziomu NYSP-M21 RF dla cieczy o niskiej stałej dielektrycznej
◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się
◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃
◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów
◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów
◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)
parametry techniczneprzetwornika poziomu NYSP-M21 RF dla cieczy o niskiej stałej dielektrycznej
| Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje) |
| Pył (przewodnictwo, proszek izolacyjny itp.) | |
| Solidny (przewodzący, izolujący, izolujący w bardzo wysokich temperaturach, itp.) | |
|
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek |
| Materiał anteny | PTFE,304,316 |
| skala | 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować) |
| Długość fali | 635-650mm |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
| Temperatura procesu | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Ciśnienie procesowe |
-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa |
| Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
