Szczegóły Produktu:
|
| Stosunek zasięgu: | 20:1 | Klasa dokładności: | rodzaj rury: gatunek 0,5, gatunek 1,0; |
|---|---|---|---|
| Normalna gumowa podszewka: | -20~+60°C | Podszewka z gumy wysokotemperaturowej: | -20~+90°C |
| Podszewka z PTFE: | -30~+100°C | Podszewka tetrafluoro w wysokiej temperaturze: | -20~+180°C |
| Zakres natężenia przepływu: | 0,1－10m/s | Zasilacz: | 220VAC lub 24VDC |
| High Light: | Przepływomierz elektromagnetyczny NYLD,inteligentny przepływomierz elektromagnetyczny 10 m/s,inteligentny miernik pola elektromagnetycznego 20mA |
||

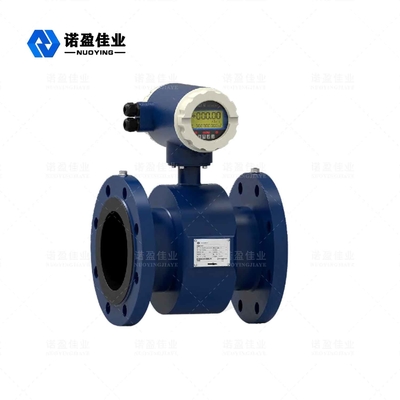

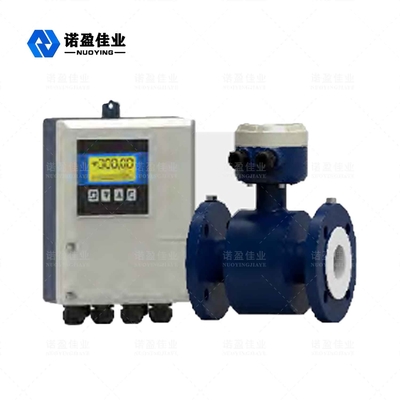

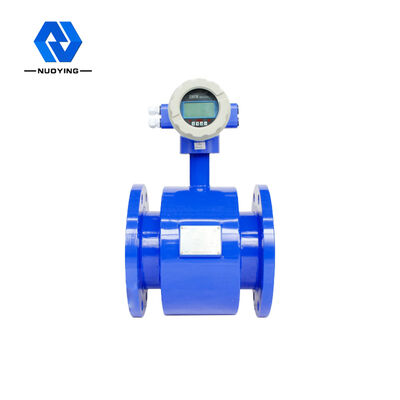

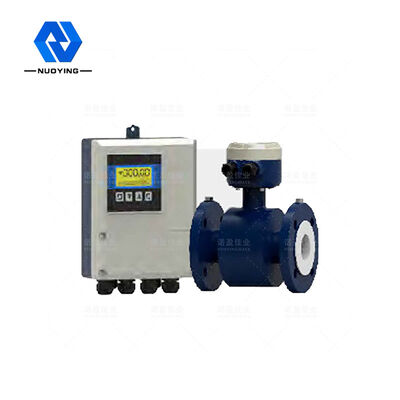

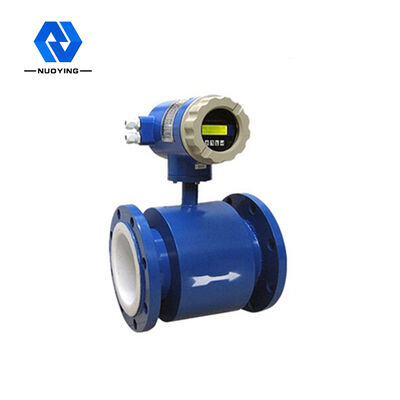

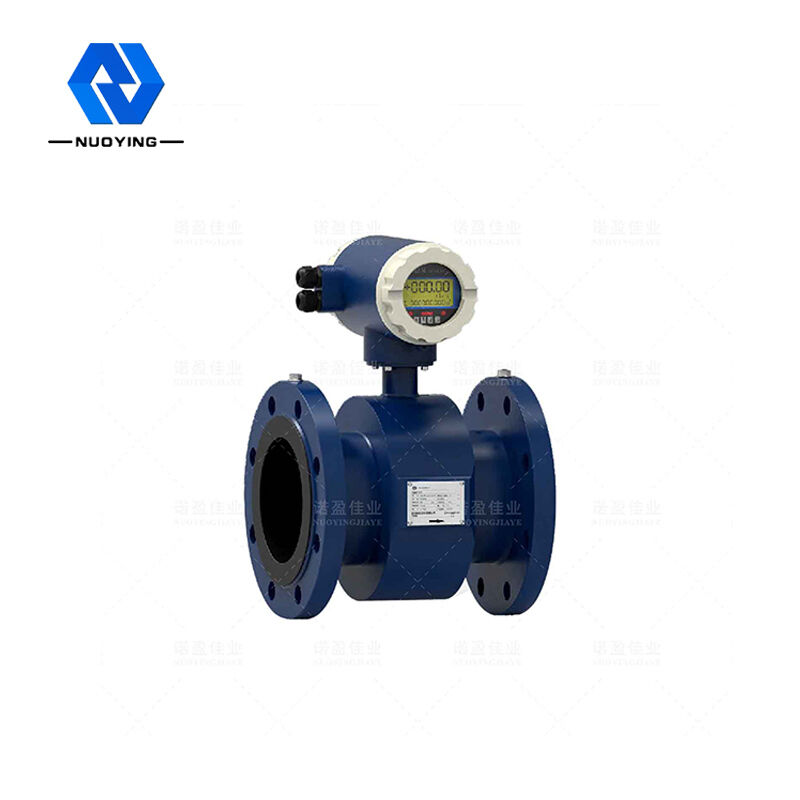

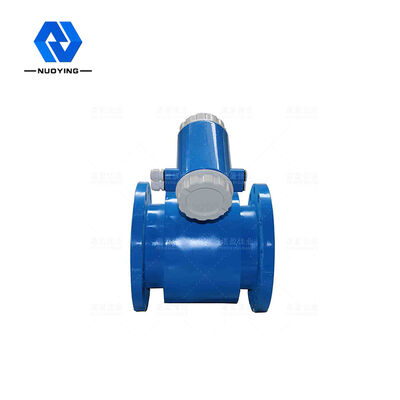

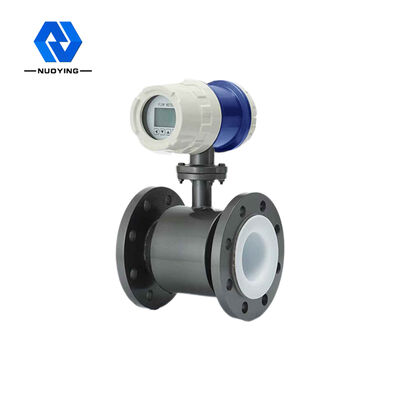

NYLD 4-20mA Inteligentny przepływomierz elektromagnetyczny 0.1-10m/S Wysoka precyzja
Inteligentny przepływomierz elektromagnetyczny NYLD
Przepływomierz elektromagnetyczny typu inteligentnego NYLD składa się z czujnika i przetwornika.Opiera się na prawie indukcji elektromagnetycznej Faradaya, które służy do pomiaru przepływu objętościowego cieczy przewodzącej o przewodności większej niż 5 μs/cm.Jest to miernik indukcyjny do pomiaru strumienia objętości medium przewodzącego.Oprócz pomiaru przepływu objętościowego cieczy ogólnie przewodzącej, może być również stosowany do pomiaru przepływu objętościowego silnie żrących cieczy, takich jak mocny kwas i zasady oraz jednorodna ciecz-stała dwufazowa ciecz zawiesinowa, taka jak zawiesina, miazga i masa papiernicza .Jest szeroko stosowany do pomiaru przepływu ropy naftowej, przemysłu chemicznego, metalurgicznego, tekstylnego, papierniczego, ochrony środowiska, spożywczego i innych sektorów przemysłowych oraz gospodarki komunalnej, budownictwa wodnego, rzek i innych dziedzin.
Inteligentny przepływomierz elektromagnetyczny NYLD Techniczny Parametry
|
Standardowy nominalny średnica (mm) (specjalne specyfikacje można dostosować) |

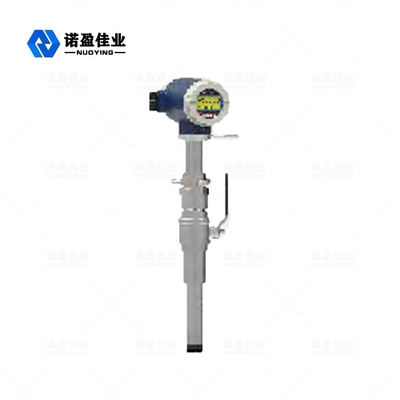

JB/T 9248-2015 wykładzina z PTFE typu rury: DN10~DN600;tusz gumowy do rur: DN40~DN2200 Typ wtyczki: DN150 ~ DN3000 |
| Kierunek przepływu | Pozytywny i negatywny |
| Stosunek zasięgu | 20:1 |
| Błąd powtarzalności | ±0,1% mierzonej wartości |
| Klasa dokładności |
rodzaj rury: gatunek 0,5, gatunek 1,0; Wtyczka: klasa 1,5, klasa 2,0 |
| Zmierzona temperatura medium |
Normalna gumowa podszewka: -20 ~ + 60 ° C Podszewka gumowa o wysokiej temperaturze: -20 ~ + 90 ° C Podszewka z PTFE: -30~+100°C Podszewka z tetrafluoro wysokiej temperatury: -20 ~ +180°C |
|
Znamionowe ciśnienie robocze (wysokie ciśnienie można dostosować)
|
DN10 (DN150: ≤1,6 MPa) DN200 (DN350: ≤1,0 MPa) DN400 (DN1000: ≤0,6 MPa) DN450 (DN2200: ≤0,25 MPa) |
| Zakres natężenia przepływu | 0,1－10m/s |
| Zakres przewodności | Przewodność mierzonego płynu wynosi ≥5μs/cm |
| Wyjście sygnału | 4-20mA (rezystancja obciążenia 0~750Ώ), impuls/częstotliwość, poziom sterowania |
| Wyjście komunikacyjne |
Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART |
| Zasilacz | 220VAC lub 24VDC |
|
Wymagane proste długość rury |
Upstream ≥5DN downstream ≥2DN |
| Tryb połączenia | Przepływomierz i rura wykorzystują połączenie kołnierzowe, a kołnierz spełnia normę krajową: GB / T9115.1-200 |
| Klasa przeciwwybuchowa | ExdllСT6 |
| Stopień ochrony | IP65, można go dostosować do IP68 |
| Temperatura otoczenia | －25～＋60℃ |
| Wilgotność otoczenia | 5%～95% |
| Całkowity pobór mocy | Mniej niż 20W |
Inteligentny przepływomierz elektromagnetyczny NYLD Operacyjny Zasada
Zgodnie z zasadą indukcji elektromagnetycznej Faradaya para elektrod detekcyjnych jest zamontowana na ściance rury prostopadle do osi rury pomiarowej i linii siły magnetycznej. magnetyczna linia siły do generowania indukowanego potencjału. Indukowany potencjał jest wykrywany przez dwie elektrody detekcyjne, a wartość jest proporcjonalna do natężenia przepływu. Wartość wynosi:
E=KBVD gdzie: potencjał indukowany E;
K-współczynnik związany z rozkładem pola magnetycznego i długością osiową;
intensywność indukcji magnetycznej B;
Średnie natężenie przepływu cieczy przewodzącej V;
rozstaw elektrod D;(zmierzyć wewnętrzną średnicę rury)
Czujnik przekazuje indukowany potencjał Eas jako sygnał przepływu do przetwornika. Po serii procesów cyfrowych, takich jak wzmocnienie i filtrowanie konwersji, chwilowe natężenie przepływu i skumulowane natężenie przepływu są wyświetlane na wyświetlaczu ciekłokrystalicznym z matrycą punktową z podświetleniem. -20mA wyjście, wyjście alarmowe i wyjście częstotliwościowe, posiada interfejs komunikacyjny RS-485 i obsługuje HART i MODBUS
protokoły.
Inteligentny przepływomierz elektromagnetyczny NYLD Cechy konstrukcyjne
■ Pełne przetwarzanie cyfrowe, silna zdolność przeciwzakłóceniowa, niezawodny pomiar, wysoka precyzja, zakres pomiaru przepływu może osiągnąć 150:1;
■ Zasilacz o bardzo niskim poziomie EMI, duży zakres napięcia odpowiedniego zasilacza, dobra odporność na zakłócenia EMI;
■Zastosuj 16-bitowy mikroprocesor o dużej szybkości działania, wysokiej precyzji i programowalnym wzbudzaniu falą prostokątną o niskiej częstotliwości, poprawiający stabilność pomiaru przepływu i niski pobór mocy;
■ Używaj części SMD i technologii montażu powierzchniowego (SMT), wysoka niezawodność obwodu;
■ Brak ruchomych części w rurze, brak części blokujących przepływ i prawie brak dodatkowych strat ciśnienia podczas pomiaru;
■ Może modyfikować asortyment online na miejscu zgodnie z rzeczywistymi potrzebami użytkowników;
■ Wyniki pomiarów są niezależne od parametrów fizycznych, takich jak rozkład prędkości przepływu, ciśnienie płynu, temperatura, gęstość, lepkość;
■ Podświetlany wyświetlacz LCD o wysokiej rozdzielczości, obsługa pełnego chińskiego menu, łatwy w użyciu, łatwy w obsłudze, łatwy do nauczenia się i zrozumienia;
■ Z cyfrowym wyjściem sygnału komunikacyjnego, takim jak RS485, RS232, Hartand Modbus (opcja);
■ Z funkcją autotestu i autodiagnostyki;
■ Z funkcją godzinowej rejestracji całkowitej, rejestrującą całkowitą ilość przepływu w godzinach, odpowiednią do pomiaru z podziałem czasu (opcjonalnie);
■Istnieją trzy integratory, które mogą wyświetlać odpowiednio wielkość akumulacji w przód, wielkość akumulacji wstecznej i wielkość obliczania różnicy. Istnieje wewnętrzny zegar wyłączania, który może zarejestrować 16 czasów wyłączenia.(opcjonalny);
■ Dzięki ręcznemu operatorowi na podczerwień, szybkości komunikacji 115 KHZ, może obsługiwać wszystkie funkcje konwertera zdalnie, bez kontaktu (opcjonalnie).
