Szczegóły Produktu:
|
| Dokładność:: | ±0,5%R， ±1%R (poniżej DN200) | Zakres natężenia przepływu:: | 0,5－10m/s |
|---|---|---|---|
| Wilgotność otoczenia:: | 5%～95% | Wyjście sygnału:: | 4-20mA |
| Średnica nominalna:: | 15~800mm | Stopień ochrony:: | IP65, można go dostosować do IP67 |
| Najwyższa średnia temperatura: | +80℃ | Stopień ochrony: | Oddzielny typ IP68, IP65 |
| High Light: | Przepływomierz elektromagnetyczny NYLL-CH,przepływomierz elektromagnetyczny 15mm,przetwornik przepływu elektromagnetycznego ze stali nierdzewnej |
||

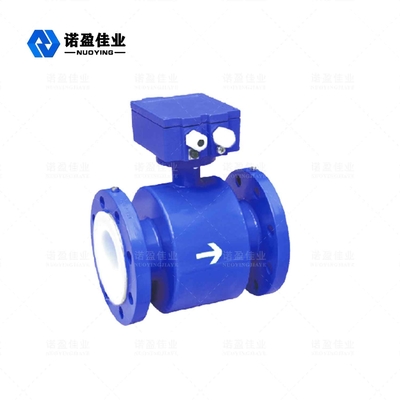

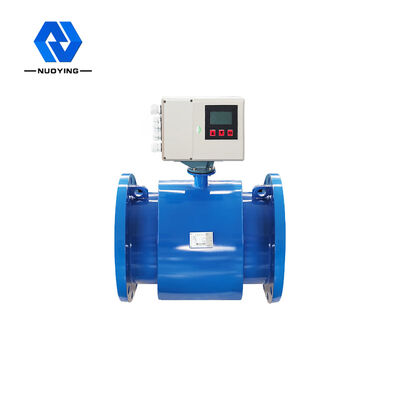

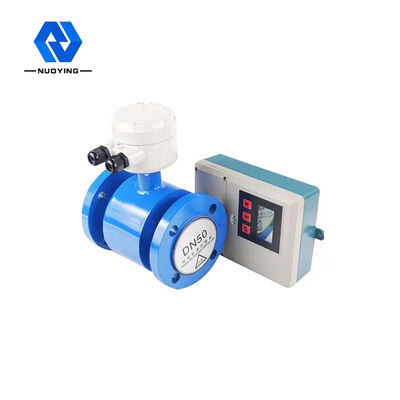

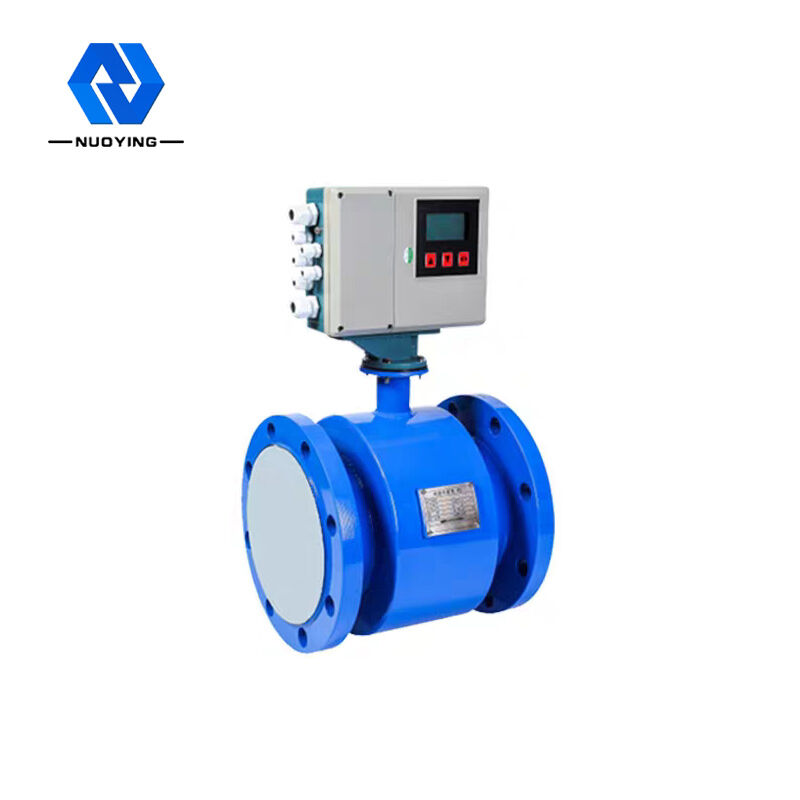

Przetwornik przepływu elektromagnetycznego NYLL-CH 15 mm do 800 mm ze stali nierdzewnej

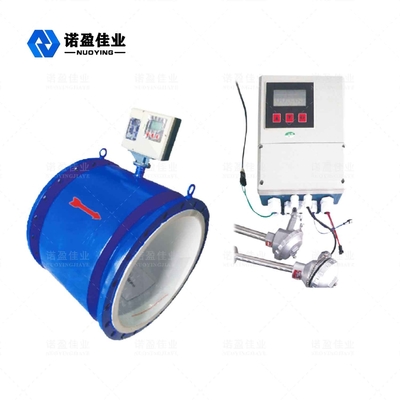

NYLL-CH elektromagnetyczny miernik ciepłar
Elektromagnetyczny licznik energii cieplnej serii NYLL-CH jest miernikiem pomiarowym do pomiaru ciepła uwalnianego przez płyn cieplny obciążony w systemie wymiany ciepła. Wykorzystuje wysoką precyzję, wysoką niezawodność przepływomierza elektromagnetycznego jako pomiar przepływu, przy użyciu wysokiej precyzja, wysoka stabilność platynowej rezystancji termicznej do pomiaru temperatury, dzięki czemu licznik energii cieplnej ma bardzo doskonałą wydajność pomiarową. Może być szeroko stosowany w pomiarach cywilnych obszarów mieszkalnych, budynków biurowych, przedsiębiorstw i instytucji centralnego ogrzewania , ogrzewanie, klimatyzacja i inne ciepło.
NYLL-CH elektromagnetyczny miernik ciepłarParametry techniczne
|
Standard Średnica nominalna Zakres natężenia przepływu Precyzja Średnia przewodność |
JB/T 9248-2015/GB/T32224-2015/CJ128-2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (poniżej DN200) Wartość teoretyczna ≥5uS/cm, rzeczywista wartość użytkowa ≥30uS/cm. |
|||
| Ciśnienie nominalne | Standardowy 1,0 MPa | Opcjonalnie 1,6 MPa | Opcjonalnie 2,5 MPa | Opcjonalnie 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura otoczenia |
Czujnik Zintegrowany typ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - + 55 ℃ |
||
|
Najwyższy średni temperatura |
Zintegrowany typ | +80℃ | ||
|
Oddzielny typ |
Podszewka z neoprenu (CR) | +80℃ | ||
| Kauczuk silikonowy (FVMQ) | -20-+250 ℃ | |||
|
PTFE (PFA) Wykładzina PTFE (F4) Podszewka z polifluoroetylenu i propylenu (F46) |
+80℃或+120℃ | |||
|
Sygnał wyjściowy Rozmiar portu kablowego Napięcie zasilania Pobór mocy Tryb komunikacji Materiał elektrody sygnałowej i elektrody uziemiającej Forma elektrody Liczba elektrod Kołnierz przyłączeniowy Kołnierz przyłączeniowy |
4-20mA;impuls / częstotliwość 2kHz (domyślnie), SKHz (maks.): M20*1.5 (standardowe nylonowe złącze wodoodporne, opcjonalnie złącze metalowe przeciwwybuchowe) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, obsługuje standardowy protokół MODBUS - RTU, protokół HART, GPRS Stal nierdzewna 316L, Hastelloy C, Hastelloy B, tytan, tantal, platyna Typ wkładany między elektrodami, elektrody typu wkładanego zewnętrznie należy dostosować; Standardowe 3-4 elektrody (2 elektrody pomiarowe, „elektrody uziemiające), konfigurowane według kalibru” Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) |
|||
| Materiał pierścienia uziemiającego | Stal nierdzewna, stal nierdzewna zawierająca molibden | |||
| DN15-DN450 | Stal nierdzewna lCr18Ni9Ti (normalna austenityczna stal nierdzewna SUS321) | |||
| Materiał obudowy | Standardowa stal węglowa, stal nierdzewna wymaga dostosowania | |||
| Stopień ochrony | Oddzielny typ IP68, IP65 | |||
| Zintegrowany typ IP65 | ||||
NYLL-CH elektromagnetyczny miernik ciepłar Cechy konstrukcyjne

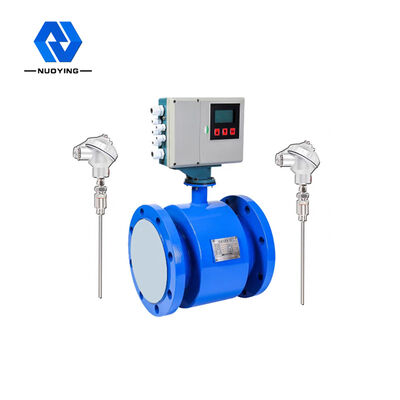

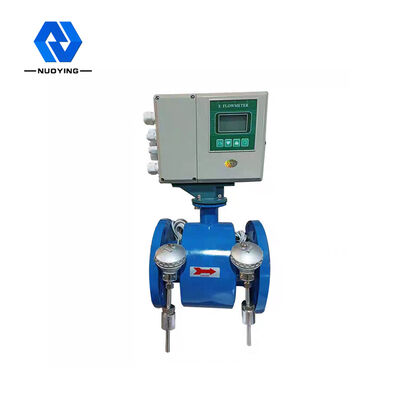

Rezystancja termiczna PT1000 służy do pomiaru temperatury, a przepływomierz elektromagnetyczny do pomiaru przepływu, o wysokiej dokładności pomiaru, stabilności i niezawodności oraz doskonałej wydajności.
◎ Rura pomiarowa nie ma części oporowych, nie ma uszkodzeń ciśnieniowych, nie ma na nie wpływu zła jakość wody.
◎ Zakres mierzonego przepływu jest szeroki, a natężenie przepływu można ustawić w zakresie od 0,5 m/s do 10 m/s.
◎ Duży ekran z podświetleniem LCD w języku chińskim, można go wyraźnie odczytać w silnym świetle i bez światła.
◎ Posiada funkcję jednoczesnego wyświetlania skumulowanego natężenia ciepła, skumulowanego natężenia przepływu, chwilowego natężenia ciepła, chwilowego natężenia przepływu, temperatury na wlocie wody, temperatury wody wypływającej i innych danych.
◎ Przyjęto metodę korekcji ciepła entalpii termicznej z losową zmianą temperatury, aby zapewnić dokładny pomiar przy różnych temperaturach wody.
◎ Z cyfrowym wyjściem komunikacyjnym MODBUS, HART, GPRS, PROFIBUS, wygodnym do zdalnej komunikacji. Funkcja ochrony hasłem, nie można modyfikować parametrów pracy bez hasła.
