Szczegóły Produktu:
|
| Typowym zastosowaniem: | Przewodząca ciecz, przewodzący stały proszek | Materiał anteny: | Izolowany sztywny pręt PTFE/304 (opcjonalnie) |
|---|---|---|---|
| Zasilacz: | 24 V DC | Średnia temperatura: | -40 ~ + 140 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | połączenie procedury: | Gwint 3/4 BSPT, kołnierz (opcjonalnie) |
| Poziomy ochrony: | IP 67 | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus…. |

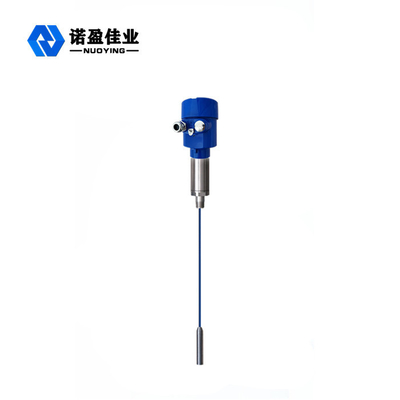

NYSP-M17 Nadajnik poziomu przenikalności RF o wysokiej czułości z unikalną konstrukcją obwodu tarczy napędowej
Zasada działania przetwornika poziomu NYSP-M17 o wysokiej czułości RF z unikalną konstrukcją obwodu tarczy napędowej
Technologia pomiaru admitancji na częstotliwości radiowej jest technologią pomiaru poziomu o wyjątkowych zaletach.Chociaż koncepcja jest podobna do ogólnej technologii pomiaru pojemnościowego, technologia admitancji RF obejmuje obwody tarczy sterującej i obwody przerywacza w jednostce elektronicznej, umożliwiając w ten sposób oddzielne pomiary impedancji i pojemności.Zgodnie z prawami fizyki można obliczyć, że impedancja i pojemność każdego wiszącego materiału są takie same, więc efekt wiszącego materiału można zmierzyć i wyeliminować z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylacyjnego.
Cechy konstrukcyjneNYSP-M17 wysokiej czułości nadajnika poziomu przenikalności RF z unikalną konstrukcją obwodu tarczy napędowej
◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się
◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃
◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów
◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów
◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)
parametry techniczneNYSP-M17 wysokiej czułości nadajnika poziomu przenikalności RF z unikalną konstrukcją obwodu tarczy napędowej
| Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje) |
| Pył (przewodnictwo, proszek izolacyjny itp.) | |
| Stałe (przewodzące, izolujące, izolujące w bardzo wysokich temperaturach itp.) | |
|
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek |
| Materiał anteny | PTFE,304,316 |
| skala | 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować) |
| Długość fali | 635-650mm |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
| Temperatura procesu | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Ciśnienie procesowe |
-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa |
| Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
