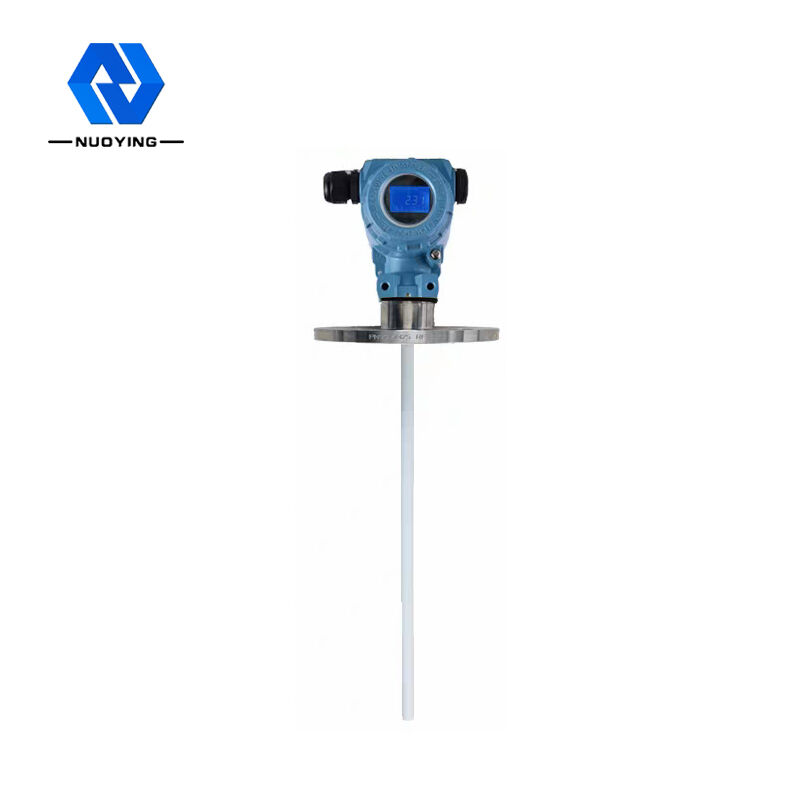

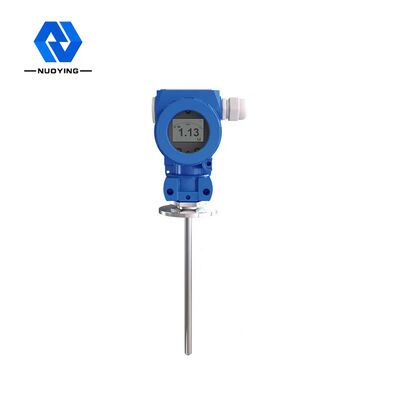

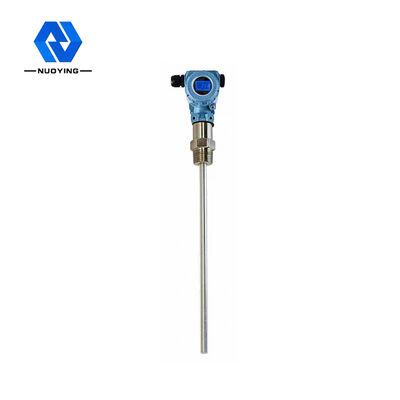

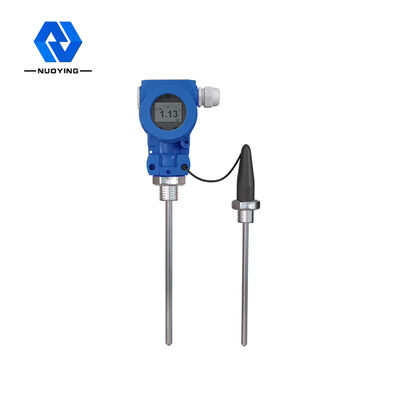

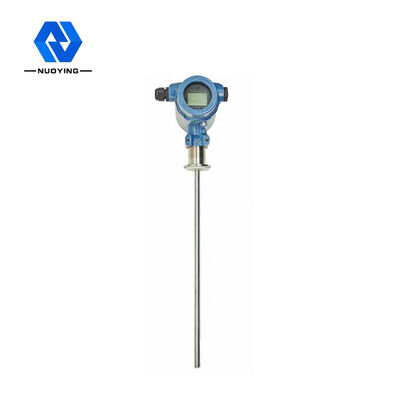

Przetwornik poziomu dopuszczenia RF NYSP o wysokiej czułości z unikalną konstrukcją obwodu osłony napędowej

Przetwornik poziomu dopuszczenia RF NYSP o wysokiej czułości z unikalną konstrukcją obwodu osłony napędowej

Nazwa marki:	NUOYINGJIAYE
Numer modelu:	NYSP
MOQ:	1 szt.
Cena £:	$400~$800/pc
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 szt / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi (Chiny)

Orzecznictwo:

Typowe zastosowanie:

Przewodząca ciecz, przewodzący stały proszek

Materiał anteny:

Izolowany sztywny pręt PTFE/304 (opcjonalnie)

Zasilanie:

24 V prądu stałego

Średnia temperatura:

-40 ~ + 140 ℃

Presja procesu:

-0,1 ~ 4,0 MPa

PROCEDURA Powiązanie:

Gwint 3/4 BSPT, kołnierz (opcjonalnie)

poziomy ochrony:

Wyjście sygnału:

4...20mA/HART/RS485/Modbus….

Szczegóły pakowania:

karton, 60cm×30cm×30cm

Możliwość Supply:

1000 szt / miesiąc

Opis produktu

Wysokoczuły transmiter poziomu z admittancją RF z unikalnym projektem obwodu ekranowania napędowego

Zasada działania Wysokoczułego transmitera poziomu z admittancją RF z unikalnym projektem obwodu ekranowania napędowego

Technologia pomiaru admittancji radiowej to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcyjnie podobna do ogólnej technologii pomiaru pojemnościowego, technologia admittancji RF zawiera obwody ekranowania napędowego i obwody chopperowe w jednostce elektronicznej, umożliwiając tym samym oddzielny pomiar impedancji i pojemności. Z praw fizyki można obliczyć, że impedancja i pojemność dowolnego materiału wiszącego są takie same, więc efekt materiału wiszącego można zmierzyć i wyeliminować z całkowitego sygnału wyjściowego poprzez przesunięcie fazowe obwodu oscylacyjnego.

Cechy konstrukcyjne Wysokoczułego transmitera poziomu z admittancją RF z unikalnym projektem obwodu ekranowania napędowego

◎ anty-przywieranie: unikalny projekt obwodu ekranowania napędowego poprawia zdolność anty-przywierania

◎ zakres zasilania: zakres pracy zasilania: 13 ~ 35vdc

◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃

◎Brak martwej strefy pomiaru, może być stosowany do szerokiego zakresu pomiaru poziomu materiału od kilkunastu centymetrów lub nawet kilku centymetrów

◎Maksymalny zakres pomiarowy może osiągnąć setki metrów, nawet setki metrów

◎Pomiar interfejsu materiałów lepkich jest dużą zaletą tego instrumentu

◎stały i niezawodny sygnał wyjściowy, odporny na pył lotny, opadający materiał, parę wodną, krystalizację i wosk

◎no ruchomych części, brak części łatwych do zużycia, brak regularnego czyszczenia, konserwacji i debugowania

Parametry techniczne Wysokoczułego transmitera poziomu z admittancją RF z unikalnym projektem obwodu ekranowania napędowego

Typowe zastosowanie	Ciecz (korozyjna, przewodząca, o niskiej stałej dielektrycznej, mieszana, interfejsowa, elektrycznie odwadniająca, lepka, głęboka studnia, ultra-szeroki zakres i inne okazje)
	Pył (przewodzący, proszek izolacyjny itp.)
	Ciało stałe (przewodzące, izolacyjne, izolacyjne w ultra-wysokiej temperaturze itp.)
model produktu	NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24
Forma anteny	Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, sztywny pręt, izolowany sztywny pręt, izolowany sztywny pręt na obu końcach, cylindryczny sztywny pręt
Materiał anteny	PTFE,304,316
zakres pomiarowy	3m, 20m (głęboka studnia może mierzyć setki metrów i można ją dostosować)
Długość fali	635-650mm
Precyzja pomiaru	0.05%~0.1%F.S
Zasilanie	24VDC
sygnał wyjściowy	4...20mA/HART/ RS485/Modbus….
Temperatura procesu	-40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃
Ciśnienie procesu	-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa
Przyłącze procesowe	gwint,kołnierz (do wyboru)
Interfejs elektryczny	M20*1.5,½ ″NPT
poziomy ochrony	IP65,IP67,IP68 (do wyboru)
Klasa przeciwwybuchowości	Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie)

※Uwaga:Produkt można dostosować do specyficznych wymagań użytkowników.
