Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz (czysta, smarująca, żrąca ciecz itp.) | Model produktu: | NH-93420 |
---|---|---|---|
Typ anteny: | Kabel, twardy pręt, kabel antykorozyjny, typ pręta antykorozyjnego | Dokładność pomiaru: | 0~170m, 0~4m, 0~170m, 0~4m |
materiał obudowy: | Aluminium, stal nierdzewna (opcjonalnie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
Zasilanie: | 24VDC | Wyjście sygnału: | 4-20 mA /HART/RS485/Modbus |
Znakomita struktura glebyNH-93420SeryLpłynLevelTokupant DoRóżne płynyPomiar poziomuAplikacje
WysokiStabilność i precyzjaNH-93420SeryLpłynLevelTokupantPełna ochronadOZasada działania

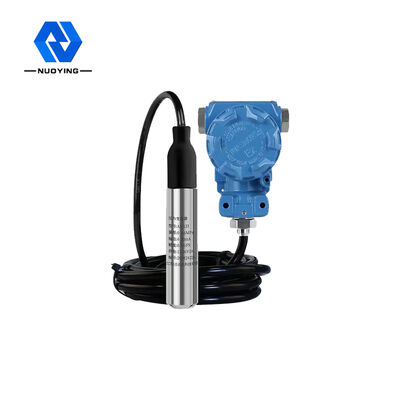

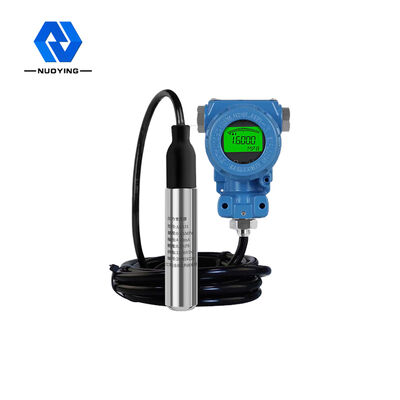

Przetwornik poziomu cieczy serii NH-93420 został zaprojektowany jako całkowicie ze stali nierdzewnej iw pełni uszczelniony, zanurzony, piezorezystancyjny przyrząd do pomiaru poziomu cieczy.Ten produkt składa się z piezorezystancyjnego czujnika ciśnienia o wysokiej stabilności i niezawodności zagranicznych znanych marek, a także z precyzyjnego inteligentnego obwodu przetwarzania nadajnika.Wykorzystuje również precyzyjną cyfrową technologię kompensacji temperatury i technologię korekcji nieliniowej w celu konwersji zmierzonej wartości poziomu cieczy na standardowe wyjście sygnału.Wodoodporny kabel jest połączony z zewnętrzną powłoką, rurą wentylacyjną w kablu, dzięki czemu może działać przez długi czas.Zintegrowana struktura i ustandaryzowane wyjście sygnału zapewniają wygodę użytkowania w terenie i automatyczne sterowanie.Ten produkt działa w systemie dwuprzewodowym.Jest mały, lekki, łatwy w instalacji i łatwy w użyciu.Nadaje się do pomiaru i kontroli poziomu cieczy w przemyśle naftowym, chemicznym, elektrowniach, wodociągach miejskich i eksploracji temperatury wody.
Pa: ciśnienie przedniego poziomu cieczy czujnika
p: Gęstość mierzonej cieczy
Po: ciśnienie atmosferyczne powyżej poziomu cieczy
g: Lokalne przyspieszenie grawitacyjne terenu
h: Głębokość czujnika w cieczy |
NH-93420SeryLpłynLevelTokupant Cecha konstrukcyjna
◎ Wysoka stabilność i precyzja.
◎ Znakomita konstrukcja, którą można bezpośrednio umieścić w mierzonym medium w celu pomiaru poziomu cieczy, a instalacja i użytkowanie są dość wygodne.
◎ Solidna konstrukcja, brak ruchomych części, wysoka niezawodność i długa żywotność, precyzyjny pomiar można przeprowadzić od wody, oleju do pasty o wysokiej lepkości i nie ma na nie wpływu pienienie, osadzanie i właściwości elektryczne mierzonego medium.
◎ Szeroki zakres kompensacji temperatury.
◎ Posiada ochronę przed odwróceniem fazy zasilania, ochronę przed przeciążeniem, ochronę odgromową i ochronę przed zakłóceniami o częstotliwości radiowej.
NH-93420SeryLpłynLevelTokupant TechnicznyParametr
Typowym zastosowaniem | Ciecz (czysta, smarująca, żrąca ciecz itp.) |
Model produktu | NH-93420 |
Typ anteny | Kabel, twardy pręt, kabel antykorozyjny, typ pręta antykorozyjnego |
Skala | 0~170m, 0~4m, 0~170m, 0~4m |
Materiał obudowy | Aluminium, stal nierdzewna (opcjonalnie) |
Dokładność pomiaru | +0,25% FS+0,5% FS+1,0% FS |
Temperatura procesu | -10 ~ +70°C |
Ładowność | <(U-15)/0,02A |
Proces łączenia | Montaż na gwint, kołnierz, wspornik (opcjonalnie) |
Materiał membrany | 316L, membrana ceramiczna (opcja) |
Zasilanie | 24VDC |
Wyjście sygnału | 4-20 mA /HART/RS485/Modbus |
Stopień ochrony | IP68 |
Klasa przeciwwybuchowa | Exia II CT6 Exd II BT5 (szczegóły w certyfikacie) |
※ Uwagi: produkty można dostosowywać i projektować zgodnie z określonymi wymaganiami
NH-93420SeryLpłynLevelTokupantSposób nakładania produktu
Petrochemia, metalurgia, energetyka, farmacja, wodociągi i kanalizacja, ochrona środowiska oraz inne instalacje i gałęzie przemysłu.Jednocześnie miernik poziomu ciśnienia statycznego jest również szeroko stosowany w miejskich systemach zaopatrzenia i odprowadzania wody, oczyszczaniu ścieków, wodach gruntowych, zaporach zbiornikowych, rzekach, oceanach i innych polach monitorowania poziomu wody.
Osoba kontaktowa: Ostar
Tel: 17782898061
