Szczegóły Produktu:
|
| Zakres pomiaru: | górny limit URL | Zasilacz: | 24VDC |
|---|---|---|---|
| Temperatura procesu: | -25~+125℃ | Temperatura otoczenia: | -40 ~ + 85 ℃ |
| Wyjście sygnału: | 4...20mADC/HART/RS485. | Czas tłumienia: | 0.1 ~ 16 s regulowany |
| Dopuszczalne przeciążenie: | mniejsza lub równa dwukrotności zakresu znamionowego | Stabilność długoterminowa: | ≤±0,2% FS/rok |
| High Light: | Higieniczny inteligentny przetwornik ciśnienia,przetwornik czujnika ciśnienia 20mA,przetwornik czujnika ciśnienia cieczy 24VDC |
||

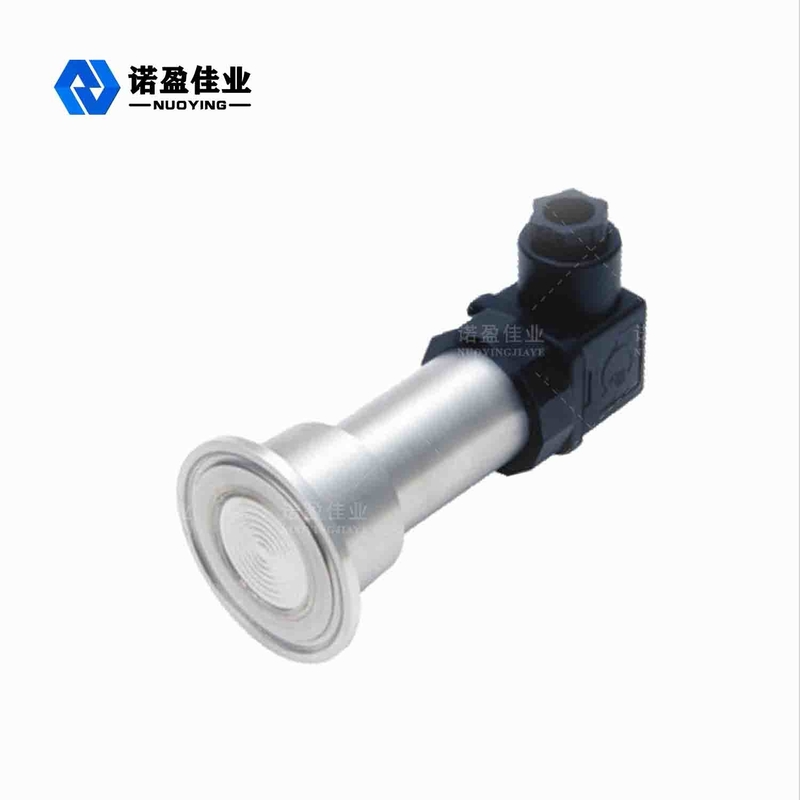

Przeceniony higieniczny przetwornik ciśnienia 20mA NP-93420-IQ
Zasada działania przetwornika ciśnienia NP-93420-IQ
Seria NP93420 to zastosowanie półprzewodnikowego efektu piezorezystancyjnego i technologii mikroobróbki, w monokrystalicznym waflu krzemowym o określonym krysztale, z fotolitografią, dyfuzją i innymi procesami półprzewodnikowymi do wytworzenia - mostek Wheatstone'a, tworzenie wrażliwej membrany, gdy jest poddawany działaniu działanie sił zewnętrznych powoduje nieznaczną zmianę zmian rezystywności, przez co na wyjściu sygnału napięcia wzbudzenia zmienia się rezystancja ramienia mostka (para staje się większa, a para mniejsza) po komputerowej kompensacji temperatury, regulacji rezystancji lasera, wzmocnieniu sygnału i innych środki przetwarzania i rygorystyczne testy montażowe, kalibracja i inne procesy w celu wytworzenia przetwornika ciśnienia ze standardowym sygnałem wyjściowym.
Parametry techniczne przetwornika ciśnienia NP-93420-IQ

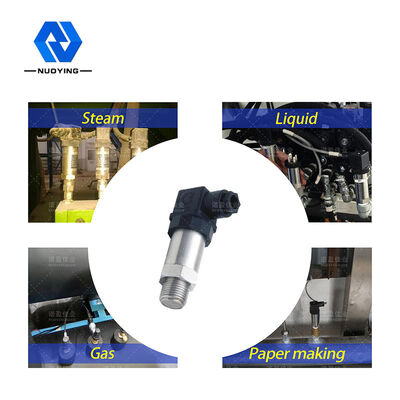

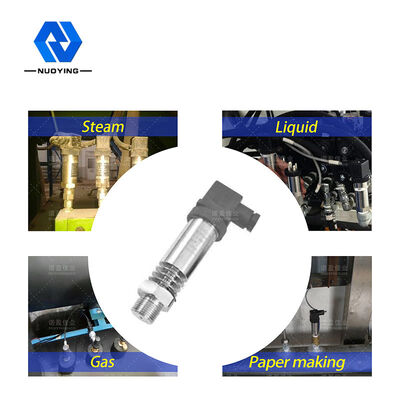

| Typowym zastosowaniem | ciecz, gaz, para |
| Zakres pomiaru | górny limit URL |
| Zasilacz | (12-36)VDC(±30%) |
| Temperatura otoczenia | -40 ~ + 85 ℃ |
| Temperatura procesu | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) |
| Wyjście sygnału | 4...20mADC/HART/RS485. |
| Czas tłumienia | 0.1 ~ 16 s regulowany |
| Dopuszczalne przeciążenie | Mniejszy lub równy dwukrotności zakresu znamionowego |
| Stabilność długoterminowa | ≤±0,2% FS/rok |
| Poziom dokładności | 0.1 stopnia, 0.2 stopnia |
| Materiał obudowy | Aluminium, stal nierdzewna (opcjonalnie) |
| Proces łączenia | Kołnierz, gwint (opcjonalnie) |
| Poziom ochrony | IP65 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6,Exd II BT5 (opcjonalnie) |

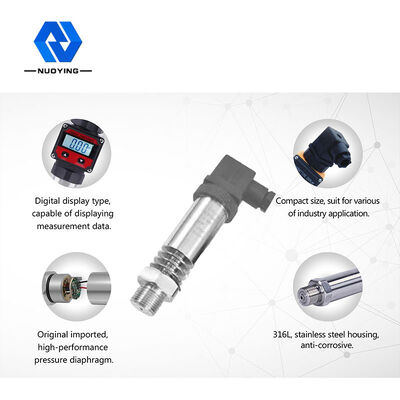

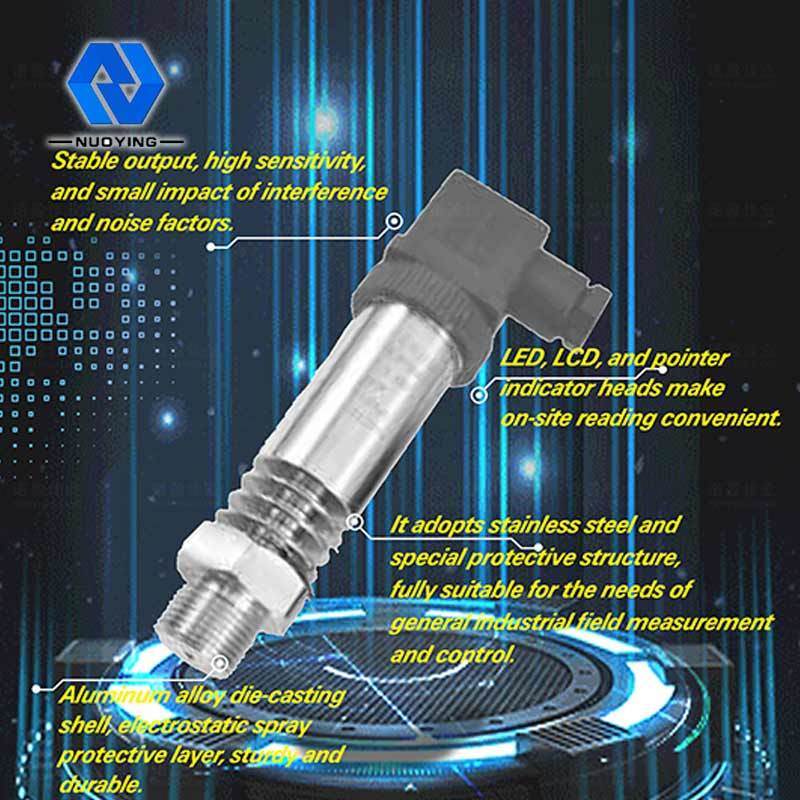

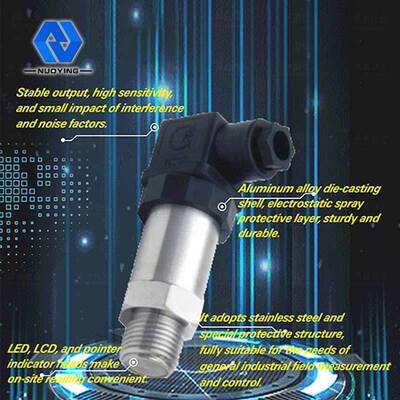

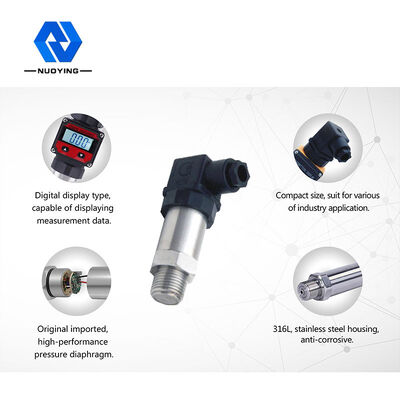

Cecha konstrukcyjna przetwornika ciśnienia NP-93420-IQ
1. Powłoka z odlewu ciśnieniowego ze stopu aluminium, izolacja z trzema końcówkami, warstwa ochronna do natryskiwania elektrostatycznego, wytrzymała i trwała.
2. Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, długa odległość transmisji.
3. LED, LCD, wskaźnik trzy rodzaje głowicy miernika wskazań, odczyt w terenie jest bardzo wygodny.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
4. W przypadku zastosowania w polach niebezpiecznych i wybuchowych stosuje się dyfuzyjny przetwornik ciśnienia krzemu, produkt ma cechy niskiego prądu, niskiego napięcia, niskiego zużycia energii itp. Jest to produkt iskrobezpieczny przeciwwybuchowy i jest wyposażony w certyfikat przeciwwybuchowy.
