Szczegóły Produktu:
|
Średnica:: | DN6-DN2000 | Zasilacz:: | 24VDC |
---|---|---|---|
Dokładność:: | ±0,2%,±0,5% | Temperatura otoczenia:: | -25 ℃ (60 ℃) |
Aplikacja:: | Ciecz przewodząca, błoto | Wyjście sygnału:: | 4~20 m A,RS 485,HART,MODBUS |
Stopień ochrony:: | IP65 (IP67) | Średnia temperatura:: | -40 ℃ (+ 130 ℃) |
High Light: | Przetwornik elektromagnetyczny typu gnojowicy,przepływomierz elektromagnetyczny 24VDC,przepływomierz elektromagnetyczny przeciwzakłóceniowy |

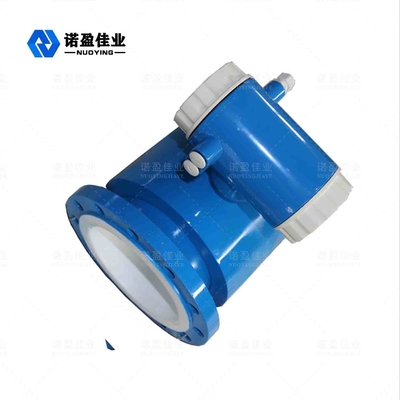

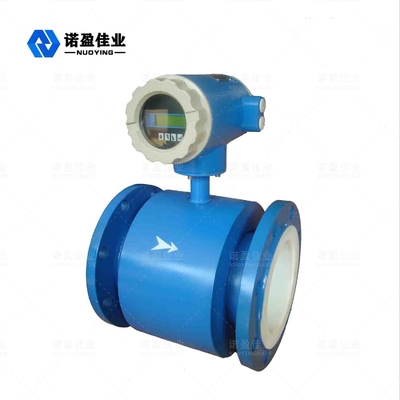

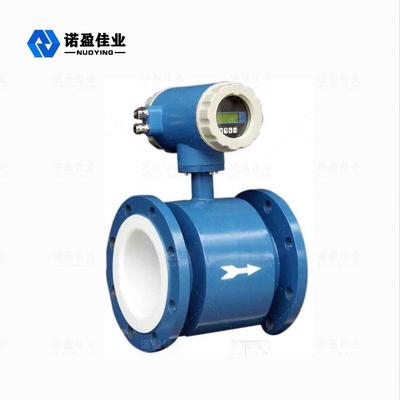

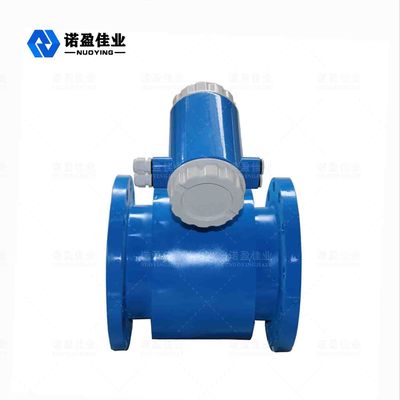

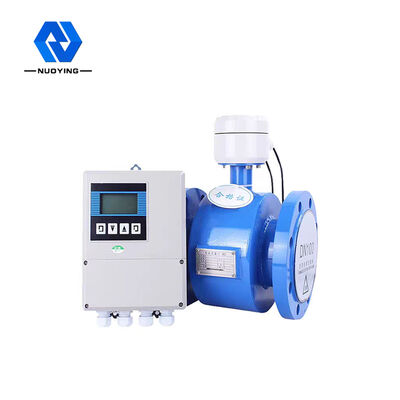

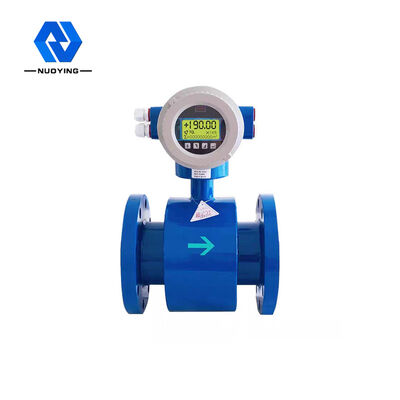

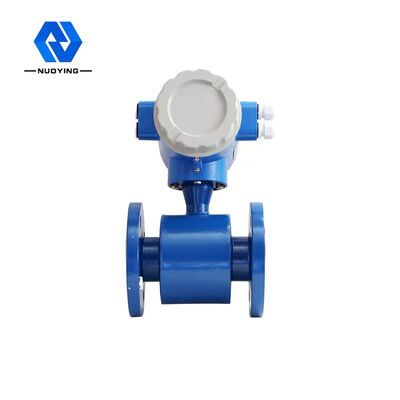

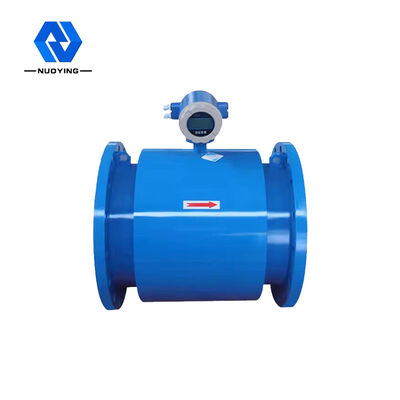

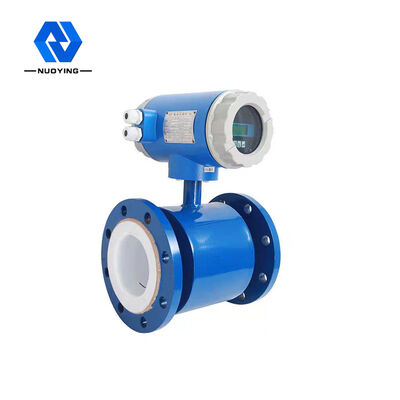

Przepływomierz elektromagnetyczny typu zawiesiny
Przepływomierz elektromagnetyczny typu szlamowego NYLL-JY jest przepływomierzem elektromagnetycznym przeznaczonym do pomiaru szlamu, szlamu mineralnego, wody i szlamu węglowego.Wysoka precyzja pomiaru.Produkt przyjmuje tryb wzbudzenia wysokiej częstotliwości lub podwójnej częstotliwości,Szerokie pokrycie, aby spełnić wymagania różnych płynów przewodzących,co skutecznie poprawia zdolność sygnału szumu przeciw zawiesinie, dobrą stabilność, wygodną obsługę, a stężenie pomiaru może osiągnąć 5% ~ 60%.Szybka szybkość obliczeń, silna zdolność przeciwzakłóceniowa, niezawodny pomiar i wysoka precyzja. Brak przepływu oporowego i części aktywnych w rurze pomiarowej, szczególnie nadaje się do przepływu dwufazowego cieczy i ciała stałego, takich jak: miazga, błoto, szlam mineralny, woda i pomiar zawiesiny węglowej, stężenie zawiesiny i stosunek jakości mogą osiągnąć 40%, a zwykle zakres zmian jest mniejszy niż 5%.
Przepływomierz elektromagnetyczny typu zawiesiny Parametry techniczne
pokazać | wyświetlacz cyfrowy lub znakowy, całkowita kwota, wartość procentowa, informacje o alarmie itp. | |
Wewnętrzny kalkulator skumulowany | W przypadku całkowitego przepływu do przodu, całkowity przepływ wsteczny i przepływ netto mogą osiągnąć 10-bitowe obliczenia skumulowane. | |
temperatura | -25 ℃ (60 ℃) | |
Standard ochrony | IP65 | |
Napięcie zasilania |
prąd przemienny: AC (100 ~ 230) ± 15% V, 47 ~ 440 Hz, maksymalny pobór mocy to 80 W; prąd stały: DC11~40V, maksymalny pobór mocy wynosi 80 W. |
|
wyjście | Analogowe wyjście głośności | Przy 4 ~ 20 m A / rezystancja obciążenia 650, dwukierunkowa wielkość wyjściowa symulacji jest podzielona na wielkość symulacji przepływu do przodu i przepływu wstecznego. |
Podwójne wyjście impulsowe | Może odzwierciedlać przepływ do przodu i do tyłu, dla fali prostokątnej 0 ~ 2000 Hz lub sygnału impulsu o stałej szerokości impulsu. Parametry, takie jak częstotliwość powtarzania impulsów, częstotliwość odcięcia i szerokość impulsu, są programowane programowo. Częstotliwość można ustawić na 1 do 2000, H zi dowolna wartość całkowita z zakresu. Gdy izolowany tranzystor wyjściowy jest włączony, prąd wynosi 150 m A, a napięcie otwarte < 35 V. | |
Podwójne wyjście alarmowe | Można zaprogramować następujące parametry: przepływ górny i dolny, detekcja kontroli ruchu lotniczego;warunki błędu;przepływ do przodu / do tyłu;polaryzacja (otwarta / wyłączona) w określonym zakresie, impuls (częstotliwość) w określonym zakresie;częstotliwość odcięcia impulsu itp. Gdy tranzystor wyjściowy chroniony przez wyjście izolacyjne jest włączony, prąd wynosi 150 m A, więc w tym czasie można wygenerować napięcie 0 V. Napięcie obwodu otwartego wynosi < 35 V. | |
Wejście |
Zamknij skumulowany kalkulator zamknięcia izolowany od zewnątrz. (Uwaga: nie izolowany od impulsu i alarmu) Izolacja w objętości analogowej, objętości impulsu/sygnału alarmu i masy, napięcie izolacji wynosi 500 V DC. | |
konfiguracja |
Konfiguracja jest przechowywana w pamięci nieulotnej (dostępnej ogólnie przez 10 lat). Nastawione przez użytkownika wartości można zmieniać. | |
samodiagnoza | Konwerter może potwierdzić, że sprzęt jest w porządku i może przeprowadzić diagnostykę błędów. Na przykład awaria napędu cewki itp. | |
Ustawienie natężenia przepływu | Zakres pomiaru przepływu równoważny maksymalnemu przepływowi (12 m/s) w procentach, który można zmienić. | |
wymienność |
Konwerter jest w pełni dostępny zamiennie z czujnikami MFD różnego kalibru. Konwerter można skonfigurować w terenie. Wymiana konwertera nie wpływa na charakterystykę systemu. |
|
Zarys plomby | M 20 * 1,5 Tuleja uszczelniająca. Może być opisana na specjalnych wymaganiach użytkownika. | |
stała czasowa | Wszystkie są programowalne od 1 sekundy do 120 sekund. | |
Wyświetla kierunek |
Kierunek wyświetlania jednego typu korpusu: przy wyborze zintegrowanego przepływomierza elektromagnetycznego, kierunek wyświetlany przez przetwornik nie jest łatwo obserwowany ze względu na kierunek rurociągu, który można uzyskać wybierając kierunek wyświetlania (tj. poziomy lub pionowy) |
|
klasyfikacja przeciw zagrożeniom | Exdmib II CT6 | |
pokazać | Pełna konfiguracja: jednostki inżynierskie są opcjonalne, takie jak współczynnik przepływu, jednostka przepływu, wszystkie wyjścia itp. | |
Wykrywanie kontroli ruchu lotniczego: zapewnić wyświetlanie „0” podczas kontroli ruchu lotniczego. | ||
Wymienność: konwerter/czujnik jest wymienny bez pogorszenia wydajności. | ||
Samodiagnoza: Upewnij się, że konwerter i czujnik działają prawidłowo. | ||
Tryb testowy: Różne funkcje wyjściowe i wyświetlania mogą być testowane nawet bez podłączonego czujnika. |
