Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz, gaz, para | Model produktu: | NP93420 |
---|---|---|---|
Materiał membrany: | 316L (opcjonalnie) | Dokładność pomiaru: | Poziom 0.1, Poziom 0.2 |
Temperatura procesu: | -25~+125 ℃ (>+125 ℃ można dostosować) | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
Czas tłumienia: | 0.1 ~ 16s regulowany | Dopuszczalne przeciążenie: | mniejsza lub równa dwukrotności zakresu znamionowego |
High Light: | Przetwornik czujnika ciśnienia pary,przetwornik czujnika ciśnienia kołnierza 316L |

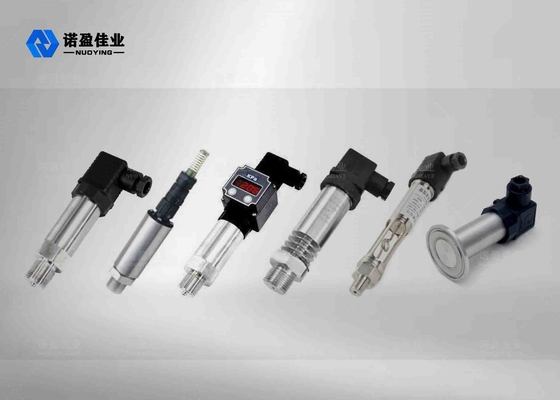

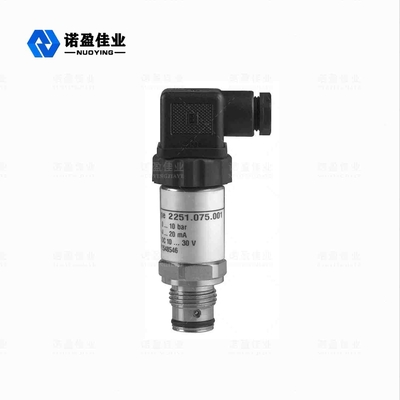

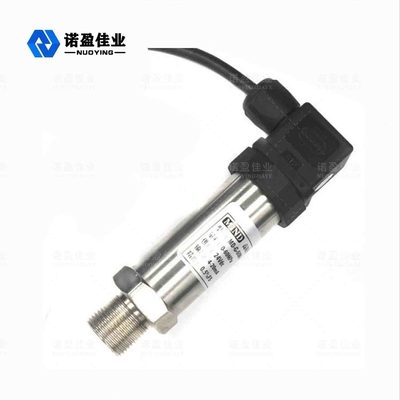

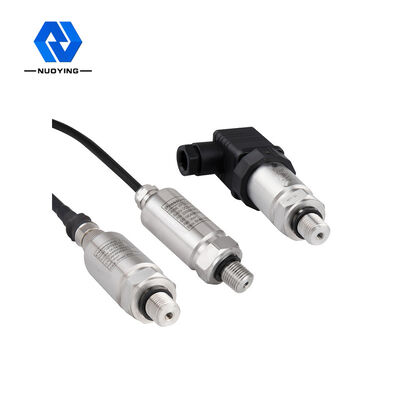

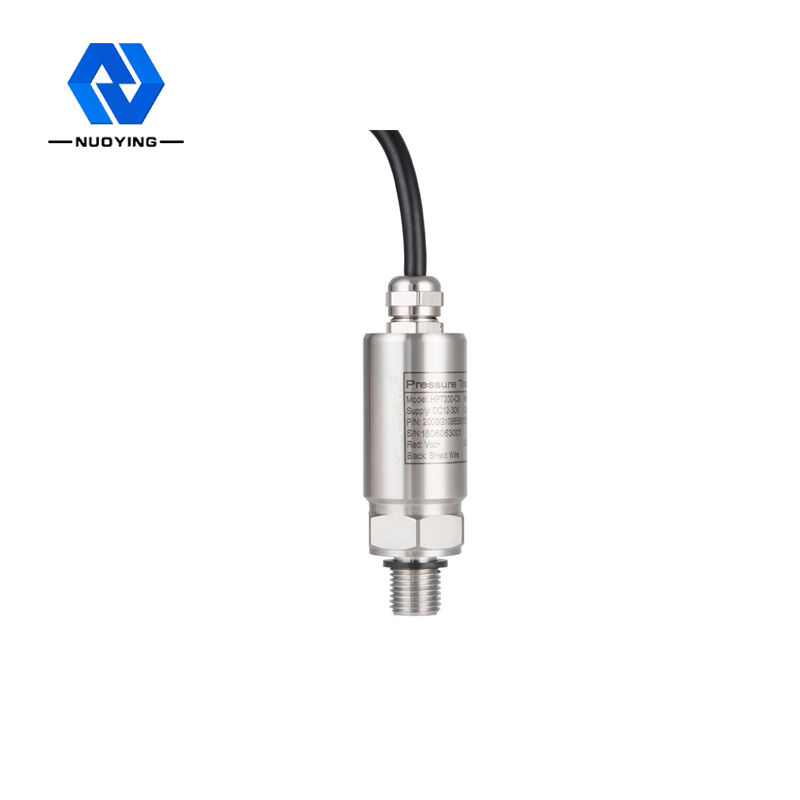

Stabilna wyjściowa wysoka czułośćPrzetwornik ciśnienia NP93420SeryWysoka rozdzielczośćNaciskPomiarAplikacje
Przeciwwybuchowy przetwornik ciśnienia serii NP93420 Niezawodne uszczelnienie Zasada działania serii antykorozyjnej
Czujnik ciśnienia z rozproszonego krzemu serii NP93420 to nowa generacja czujnika siły wytwarzanego przy użyciu importowanych chipów, starannego projektu konstrukcyjnego, przetwarzania i montażu sygnału oraz testowania w ścisłej zgodności z normami krajowymi.Ta seria produktów ma stabilną moc wyjściową, wysoką czułość i precyzję, dobrą charakterystykę temperaturową i silną zdolność przeciwzakłóceniową.
Seria NP93420 wykorzystuje półprzewodnikowy efekt piezorezystancyjny i technologię mikroobróbki do tworzenia mostka Wheatstone'a z fotolitografią, dyfuzją i innymi procesami półprzewodnikowymi na określonych produktach pojedynczego wafla krzemowego w celu utworzenia czułej membrany.Pod wpływem siły zewnętrznej zmieni się nieznacznie, a rezystywność zmieni się, tak że zmieni się rezystancja ramion mostka (jedna para staje się większa, a druga mniejsza).Po komputerowej kompensacji temperatury, regulacji oporu lasera Przetwornik ciśnienia ze standardowym sygnałem wyjściowym jest wytwarzany przez wzmocnienie sygnału i inne środki przetwarzania oraz ścisły montaż, wykrywanie, kalibrację i inne procesy.
Przetwornik ciśnienia NP93420SeryCecha konstrukcyjna
◎ Wyjście jest stabilne, czułość jest wysoka, a wpływ zakłóceń, szumów i innych czynników jest stosunkowo niewielki.Odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
◎ Specjalny układ scalony V/I ma niewiele elementów peryferyjnych, wysoką niezawodność, prostą i łatwą konserwację, małą objętość, niewielką wagę oraz niezwykle wygodną instalację i debugowanie.
◎ Powłoka z odlewu ciśnieniowego ze stopu aluminium, izolacja z trzech końców, statyczna warstwa ochronna do natryskiwania z tworzywa sztucznego, solidna i trwała.
Dwuprzewodowa transmisja sygnału 4-20mA DC, z silną zdolnością przeciwzakłóceniową i dużą odległością transmisji.
LED, LCD i wskaźnik to trzy rodzaje głowic wskaźników, które są bardzo wygodne do odczytu w terenie.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
◎ Przetwornik ciśnienia z krzemu dyfuzyjnego jest stosowany w polach niebezpiecznych i wybuchowych.Produkt charakteryzuje się niskim prądem, niskim napięciem, niskim zużyciem energii itp
◎ Bezpieczne produkty przeciwwybuchowe z certyfikatami przeciwwybuchowymi.
◎ Materiał ze stali nierdzewnej i specjalna konstrukcja ochronna, a także szereg środków ochronnych, takich jak ochrona odgromowa, przeciwzakłóceniowa, przepięciowa i nadprądowa obwodu wzmacniającego, poprawiły zdolność niezawodnego uszczelniania, środowisko pracy odporne na korozję i trudne, które jest całkowicie odpowiednie dla potrzeb ogólnych pomiarów i kontroli w terenie przemysłowym.
Przetwornik ciśnienia NP93420Sery Parametr techniczny
Typowym zastosowaniem | Ciecz, gaz, para |
Model produktu | NP93420 |
Materiał membrany | 316L (opcjonalnie) |
Skala |
Ciśnienie powierzchniowe 0 ~ 5KPa ~ 3,5MPa Ciśnienie uszczelnienia 0~7MPa~100MP Ciśnienie bezwzględne 0~20KPa~35MPa Podciśnienie 0 ~ 0,1 MPa ~ 2 MPa |
Dokładność pomiaru | Poziom 0.1, Poziom 0.2 |
Temperatura otoczenia | -40 ~ +85°C |
Temperatura procesu | -25~+125 ℃ (>+125 ℃ można dostosować) |
Dopuszczalne przeciążenie | mniejsza lub równa dwukrotności zakresu znamionowego |
Stabilność długoterminowa | <+0,2% FS/rok |
Wpływ zasilania | dryf temperatury w zakresie 0 ~ + 70 ℃: 1 + 0,2% FS |
Wpływ wibracji | <+0,02% BFSL (w dowolnym kierunku, gdy częstotliwość wibracji wynosi 20~200Hz) |
Efekt Uderzenia | <+0,02% BFSL (w dowolnym kierunku, gdy 100G wpływa na 1LMS) |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Czas tłumienia | 0.1 ~ 16s regulowany |
Zasilanie | (12-36) V DC (± 30%) |
Wyjście sygnału | 4-20 mA /HART/RS485/Modbus (opcja LCD) |
Stopień ochrony | IP65 |
Klasa przeciwwybuchowa | Exia II CT6 Ga (szczegóły w certyfikacie) |
※ Uwagi: produkty można dostosowywać i projektować zgodnie z określonymi wymaganiami
Przetwornik ciśnienia NP93420Sery Produkt Aplikacje
★ Przemysł naftowy/petrochemiczny/chemiczny: jest dopasowany do urządzenia dławiącego, aby zapewnić dokładny pomiar i kontrolę przepływu.Może mierzyć ciśnienie i poziom cieczy w rurach i zbiornikach magazynowych.
★ Energetyka/gaz miejski/inne przedsięwzięcia firmowe: miejsca wymagające dużej stabilności i wysokiej precyzji pomiaru.
★ Produkcja masy celulozowej i papieru: jest stosowana w miejscach, w których wymagana jest odporność chemiczna i odporność na korozję.
★ Stal/metale nieżelazne/ceramika: stosowane w miejscach, gdzie wymagana jest wysoka stabilność i wysoka precyzja pomiaru ciśnienia w piecu.
★ Maszyny/przemysł stoczniowy: jest używany w miejscach, gdzie wymagany jest stabilny pomiar pod ścisłą kontrolą (temperatura, wilgotność itp.) i w warunkach wysokiej precyzji.
