Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz, gaz, para | Model produktu: | NP3051X |
|---|---|---|---|
| Ciecz do napełniania: | Olej silikonowy, olej obojętny (opcjonalnie) | Skala: | 0,006,004,0,25,1,0,2,5,10,25,40Mpa |
| Dokładność pomiaru: | 0,025,0,075,0,1,1,0,2 | Temperatura procesu: | -25 ~ + 85 ° C (> + 125 ℃ można dostosować) |
| Proces łączenia: | Gwint, kołnierz | Czas tłumienia: | 0.1 ~ 16s regulowany |
| High Light: | 3051 Przetwornik różnicy ciśnień,Przetwornik różnicy ciśnień par,Przetwornik czujnika ciśnienia cieczy gwintowanej |
||

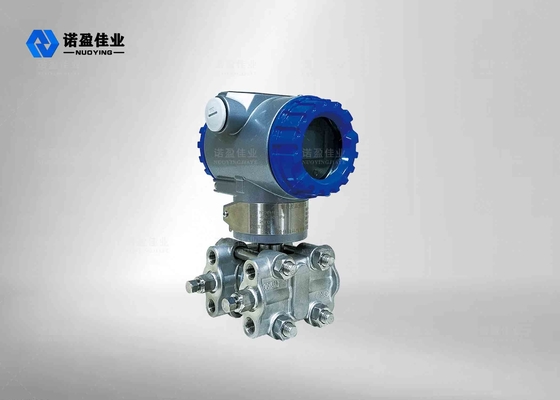

Wysoka stabilność3051DróżniczkowyPspokójTransmiter DoGaz Ciecz Pary NaciskPomiarAplikacje
Autodiagnostyka 3051 Przetwornik różnicy ciśnień Stabilna zasada działania wysokiego ciśnienia
Inteligentny przetwornik różnicy ciśnień/ciśnień serii NY3051 jest inteligentnym przyrządem polowym zgodnym z protokołem HART.Z oryginalnym importowanym projektem membrany, mikroprocesor i obwód komunikacyjny HART mogą być używane do dwukierunkowej komunikacji z dowolnym górnym oprogramowaniem komputerowym obsługującym protokół komunikacyjny HART lub 475, a także innymi operatorami ręcznymi zgodnymi z protokołem komunikacyjnym HART.Jest również wyposażony w 5-bitowy inteligentny cyfrowy wyświetlacz LCD, który może pokazywać różnicę ciśnień/wartość ciśnienia, wartość wejściową i wyjściową na miejscu.Debugowanie jest bardzo wygodne dla realizowanych cyfrowych i inteligentnych funkcji nadajnika.Jest kompatybilny z tradycyjnym analogowym sygnałem wyjściowym 4 ~ 20mA, dzięki czemu można go wymienić na miernik analogowy bez zmiany systemu sterowania.
Inteligentny przetwornik różnicy ciśnień/ciśnień serii NY3051 ma element wykrywający zmienną pojemność zwany komorą „δ”, ciśnienie procesowe jest przekazywane do „δ” centralnej membrany komory.Środkowa membrana jest naprężonym elastycznym elementem, który generuje odpowiednie przemieszczenie odkształcenia dla różnicy ciśnień między dwoma działającymi na nią bokami, a to przemieszczenie jest przekształcane w różnicową pojemność utworzoną na płycie kondensatora.Pojemność różnicowa jest przetwarzana na standardowy sygnał wyjściowy przez obwód elektroniczny.
3051 Przetwornik różnicy ciśnieńFunkcja projektowa
◎ Wysoka precyzja i dobra stabilność;
◎ Z ciągłą autodiagnostyką, kompensacją liniową i cyfrowymi funkcjami precyzyjnej regulacji;
◎ Lokalna regulacja pozycji zerowej i zakresu może być realizowana, a zdalna regulacja może być również realizowana za pomocą zdalnego operatora ręcznego i komputera;Wyjście liniowe lub pierwiastek kwadratowy można wybrać zgodnie z różnymi zastosowaniami;Czas tłumienia można ustawić w zakresie od 0,1 do 16 s;
◎ Jednostkę wartości ciśnienia można przeliczyć między KPa, Pa, Inlz0, bar itp.;Tryby awarii i bezpieczeństwa można ustawić, przełączając przełącznik awarii/bezpieczeństwa;W trybie jednopunktowym, wielopunktowym i przerywanym:
◎ Dzięki funkcji ochrony przed awarią zasilania dane robocze mogą być automatycznie zapisywane w przypadku awarii zasilania;
◎ Solidne komponenty, płytka drukowana z wtyczką jest mała, lekka, mocna i odporna na wstrząsy;
◎ Dobre w jednokierunkowym zabezpieczeniu przed przeciążeniem:
3051 Przetwornik różnicy ciśnieńParametr techniczny
| Typowym zastosowaniem | Ciecz, gaz, para |
| Model produktu | NP3051X |
| Płyn do napełniania | Olej silikonowy, olej obojętny (opcjonalnie) |
| Materiał membrany | 316L, stop HaC (dostosowany) |
| Skala | 0,006,004,0,25,1,0,2,5,10,25,40 MPa |
| Dokładność pomiaru | 0,025,0,075,0,1,0,2 |
| Temperatura otoczenia | -40 ~ +85°C |
| Temperatura procesu | -25 ~ +85°C (>+125 ℃ można dostosować) |
| Proces łączenia | Gwint, kołnierz |
| Czas tłumienia | Regulacja 0,1 ~ 16 s |
| Zasilanie | 24VDC |
| Wyjście sygnału | 4-20 mA /HART/RS485/Modbus (LCD opcjonalnie) |
| Stopień ochrony | IP65 |
| Klasa przeciwwybuchowa | Exia II CT6 Ga (szczegóły w certyfikacie) |
3051 Przetwornik różnicy ciśnień Produkt Aplikacje
★Przemysł naftowy / petrochemiczny / chemiczny: jest dopasowany do urządzenia dławiącego, aby zapewnić dokładny pomiar i kontrolę przepływu.Może mierzyć ciśnienie i poziom cieczy w rurach i zbiornikach magazynowych.
★Energetyka/gaz miejski/inne przedsięwzięcia firmowe: miejsca wymagające dużej stabilności i wysokiej precyzji pomiaru.
★Produkcja masy celulozowo-papierniczej: Stosowana jest tam, gdzie wymagana jest odporność chemiczna i odporność na korozję.
★Stal/metale nieżelazne/ceramika: stosowane w miejscach, gdzie wymagana jest wysoka stabilność i precyzja pomiaru ciśnienia w piecu.
★Przemysł maszynowy/okrętowy: Stosowany jest w miejscach, gdzie wymagany jest stabilny pomiar pod ścisłą kontrolą (temperatura, wilgotność itp.) oraz w warunkach wysokiej precyzji.
