Szczegóły Produktu:
|
| Typowym zastosowaniem: | Płyn | Model produktu: | NYCZ500 |
|---|---|---|---|
| Metoda instalacji: | Montowany od góry | Skala: | 0-50 ~ 5000 mm (typ kabla: 25 m) 50-5000 mm |
| Dokładność pomiaru: | +0,5 mm | Temperatura procesu: | - 40 ~ + 120 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 1,6 MPa, -0,1 ~ 2,5 MPa | Połączenie: | Gwint, kołnierz, wspornik (opcjonalnie) |
| High Light: | Izolowany magnetyczny nadajnik poziomu,pływający magnetyczny nadajnik poziomu,przemysłowy magnetyczny wskaźnik poziomu pływaka |
||

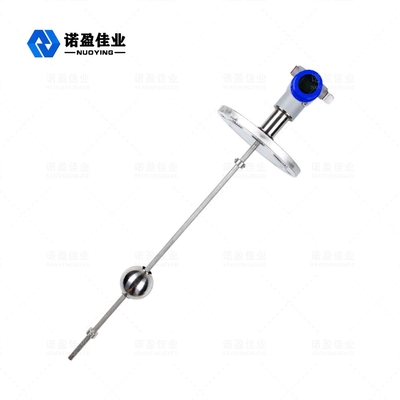

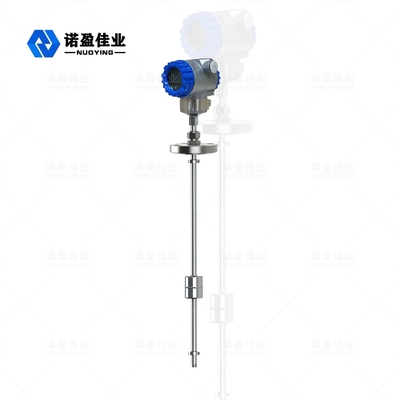

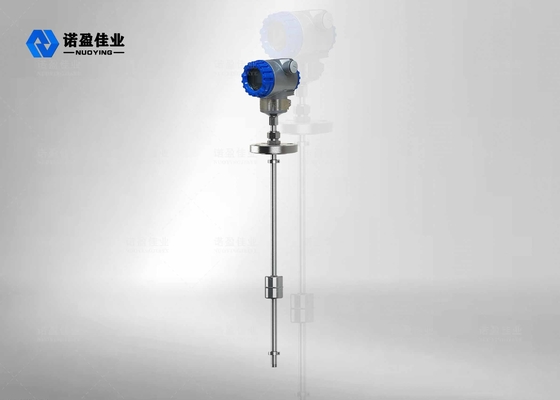

Całkowicie izolowane MagnetycznyFloatpiłkapoziommetr bezpieczne i niezawodneAplikacje przemysłowe
Prosta struktura MagnetycznyFloating Ball LevelMiernik działa stabilnie Zasada działania
Magnetyczny miernik poziomu z pływającą kulką przyjmuje magnetyczną kulkę pływakową w kształcie pierścienia, aby suche rurki trzcinowe w głównym pręcie pomiarowym wciągały się wraz ze wzrostem poziomu cieczy.Następnie konwertuje poziom cieczy na odpowiednią rezystancję w celu wyprowadzenia sygnału.Konwertuje sygnał rezystancyjny na dwuprzewodowe wyjście prądowe 4-20mA poprzez zainstalowanie modułu zintegrowanego obwodu transmisyjnego w skrzynce przyłączeniowej.Magnetyczny miernik poziomu pływaka zapewnia również cyfrowy wyświetlacz LED na miejscu do pomiaru poziomu cieczy.Produkty z serii NYFZ-X są standardowe, antykorozyjne i przeciwwybuchowe.
Miernik poziomu z kulkami magnetycznymi działa na zasadzie pływaka i sprzężenia magnetycznego.W tubie detekcyjnej zamontowana jest grupa suchych rurek kontaktronowych i rezystorów precyzyjnych.Gdy pływakowa kula magnetyczna porusza się w górę iw dół wzdłuż rurki detekcyjnej wraz ze zmianą poziomu cieczy, suche rurki trzcinowe są łączone naprzemiennie, aby zmienić wartość rezystancji wyjściowej rurki detekcyjnej.Moduł obwodu konwersji w skrzynce przyłączeniowej konwertuje wartość na wyjście prądowe 4~20mA.
Kula pływaka może mieć różne materiały i kształty.Takich jak 1Cr18Ni9Ti, PP, PVC, PTFE i inne materiały.Do pomiaru różnych warunków pracy, takich jak odporność na korozję, przeciwwybuchowość i odporność na ciśnienie.Przy doborze pływakowego miernika magnetycznego należy zwrócić uwagę na gęstość i lepkość mierzonego medium w celu uzyskania lepszego pomiaru.
MagnetycznyFloating Ball LevelMetr Cecha konstrukcyjna
◎ Prosta konstrukcja, solidna i niezawodna, stabilna praca.
◎ Wyświetlacz wskazuje poziom cieczy na czerwono, co jest intuicyjne, przyciągające wzrok i łatwe do odczytania.
◎ Można wybrać wiele formularzy instalacyjnych i formularzy połączeń.Duży zakres pomiarowy, brak martwego obszaru w całym procesie pomiarowym.
◎ Ciągły pomiar poziomu cieczy różnych cieczy oraz mediów wysokotemperaturowych, wysokociśnieniowych, żrących, palnych i wybuchowych.Wyświetlacz i testowane medium
◎ Całkowicie odizolowany, bezpieczny i niezawodny.Profesjonalny projekt można wykonać na specjalne ciśnienie i temperaturę.
MagnetycznyFloating Ball LevelMetrCecha konstrukcyjna
| Typowym zastosowaniem | płyn |
| Model produktu | NYDFZ-X |
| Materiał sondy | 304, 316 |
| Zakres pomiaru | 50-5000mm |
| Pobór energii | 720mW |
| Temperatura procesu | - 40 ~ + 120 ℃ |
| Średnia gęstość | 500-2000kg/m3 |
| Ciśnienie procesowe | -0,1~+1,6MPa, -0,1~+2,5MPa |
| Proces łączenia | gwint, kołnierz, wspornik (opcjonalnie) |
| Interfejs elektryczny | M20 x 1,5, G3/4'' |
| Zasilanie | 24VDC, 220VAC (opcjonalnie) |
| Wyświetl na miejscu | LCD (opcjonalnie) |
| Stopień ochrony | IP65 |
| Klasa przeciwwybuchowa | Exia II CT6 (szczegóły w certyfikacie) |
MagnetycznyFloating Ball LevelMetrSposób nakładania produktu
Magnetyczny miernik poziomu pływającej kulki nadaje się do wyświetlania poziomu cieczy na pojemnikach chemicznych, naftowych i innych urządzeniach przemysłowych.Obecnie jest szeroko stosowany w pomiarach i kontroli poziomu cieczy w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, spożywczym, farmaceutycznym, papierniczym i innych.
