Szczegóły Produktu:
|
| Typowym zastosowaniem: | Specjalnie dla Stronge Corrosive Liquid | Model produktu: | NYCSUL-501 |
|---|---|---|---|
| Metoda instalacji: | Wątek, kołnierz | Skala: | 6m, 20m |
| Materiał anteny: | PTFE, 304, 316 | Temperatura procesu: | -184 ~ +260°C |
| Ciśnienie procesowe: | -0,1 ~ 1,6 MPa | Wyjście sygnału: | 4-20 mA /HART/RS485/Modbus |
| High Light: | Miernik poziomu cieczy pojemnościowej RF,miernik poziomu cieczy 20m,przetwornik poziomu cieczy z kołnierzem RF |
||
WysokiStabilność i niezawodność Ciecz pojemnościowa RFMiernik poziomu dlaRóżne płynne zastosowania
Wiele typów sond i materiałówMiernik poziomu cieczy pojemności RF Łatwy do zainstalowaniaOzasada działania
W oparciu o technologię pojemności RF.Zastosuj częstotliwość radiową do sondy, określ wpływ otaczającego środowiska poprzez ciągłą analizę.Ponieważ każdy materiał ma swoją własną stałą dielektryczną i różnią się one od przewodności powietrza.Kiedy sonda styka się z materiałem, zmienia się całkowita impedancja odzwierciedlona przez małe przesunięcie pojemności.Ponieważ zasilana sonda i ścianka pojemnika tworzą razem jak kondensator, izolator sondy i otaczające powietrze stają się materiałami dielektrycznymi.Kiedy powietrze (stała dielektryczna wynosi 1,0) zostanie zastąpione innym materiałem (stała dielektryczna > 1,0), zmiana wartości pojemności zmienia impedancję.Efekt ten jest mierzony przez obwód, a następnie porównywany z danymi odniesienia ustalonymi przez ustawienie czułości (obwód).
Co więcej, dodając Driving-Shield i obwód choppera w technologii RF Admittance, może aktualizować osobny pomiar impedancji i pojemności.W ten sposób RF Admittance Level Meter może uniknąć błędnego prowadzenia przez zawieszony materiał podczas pomiaru.Zapewnia to dokładność pomiaru.
Cecha konstrukcyjna pojemnościowego miernika poziomu cieczy RF
★ Zintegrowany modułowy konwerter i czujnik, brak ruchomych części, wysoka niezawodność i silne zdolności przeciwzakłóceniowe
★ Szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych i wieloma materiałami produkcyjnymi, również można dostosować
★ Łatwy w instalacji i debugowaniu, wygodny w utrzymaniu.
Miernik poziomu cieczy pojemności RFParametr techniczny
| Typowym zastosowaniem | Płyn, specjalnie do silnego żrącego płynu |
| Model produktu | NYDR-3051 |

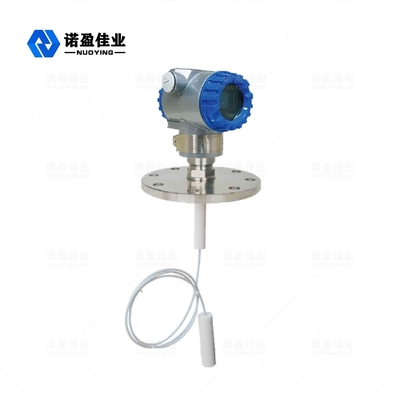

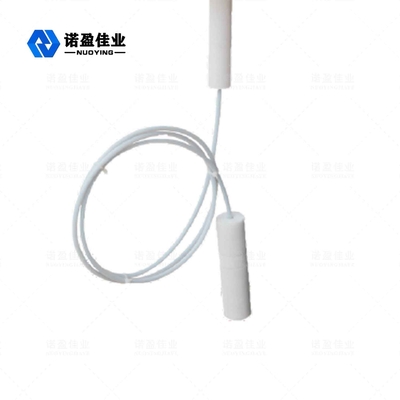

| Typ anteny | Miękki kabel, twardy pręt. |
| Materiał anteny | PTFE, 304, 316 |
| Skala | 6m, 20m |
| Opóźnienie | Ciągłe 0 ~ 30 s Regulowane |
| Temperatura procesu | -184 ~ +260°C |
| Ciśnienie procesu | -0,1 ~ 1,6 MPa |
| Proces łączenia | Gwint, kołnierz |
| Interfejs elektryczny | M20x1,5,1/2" NPT |
| Zasilanie | 24VDC |
| Wyjście sygnału | 4-20 mA /HART/RS485/Modbus |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
Miernik poziomu cieczy pojemności RFSposób nakładania produktu
Pojemnościowy miernik poziomu może być używany do ciągłego pomiaru poziomu prawie wszystkich silnych, słabych lub niekorozyjnych mediów w zbiornikach otwartych lub ciśnieniowych.Szeroko stosowane w: ropie naftowej, chemii, nawozach, metalurgii, gazie ziemnym, elektrowni, maszynach, produkcji, fabryce farmaceutycznej, oczyszczaniu ścieków, żywności i innych przemysłowych okazjach wykrywania i kontroli poziomu cieczy.
