Szczegóły Produktu:
|
| Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Zasilacz: | 12,5 V-36 V, standardowe zasilanie to 24VDC |
|---|---|---|---|
| Odporność na obciążenie: | ≯750Ω (Patrz poniższy wykres 1 dla charakterystyki obciążenia) | Ochrona mechaniczna: | IP65 |
| Precyzja: | 0,25% F·S, 0,5% F·S | zasięg: | -95kPa～60MPa |
| Materiał membrany: | 316L (opcjonalnie) | Współczynnik temperatury: | ≤0,02%/℃ |
| High Light: | Przetwornik ciśnienia gazu ciekłego IP65,przetwornik czujnika ciśnienia gazu 316L,przetwornik ciśnienia kołnierza cieczy |
||

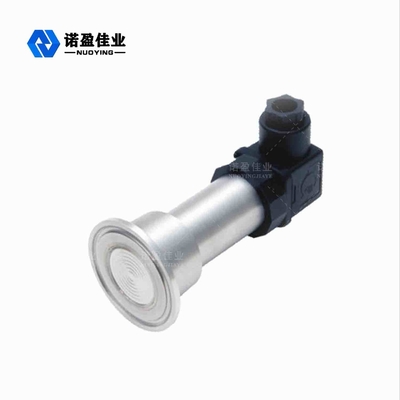

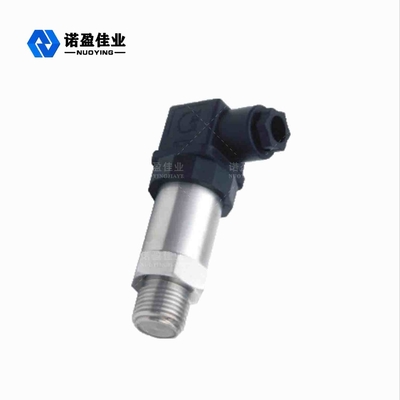

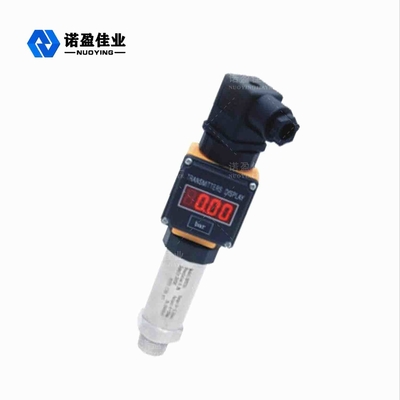

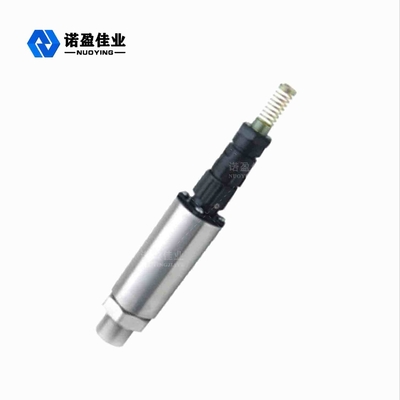

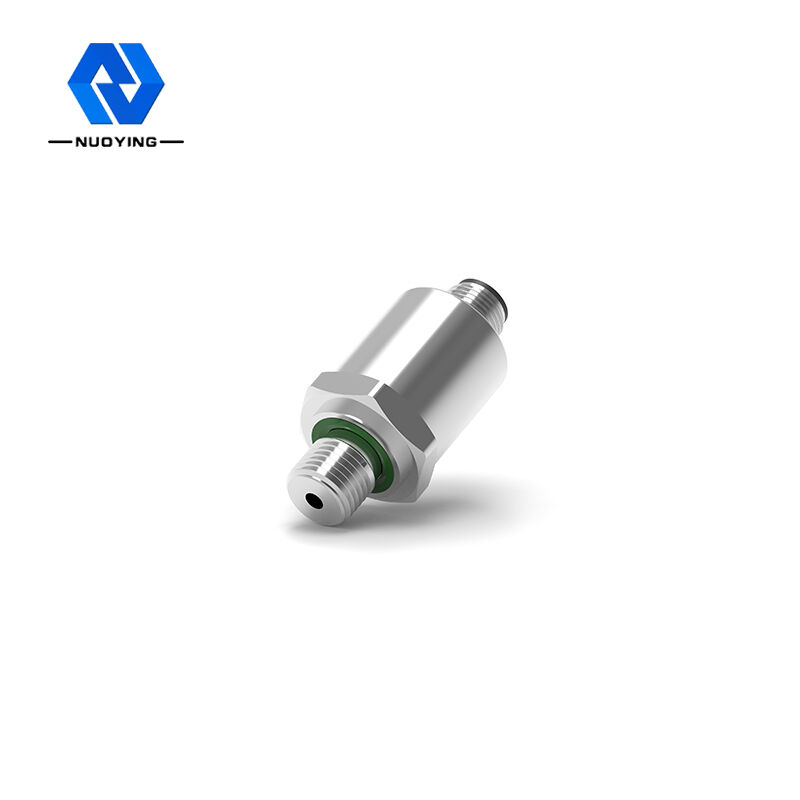

NP93420 Przetwornik ciśnienia gazu ciekłego IP65 Przetwornik czujnika ciśnienia 316L
Przetwornik czujnika ciśnieniaZasada działania
Przetwornik ciśnienia serii NP93420 w ogólnym sensie składa się głównie z czujnika tensometrycznego (znanego również jako czujnik ciśnienia), obwodu pomiarowego i złącza procesowego.Wyjście jest stabilne, czułość jest wysoka, wpływ zakłóceń i szumów jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona. Może zmienić parametry ciśnienia fizycznego, takie jak gaz i ciecz odczuwane przez czujnik tensometryczny do standardowego sygnału elektrycznego (takiego jak 4~20mADC itp.), aby dostarczyć alarm wskazujący, rejestrator, regulator i inne instrumenty pomocnicze do pomiaru, wskazania i regulacji procesu.Specjalny układ scalony V/I, kilka urządzeń peryferyjnych, wysoka niezawodność, prosta konserwacja, łatwa, mała objętość, niewielka waga, łatwa instalacja i debugowanie.
Przetwornik ciśnienia jest rodzajem przyrządu, który akceptuje zmienne ciśnienie i przekształca zmianę ciśnienia na standardowy sygnał wyjściowy w określonej proporcji po przekazaniu sensu.Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, długa odległość transmisji. LED, LCD, wskaźnik trzy głowice wskaźników, odczyt strony jest bardzo wygodny.W przypadku stosowania w polach niebezpiecznych i wybuchowych, stosuje się rozproszony krzemowy przetwornik ciśnienia.Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim zużyciem energii.Należy do produktu iskrobezpiecznego i przeciwwybuchowego i posiada atest przeciwwybuchowy.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.Sygnał wyjściowy nadajnika jest przesyłany do centralnej sterowni w celu wskazania, rejestracji lub kontroli ciśnienia.
Przetwornik czujnika ciśnieniaTechnicznyParametr
| Typowym zastosowaniem | gaz i ciecz kompatybilne z SS316 |
| Precyzja | 0,25% F·S, 0,5% F·S |
| Zasięg | -95kPa～60MPa |
| Materiał membrany | 316L |
| Współczynnik temperatury | ≤0,02%/℃ |
| Temperatura procesu | -10～+80℃ |
| Temperatura przechowywania | -40～+125℃ |
| Współczynnik temperaturowy pełnego zakresu | ≤0,02%/℃ |
| Wilgotność względna | ＜ 95% |
| Proces łączenia | Wątek (opcjonalnie) |
| Limit przeciążenia: | 150%-200% zakresu znamionowego |
| Wyjście sygnału | 4～20m ADC dwuprzewodowy;0～10m ADC trzy przewody |
| Zasilacz | 12,5 V-36 V, standardowe 24 V DC |
| Odporność na obciążenie | ≯750Ω |
| Ochrona mechaniczna | IP65 |
| Klasa wybuchu | Ex iaⅡCT5 |
Przetwornik czujnika ciśnieniaAplikacja
Szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, elektroenergetycznym, lekkim, materiałach budowlanych, medycynie, ochronie środowiska, badaniach naukowych i innych przedsiębiorstwach i instytucjach, realizuje testowanie ciśnienia płynu procesowego i jest odpowiedni na różne okazje w każdych warunkach pogodowych środowisko i wszelkiego rodzaju żrące ciecze.Przyjęcie szeregu środków ochronnych, takich jak materiał ze stali nierdzewnej i specjalna konstrukcja ochronna oraz obwód wzmacniający w celu ochrony przed uderzeniem pioruna, przeciwzakłóceniowy, przeciwprzepięciowy, przetężeniowy itp., poprawia zdolność niezawodnego uszczelniania i antykorozyjnego i antykorozyjnego -niekorzystne środowisko pracy.W pełni nadaje się do ogólnych przemysłowych pomiarów terenowych i potrzeb kontrolnych.
