Szczegóły Produktu:
|
Aplikacja: | Ciecz/Gaz/Para | Nr produktu: | NY3051 |
---|---|---|---|
Skala: | 0,006MPa,0,04MPa,0,25MPa,1,0MPa,2,5MPa | Ciecz do napełniania: | Olej silikonowy, olej obojętny (opcjonalnie) |
Materiał membrany: | Stop 316L, Ha C (można dostosować) | Klasa precyzyjna: | klasa 0,025, klasa 0,075, klasa 0,1, klasa 0,2 |
Zasilacz: | 24VDC | ||
High Light: | Przetwornik czujnika ciśnienia oparów,przetwornik czujnika ciśnienia klasy 0.1,przetwornik ciśnienia cieczy 316L |

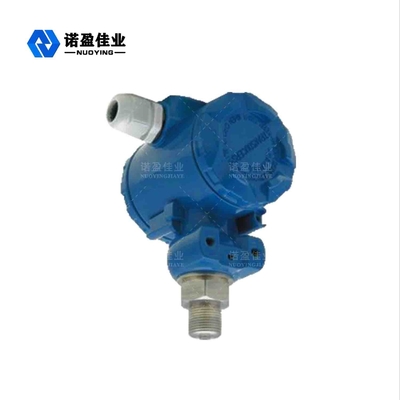

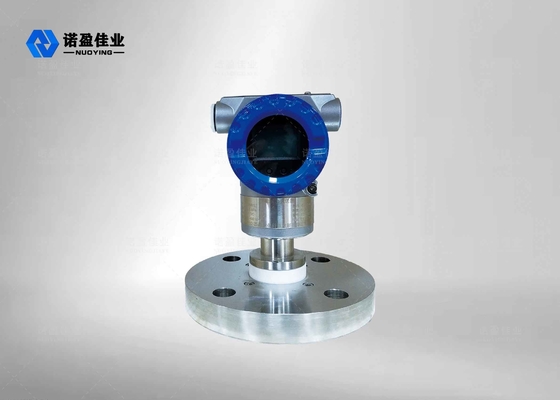

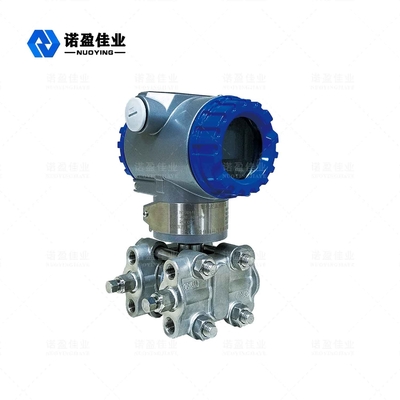

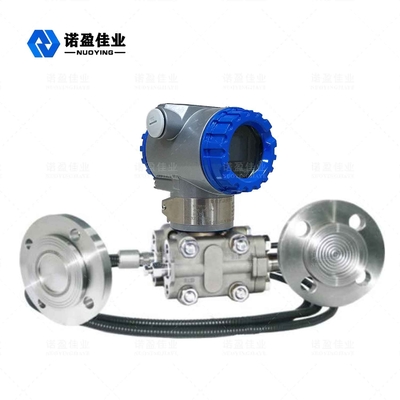

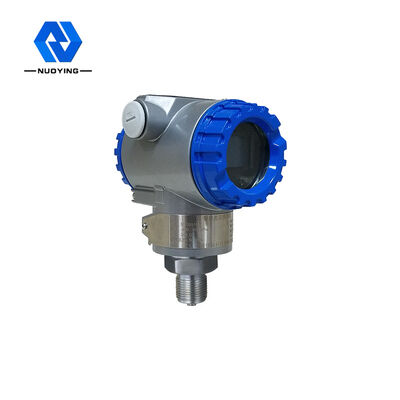

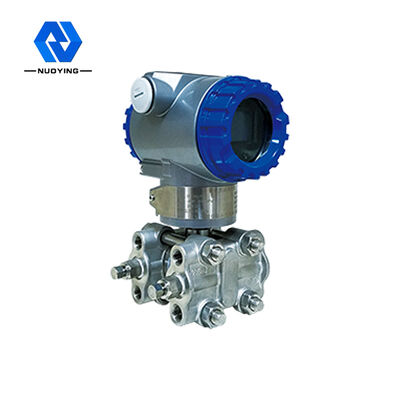

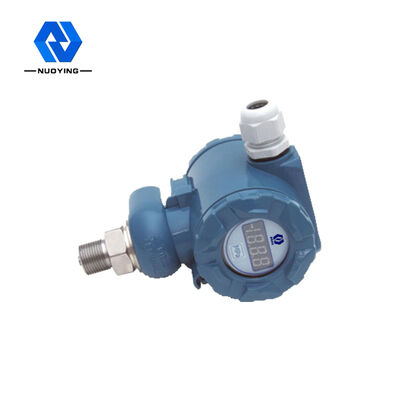

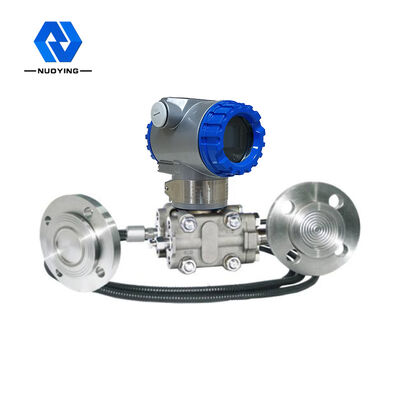

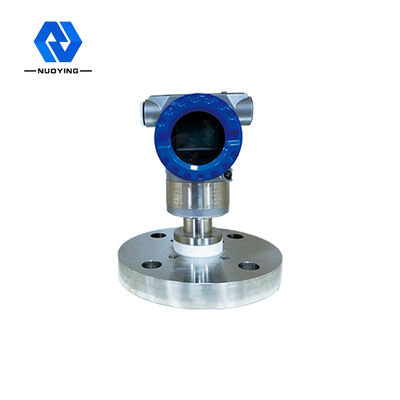

NY3051Przetwornik ciśnienia
Inteligentne przetworniki różnicy ciśnień/ciśnienia serii NY3051 to inteligentne przyrządy terenowe zgodne z protokołem HART.Zastosuj importowaną membranę do projektu za pomocą mikroprocesora z obwodem komunikacyjnym HART, może być z dowolnym protokołem komunikacyjnym HART oprogramowania komputerowego lub zgodnym z protokołem komunikacyjnym HART 475 rąk dwukierunkowego operatora komunikacyjnego, z pięcioma inteligentnymi cyfrowymi wyświetlaczami LCD, może być sceną pokazuje wartość różnicy/ciśnienia, wartość prądu wyjściowego i wartość procentową wyjścia, debugowanie jest bardzo wygodne, realizuje cyfrowe i inteligentne funkcje przetwornika i jest kompatybilne z tradycyjnym analogowym sygnałem wyjściowym 4 ~ 20mA, aby nie zmieniać sterowania system może realizować i analogową wymianę tabel.
zasada działania
Inteligentne przetworniki różnicy ciśnień/ciśnienia serii NY3051 posiadają czujnik o zmiennej pojemności, zwany komorą „5” (patrz rysunek poniżej).Ciśnienie procesowe jest przenoszone na środkową membranę komory „5” przez membranę izolacyjną po obu stronach komory „5” oraz płyn wypełniający.Membrana środkowa jest elementem sprężystym, który wytwarza przemieszczenie odkształcenia odpowiadające różnicy ciśnień między dwiema działającymi na nią stronami, a przemieszczenie to jest przekształcane na pojemność różnicową utworzoną na płytce pojemnościowej.Konwersja słabego kondensatora na standardowy sygnał wyjściowy przez obwód elektroniczny.
Cecha konstrukcyjna
Wysoka precyzja, dobra stabilność;
◎Z ciągłą autodiagnostyką, kompensacją liniową i cyfrowymi funkcjami dostrajania;
◎Może realizować lokalną regulację zera, zakresu, można również osiągnąć za pomocą zdalnego operatora ręcznego, zdalnej regulacji komputera;
◎Wyjście liniowe lub pierwiastkowe można wybrać w zależności od różnych zastosowań;
◎Czas tłumienia można ustawić w zakresie 0,1~16s;
◎Może realizować konwersję jednostek wartości ciśnienia w KPa, Pa, InH:0, bar itp.;
◎Tryby awarii i bezpieczeństwa można ustawić, przełączając przełącznik awarii/bezpieczeństwa;
◎W trybie jednopunktowym, wielopunktowym i tablicowym;
◎Dzięki funkcji ochrony przed wyłączeniem zasilanie może automatycznie zapisać dane robocze;
◎Solidny element, płytka drukowana typu wtyczki mała, lekka, silna odporność na trzęsienia ziemi;
◎Dobra jednokierunkowa ochrona przed przeciążeniem;
parametry techniczne
Typowe aplikacje | Ciecze, gazy, opary | ||||||||
Model produktu | NY3051 | ||||||||
Skala | Górny limit URL | ||||||||
Kod | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
Ciecz do napełniania | Olej silikonowy, olej obojętny (opcjonalnie) | ||||||||
Materiał membrany | Stop 316L, Ha C (można dostosować) | ||||||||
Klasa dokładności | klasa 0,025, klasa 0,075, klasa 0,1, klasa 0,2 | ||||||||
Zasilacz | 24VDC | ||||||||
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... | ||||||||
Temperatura pracy | -40 ~ + 85 ℃ | ||||||||
Temperatura procesu | -25 ~ 125 ℃ (> + 125 ℃ (można dostosować) | ||||||||
Proces łączenia | Gwint i kołnierz (opcjonalnie) | ||||||||
Czas tłumienia | 0.1-16 s regulowany; | ||||||||
Wyświetlacz polowy | LCD (opcjonalnie) | ||||||||
Stopień ochrony | IP67 | ||||||||
Klasa przeciwwybuchowa | ExiaITCT6Ga,ExdIICT6Gb (szczegóły w certyfikacie) |
*Uwagi: Produkty można dostosować do własnych wymagań!
