Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Modele produktów: | NH-93420 |
---|---|---|---|
Materiał membrany: | 316L (ceramiczna membrana (opcjonalnie) | Klasa dokładności: | ±0.25%FS、±0.5%FS、±1,0%FS |
Temperatura procesu: | -10~+70℃ | Ładowność: | <(U-15)/0,02A |
stabilność: | ±0,5% FS/、±1,0% FS | Wyświetlacz polowy: | LCD (opcjonalnie) |
High Light: | Przetwornik poziomu cieczy przeciw zakłóceniom RF,przetwornik czujnika ciśnienia cieczy 316L,górny limit przetwornika poziomu cieczy |
Przetwornik poziomu cieczy Anti-Lightning, Anti-RF Interference
Zasada działaniaprzetwornika poziomu cieczy

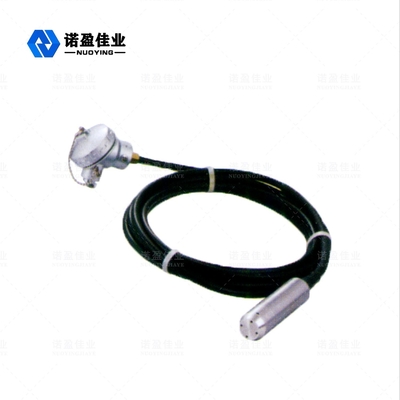

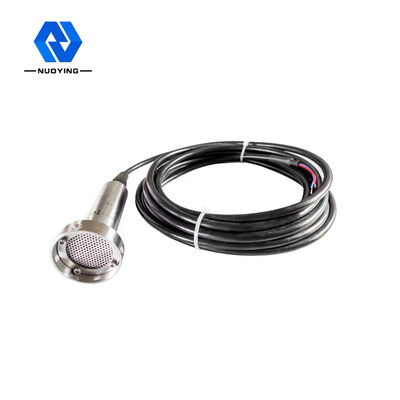

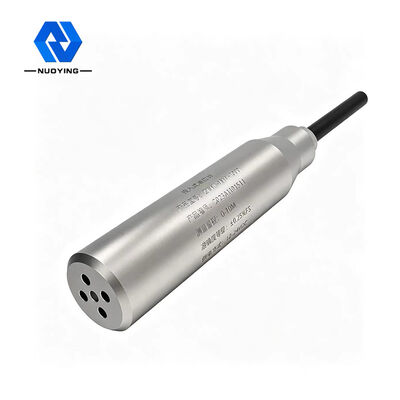

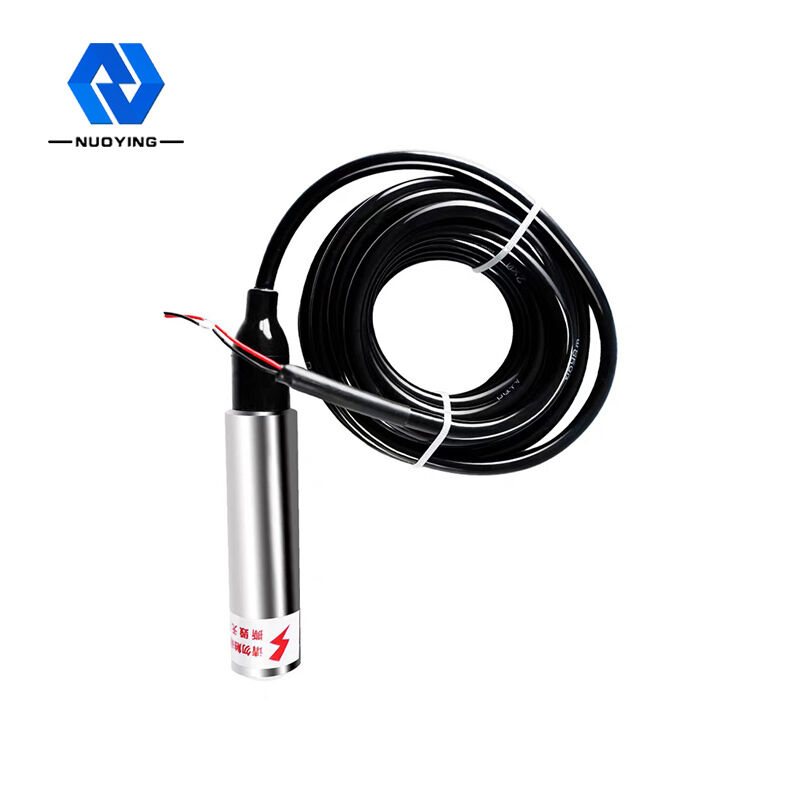

Przetwornik poziomu cieczy składa się ze specjalnego kabla przewodzącego powietrze z wbudowanym wężem kapilarnym, złącza kompresyjnego i sondy.Konstrukcja sondy wskaźnika poziomu cieczy typu wejściowego to rdzeń cylindra ze stali nierdzewnej z membraną na dole i jest pokryty plastikową osłoną z otworami.Pomiar poziomu cieczy to w rzeczywistości różnica między ciśnieniem hydrostatycznym na sondzie a rzeczywistym ciśnieniem atmosferycznym, a następnie różnica ciśnień jest przetwarzana na sygnał wyjściowy 4-20mA przez czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i elementy elektroniczne.
Cecha konstrukcyjnaprzetwornika poziomu cieczy
◎dobra stabilność i wysoka dokładność
◎Struktura jest znakomita i można ją bezpośrednio umieścić w mierzonym medium, aby zmierzyć poziom cieczy, co jest dość wygodne w instalacji i użytkowaniu.
◎Solidna konstrukcja, brak ruchomych części, wysoka niezawodność, długa żywotność, precyzyjny pomiar od wody, oleju do pasty o wysokiej lepkości, nie ma wpływu na pienienie, osadzanie i właściwości elektryczne mierzonego medium
◎szeroki zakres kompensacji temperatury
◎Z ochroną przed odwrotną polaryzacją zasilania i ochroną przed przeciążeniem, ochroną odgromową i ochroną przed zakłóceniami o częstotliwości radiowej
parametry techniczneprzetwornika poziomu cieczy
Typowym zastosowaniem | Płyn | ||||
model produktu |
NH-93420 | ||||
skala | Górny limit URL | ||||

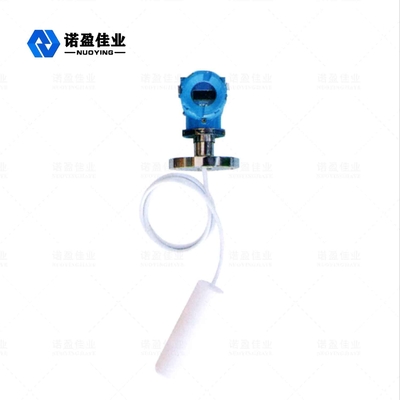

Rodzaj | Kabel | Twardy pręt | Rodzaj kabla antykorozyjnego | Antykorozyjne typu pręta | |
L(m) | 0~200m | 0~4m | 0~200m | 0~4m | |
Materiał membrany | 316L, membrana ceramiczna (opcjonalnie) | ||||
Klasa dokładności | ± 0,25% FS, ± 0,5% FS, ± 1,0% FS | ||||
Zasilacz | 24VDC | ||||
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... | ||||
Temperatura procesu | -10~+70℃ | ||||
Proces łączenia | gwint śrubowy, kołnierz, wspornik (opcjonalnie) | ||||
Ładowność | <(U-15)/0,02A | ||||
Stabilność | ±0,5%FS/年,±1,0%FS/年 | ||||
Materiał obudowy | Aluminium, stal nierdzewna (opcjonalnie) | ||||

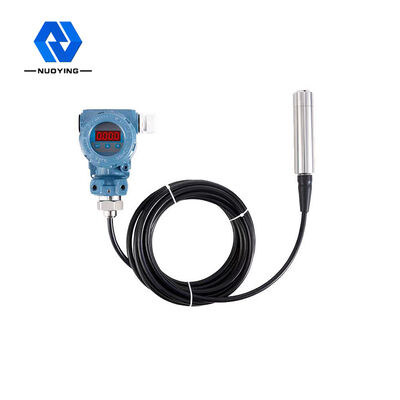

Wyświetlacz polowy | LCD (opcjonalnie) | ||||
poziomy ochrony | IP67 | ||||
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
