Szczegóły Produktu:
|
Typowym zastosowaniem: | Gaz płynny, para wodna | Modele produktów: | NP-93420-JEŚLI |
---|---|---|---|
Klasa przeciwwybuchowa: | Exia II CT6 Ga,Exd II CT6 Gb(Szczegóły w certyfikacie) | Poziomy ochrony: | IP67 |
Proces łączenia: | gwint śruby (kołnierz) do wyboru | Wyjście sygnału: | 4...20mA |
Temperatura procesu: | -25 ~ + 125 ℃ (> 125 ℃ można dostosować) | Zasilacz: | 24VDC |
High Light: | Przetwornik ciśnienia membranowego IP67,przetwornik czujnika ciśnienia gwintu śrubowego,przetwornik poziomu cieczy ciśnieniowej 20mA |

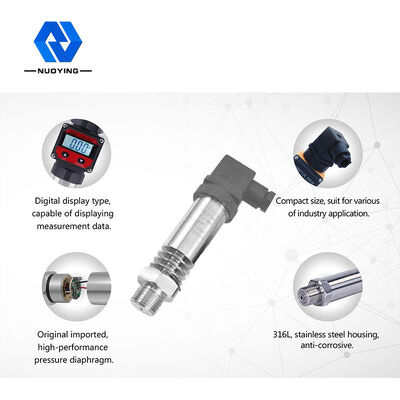

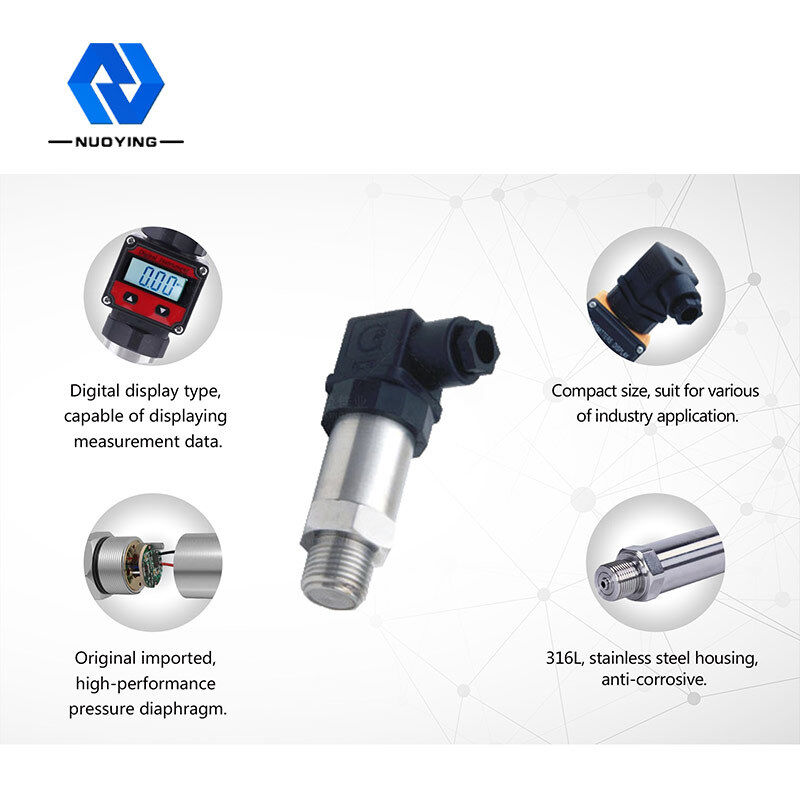

Przetwornik ciśnienia Oryginalna importowana membrana ciśnieniowa o wysokiej wydajności
Zasada działaniaprzetwornika ciśnienia
Seria NP93420 wykorzystuje piezorezystywny efekt półprzewodników i technologię mikroobróbki do wytwarzania mostka Wheatstone'a na określonej orientacji kryształu jednokrystalicznego wafla krzemowego za pomocą fotolitografii, dyfuzji i innych procesów półprzewodnikowych, tworząc czułą membranę pod wpływem siły zewnętrznej.Następuje niewielka zmiana, zmienia się rezystywność i rezystancja ramienia mostka (jedna para staje się większa, a druga mniejsza) na wyjściu sygnału napięcia wzbudzenia, po komputerowej kompensacji temperatury, regulacji rezystancji lasera, wzmocnieniu sygnału i innych metodach przetwarzania i ścisłe testowanie montażu, kalibracja i inne procesy w celu wytworzenia przetworników ciśnienia ze standardowymi sygnałami wyjściowymi.
Cecha konstrukcyjnaprzetwornika ciśnienia

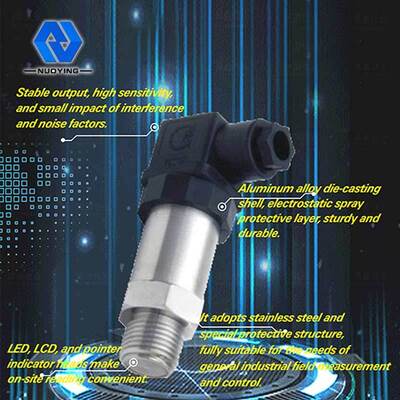

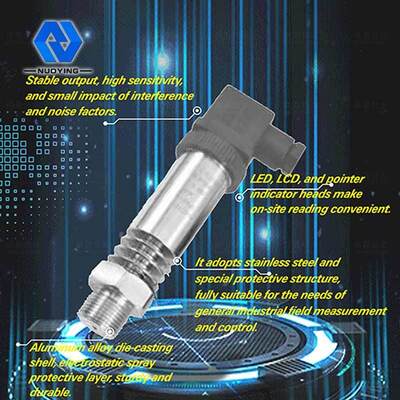

◎Wyjście jest stabilne, czułość jest wysoka, wpływ zakłóceń i szumów jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
◎Dedykowany układ scalony V/I, kilka urządzeń peryferyjnych, wysoka niezawodność, prosta i łatwa konserwacja, mały rozmiar, niewielka waga, niezwykle wygodna instalacja i debugowanie.
◎Powłoka z odlewu ciśnieniowego ze stopu aluminium, izolacja trójkońcowa, warstwa ochronna do natryskiwania elektrostatycznego, wytrzymała i trwała.
◎4-20mA dwuprzewodowa transmisja sygnału DC, silna zdolność przeciwzakłóceniowa i duża odległość transmisji.

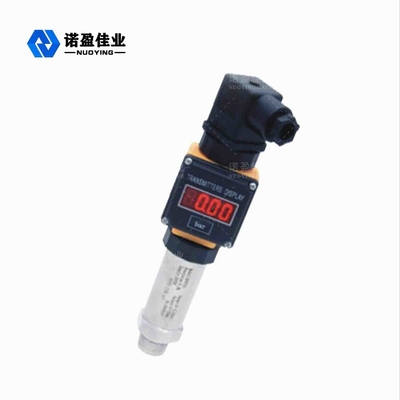

◎LED, LCD, wskaźnik trzy rodzaje wskaźników, odczyt na miejscu jest bardzo wygodny.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
◎w przypadku stosowania w obszarach niebezpiecznych i wybuchowych stosuje się przetwornik ciśnienia z rozproszonego krzemu.Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim zużyciem energii.Jest produktem iskrobezpiecznym przeciwwybuchowym i posiada atest przeciwwybuchowy
◎materiały ze stali nierdzewnej i specjalne konstrukcje ochronne, a także szereg środków ochronnych, takich jak ochrona odgromowa, przeciwzakłóceniowa, przeciwnapięciowa i przeciwprzetężeniowa obwodu wzmacniającego, poprawiają zdolność niezawodnego uszczelniania oraz antykorozyjne i antykorozyjne trudne środowisko pracy i w pełni zaspokaja potrzeby ogólnych pomiarów i kontroli w terenie przemysłowym;
parametry techniczneprzetwornika ciśnienia

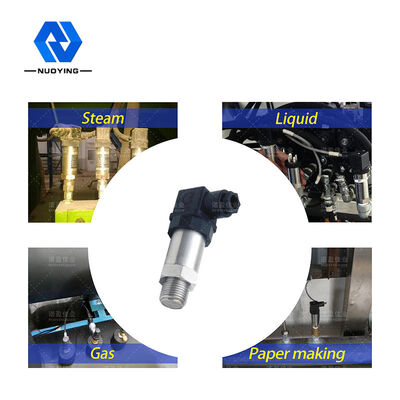

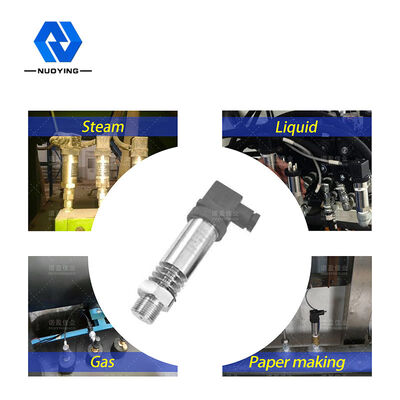

Typowym zastosowaniem | Ciecz, gaz, para | |||
model produktu |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
skala | Górny limit URL | |||
Ciśnienie względne | Ciśnienie manometru uszczelnienia | Ciśnienie bezwzględne | Ciśnienie względne | |
0~5KPa~3,5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0,1KPa~2MPa | |
Materiał membrany | 316L (można dostosować) | |||
Klasa dokładności | 0,1,0,2 | |||
Zasilacz | 24VDC | |||
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... | |||
Temperatura otoczenia | -40 ~ + 85 ℃ | |||
Temperatura procesu | -25 ~ + 125 ℃ (> 125 ℃ można dostosować) | |||
Proces łączenia | gwint śrubowy, kołnierz (do wyboru) | |||
Czas tłumienia | 0.1 ~ 16s regulowany | |||
dozwolone Przeciążenie | ≤2 razy w zakresie znamionowym | |||
Wyświetlacz polowy | LCD (do wyboru) | |||
poziomy ochrony | IP67 | |||
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
