Szczegóły Produktu:
|
Aplikacja: | Ciecz/Gaz/Para | Nr produktu: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Ciśnienie względne: | 0~5KPa~3,5MPa/0~0,1KPa~2MPa | Ciśnienie uszczelnienia: | 0~7KPa~100MPa |
Ciśnienie bezwzględne: | 0~20KPa~35MPa | Materiał membrany: | 316L (opcjonalnie) |
Precyzja: | 0.1/0.2 klasy | Zasilacz: | 24VDC |
Wyjście: | 4... 20mA/HART/RS485/Modbus... | Wyświetlacz: | LCD (opcjonalnie) |
High Light: | Przetwornik czujnika ciśnienia membranowego 24VDC,przetwornik ciśnienia z membraną cieczową,przetwornik ciśnienia gazu 0 |

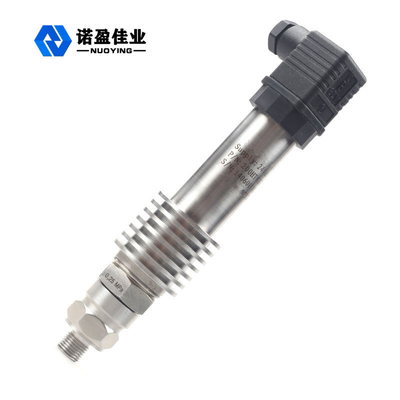

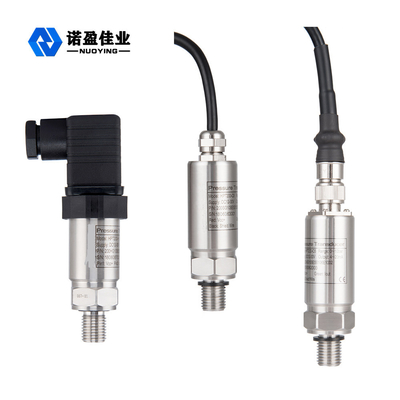

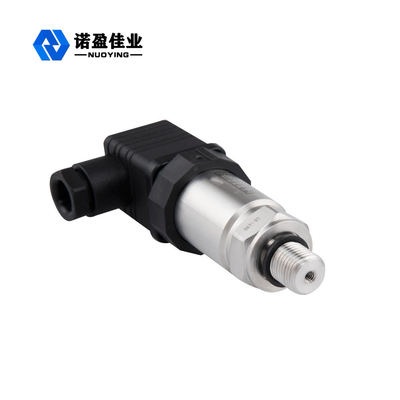

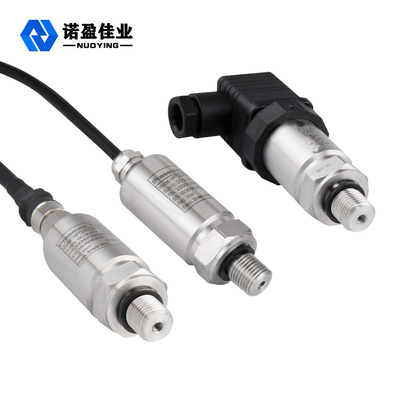

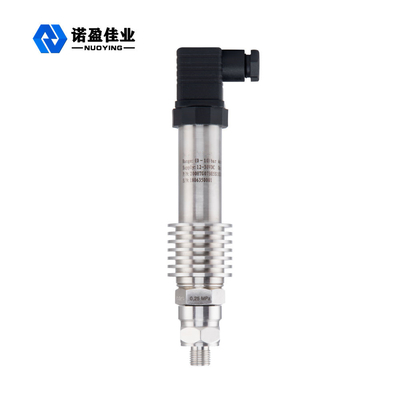

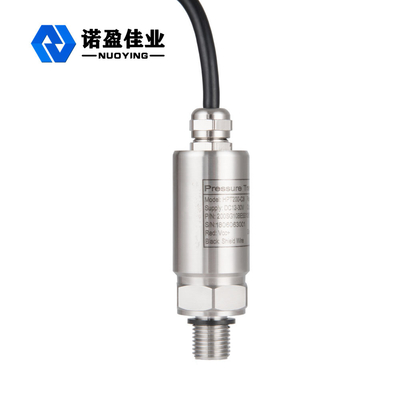

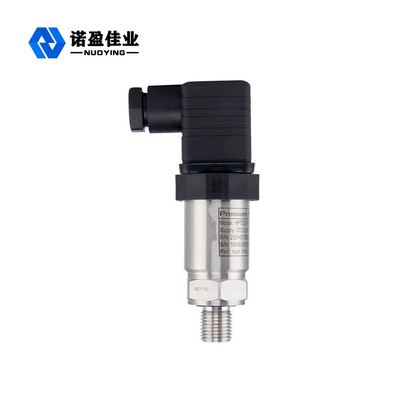

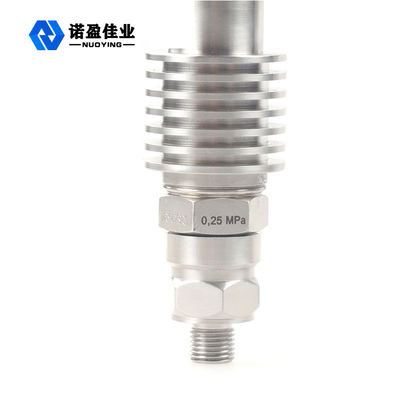

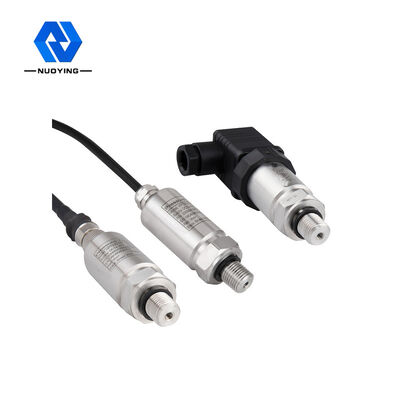

Wysokowydajny przetwornik z czujnikiem ciśnienia z membraną do ciekłego gazu 24VDC 0.1/0.2 grade
Rozproszone krzemowe czujniki ciśnienia serii NP93420 to wszystkie importowane chipy, po starannym projekcie konstrukcyjnym, przetwarzaniu sygnału i montażu oraz w ścisłej zgodności z krajowymi standardami testowania i wyprodukowania nowej generacji czujników ciśnienia.Seria produktów ma stabilną moc wyjściową, wysoką czułość i precyzję oraz dobrą charakterystykę temperaturową i silną zdolność przeciwzakłóceniową.
zasada działania
Seria NP93420 to zastosowanie półprzewodnikowego efektu piezorezystancyjnego i technologii mikromechanicznej obróbki, w specyficznym kroju krystalicznego krzemu monokrystalicznego, wykonanego z litografii, dyfuzji itd. Technologia półprzewodnikowa - mostek Wheatstone, tworzy wrażliwą membranę, gdy wytwarzana jest siła zewnętrzna, Zmiany rezystywności, powodują zmianę rezystancji ramienia mostu (większa para mniejszych) w wyjściu sygnału napięcia wzbudzenia, poprzez kompensację temperatury komputera, regulację rezystancji lasera, wzmocnienie sygnału i inne metody przetwarzania oraz ścisłe wykrywanie montażu, kalibrację i inne procesy, ciśnienie wytwarzany jest nadajnik o standardowym sygnale wyjściowym.
Cecha konstrukcyjna
•Wyjście jest stabilne, czułość jest wysoka, wpływ zakłóceń i szumów jest stosunkowo niewielki, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
• Specjalny układ scalony V/I, mniej urządzeń peryferyjnych, wysoka niezawodność, prosta konserwacja, łatwy, mały rozmiar, niewielka waga, instalacja i debugowanie są bardzo wygodne.
•Dieci ze stopu aluminium - skorupa odlewana, izolacja z trzech końców, warstwa ochronna przed natryskiwaniem elektrostatycznym, trwała.
• Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, duża odległość transmisji.
•LED, LCD, wskaźnik z trzema wskaźnikami, odczyt w terenie jest bardzo wygodny.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
•Rozproszony silikonowy przetwornik ciśnienia jest używany w polach niebezpiecznych i wybuchowych.Produkt charakteryzuje się niskim prądem, niskim napięciem i niskim zużyciem energii.Jest produktem iskrobezpiecznym i przeciwwybuchowym, posiada atest przeciwwybuchowy.
• Zastosowanie materiału ze stali nierdzewnej i specjalnej konstrukcji ochronnej oraz błyskawica obwodu wzmacniacza, przeciwdziałanie zakłóceniom, przeciwnapięciowe, nadprądowe i szereg środków ochronnych, poprawiają niezawodną odporność na korozję i odporność na trudne warunki pracy , całkowicie nadaje się do ogólnych pomiarów i kontroli w terenie przemysłowym.
parametry techniczne
Aplikacja | ciecz, gaz, para | |||
Nr produktu | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Skala | górny limit URL | |||
Ciśnienie względne | Ciśnienie uszczelnienia | Ciśnienie bezwzględne | Ciśnienie względne | |
0~5KPa~3,5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0,1KPa~2MPa | |

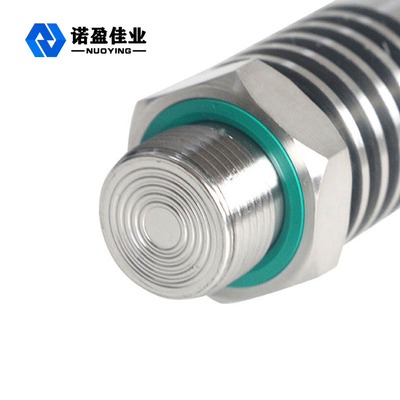

Materiał membrany | 316L (opcjonalnie) | |||
Klasa dokładności | 0.1/0.2 stopień | |||
Zasilacz | 24VDC | |||
Wyjście | 4... 20mA/HART/RS485/Modbus... | |||
Temperatura otoczenia | -40 ~ + 85 ℃ | |||
Temperatura procesu | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) | |||

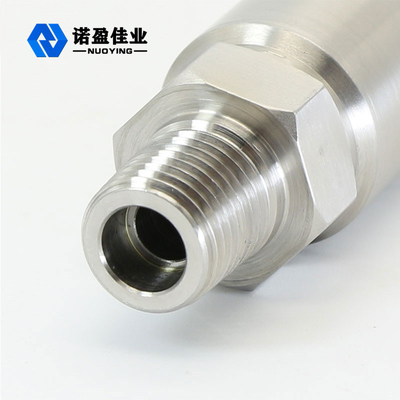

Połączenie | gwintowany, kołnierz (opcjonalnie) | |||
Czas tłumienia | 0.1 ~ 16s regulowany | |||
Zezwalaj na przeciążenie |
≤Zakres znamionowy 2 razy |
|||
Wyświetlacz | LCD (opcjonalnie) | |||
Poziom ochrony | IP67 | |||
Klasa przeciwwybuchowa | Exia (CT6 Ga, Exd (CT6 Gb) |
