Szczegóły Produktu:
|
| Zakres działania mocy: | 13~35 V DC | Temperatura procesu sondy: | -100 ° C ~ 800 ° C |
|---|---|---|---|
| stabilność: | Brak aktywności, brak łatwych do noszenia części, brak konieczności czyszczenia, konserwacji, debugo | Klasa ochrony: | IP65, IP67, IP68 (opcjonalnie) |
| Proces łączenia: | Gwint i kołnierz (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
| Wyjście sygnału: | 4…20mA/HART/RS485/Modbus. | Ciśnienie procesowe: | -0,1 ~ 1,6 MPa, -0,1 ~ 4,0 MPa, -0,1 ~ 6,3 MPa |
| High Light: | Inteligentny nadajnik poziomu przenikania RF,nadajnik poziomu przenikania RF 35 VDC,czujnik poziomu przenikania w zbiorniku gazu |
||

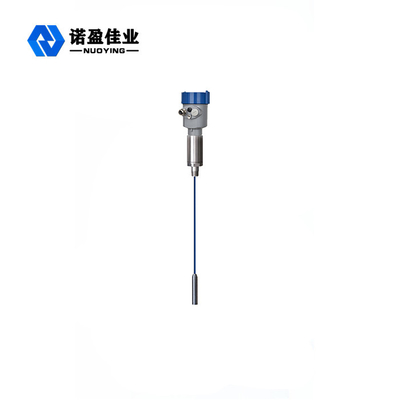

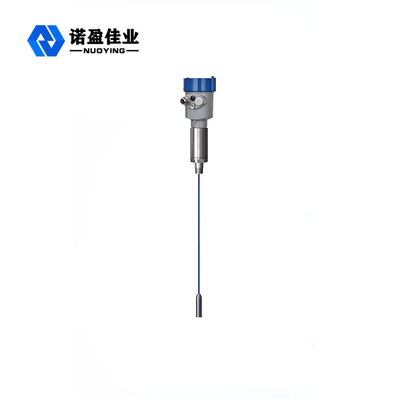

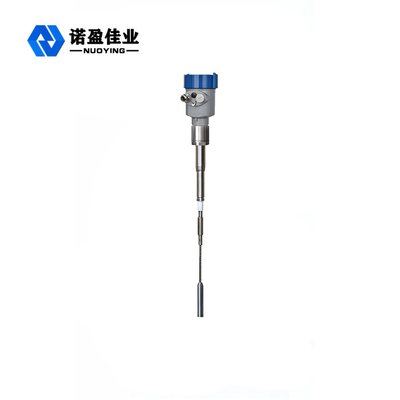

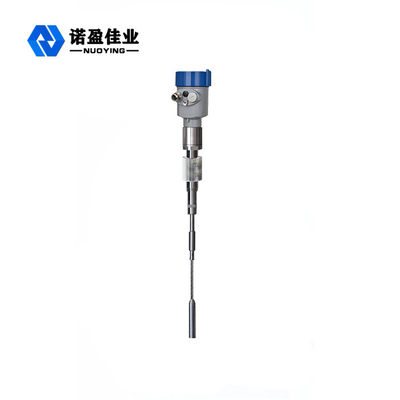

Inteligentny nadajnik poziomu przenikania fal radiowych NYSP Unikalna konstrukcja obwodu tarczy ochronnej
Zasada działania inteligentnego nadajnika poziomu przenikania fal radiowych NYSP
Miernik poziomu admitancji na częstotliwości radiowej jest produktem do ciągłego pomiaru poziomu opartym na zasadzie admitancji na częstotliwości radiowej. Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu, modułowa konstrukcja jest dostosowana do osiągnięcia prostego i wygodnego ustawiania miernika.Po zakończeniu ustawień miernik może być używany normalnie i nie wymaga konserwacji przez cały okres użytkowania.Użytkownicy mogą intuicyjnie zrozumieć działanie sprzętu i terminowo radzić sobie z problemami, w złożonych sytuacjach przemysłowych jest również bezpieczny i niezawodny.
Technologia pomiaru admitancji częstotliwości radiowej jest rodzajem technologii pomiaru poziomu o unikalnych zaletach.Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemnościowego, technologia admitancji RF dodaje obwód DrivingShield i obwód przerywacza w jednostce elektronicznej, dzięki czemu może realizować oddzielny pomiar impedancji i reaktancji pojemnościowej. Zgodnie z prawami fizyki impedancja i reaktancja dowolnego wiszącego materiału są równe, więc efekt powodowany przez wiszący materiał można zmierzyć i wyeliminować z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylacyjnego.

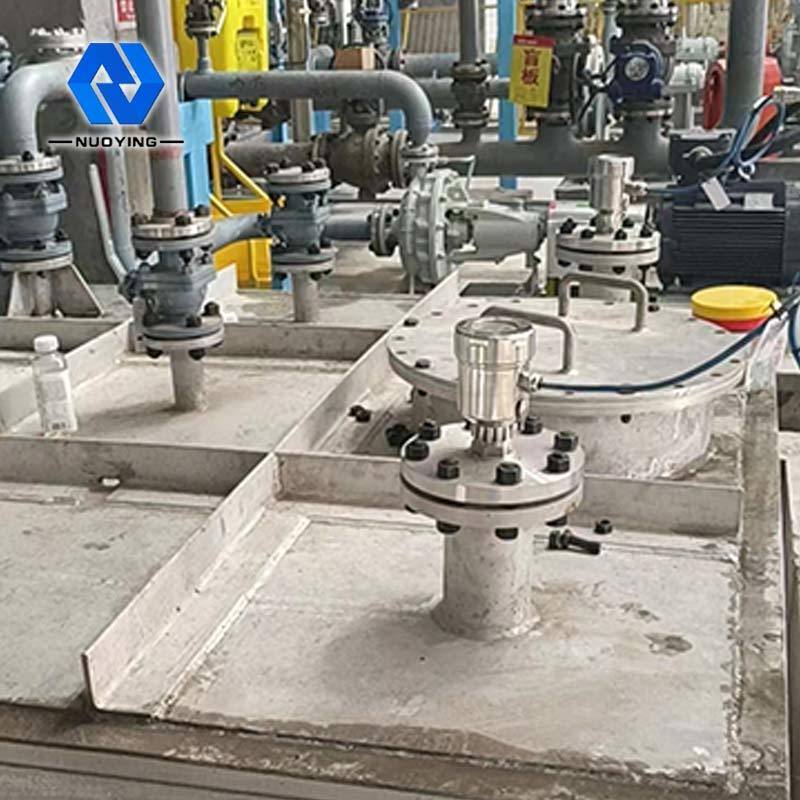

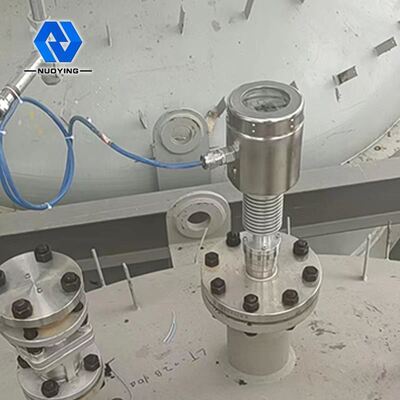

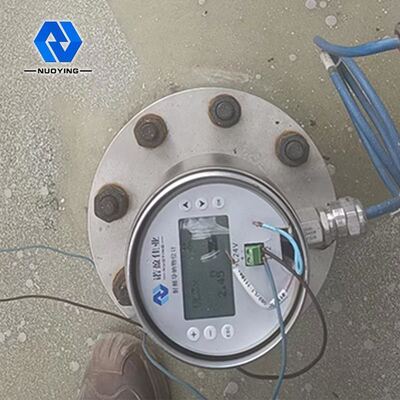

Sonda miernika poziomu admitancji o częstotliwości radiowej jest zamontowana w zbiorniku, a zmiana sygnału o częstotliwości radiowej spowodowana zmianą poziomu jest uzyskiwana przez sondę.Końcówka sondy z osłoną napędową zapobiega tworzeniu się pętli prądu RF przez wiszący materiał, zapewniając dokładność pomiaru miernika.

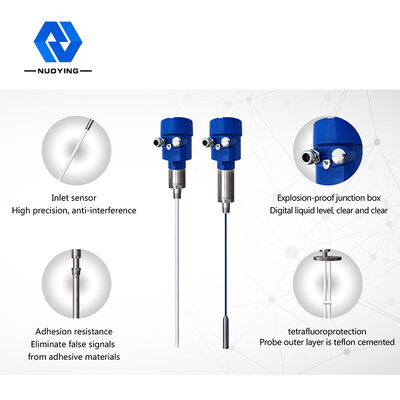

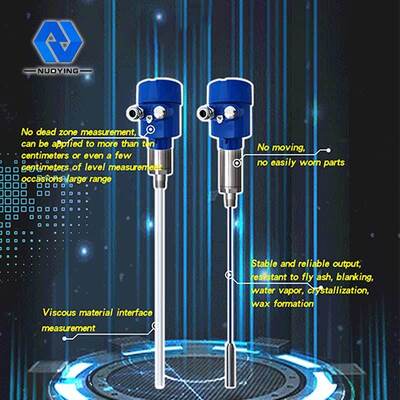

Cechy konstrukcyjneNYSP Inteligentny nadajnik poziomu dopuszczalności RF
◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się
◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃
◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów
◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów
◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)
parametry techniczne
| Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, granica faz, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje) |
| Pył (przewodnictwo, proszek izolacyjny itp.) | |
| Solidny (przewodzący, izolujący, izolujący w bardzo wysokich temperaturach, itp.) | |
|
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek |
| Materiał anteny | PTFE,304,316 |
| skala | 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować) |
| Długość fali | 635-650mm |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
| Temperatura procesu | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Ciśnienie procesowe |
-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa |
| Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
