Szczegóły Produktu:
|
| Zasilacz: | 24VDC | Klasa dokładności: | +0,5% FS |
|---|---|---|---|
| Model produktu: | NH-93420 | Typowym zastosowaniem: | Płyn |
| Materiał membrany: | membrana ceramiczna (opcja) | Proces łączenia: | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Materiał powłoki: | Aluminium, stal nierdzewna (opcjonalnie) | Klasa przeciwwybuchowa: | ExiaIICT6Ga, ExdIICT6Gb |
| High Light: | Przemysłowy przetwornik poziomu cieczy,przetwornik poziomu cieczy ropopochodnej,przetwornik czujnika ciśnienia antykorozyjnego |
||

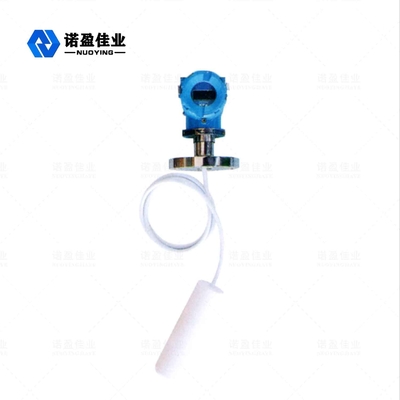

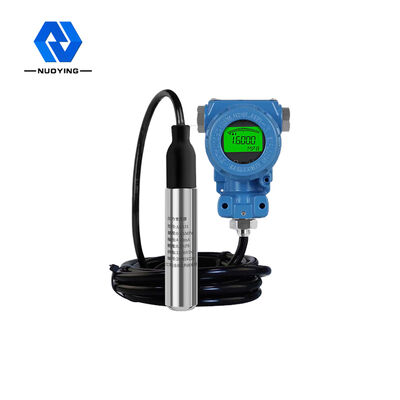

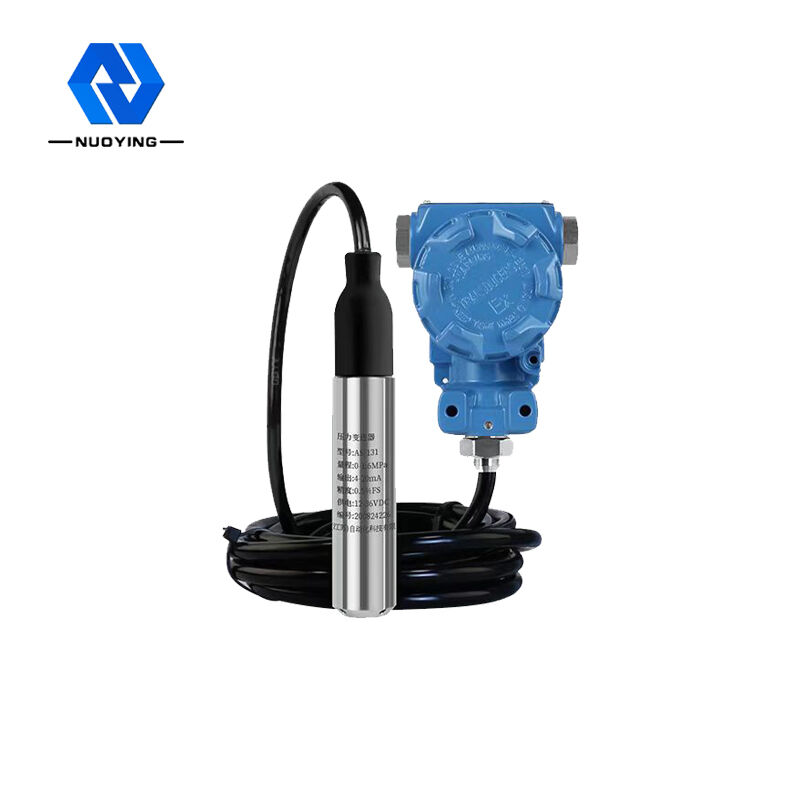

Antykorozyjny kołnierz kablowy Przetwornik poziomu cieczy w przemyśle naftowym
Zasada działania przetwornika poziomu cieczy
Przetwornik poziomu składa się ze specjalnego kabla przewodzącego gaz z wbudowanym wężem kapilarnym, złącza odpornego na ciśnienie i sondy.Konstrukcja sondy zanurzalnego wskaźnika poziomu to rdzeń cylindra ze stali nierdzewnej z membraną na dole i osłonięty perforowaną obudową z tworzywa sztucznego.Pomiar poziomu cieczy to tak naprawdę różnica między ciśnieniem statycznym cieczy na sondzie a rzeczywistym ciśnieniem atmosferycznym, a następnie różnica ciśnień jest przetwarzana na sygnał wyjściowy 4-20mA przez czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i podzespoły elektroniczne.
Cecha konstrukcyjna przetwornika poziomu cieczy
◎Struktura jest znakomita, można ją bezpośrednio umieścić w mierzonym medium w celu pomiaru poziomu cieczy i jest bardzo wygodna w instalacji i użytkowaniu.
◎Solidna konstrukcja, brak ruchomych części, wysoka niezawodność, długa żywotność, precyzyjny pomiar od wody, oleju do pasty o wysokiej lepkości, nie ma wpływu na pienienie, osadzanie i właściwości elektryczne mierzonego medium.
◎Szeroki zakres kompensacji temperatury.
Parametr techniczny przetwornika poziomu cieczy
| Wyjście sygnału | 4-20mA/HART/RS485/Modbus... |
| Temperatura procesu | -10~+70℃ |
| Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Ładowność | <(U-15)/0,02A |
| Stabilna wydajność | ±0,5%FS/rok ±1,0%FS/rok |
| Materiał powłoki | Aluminium, stal nierdzewna (opcjonalnie) |
| Wyświetlanie na żywo | LCD (opcjonalnie) |
| Stopień ochrony | IP68 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
