Szczegóły Produktu:
|
Typ sondy: | Izolowany twardy pręt PTFE (opcjonalnie) | Zasilacz: | 24 V DC |
---|---|---|---|
Średnia temperatura: | -40 ~ + 260 ℃ | Ciśnienie procesowe: | -0,1 ~ 4,0 MPa |
Typowym zastosowaniem: | Ciecze żrące/przewodzące, lepkie ciecze, możliwa instalacja dzielona | Interfejs elektryczny: | M20×1,5, ½''NPT |
High Light: | Pręt PTFE Nadajnik poziomu przenikalności RF,izolowany nadajnik poziomu przenikalności RF,przełącznik poziomu przenikania RF 24 VDC |

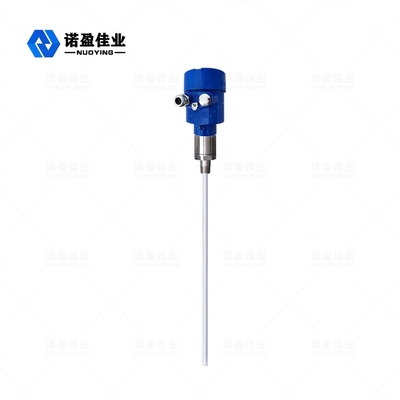

Izolowany twardy pręt PTFE 24 VDC NYSP-Z16 Nadajnik poziomu przenikania RF
NYSP-Z16 Zasada działania nadajnika poziomu emisji RF
Technologia pomiaru przewodności RF jest technologią pomiaru poziomu o wyjątkowych zaletach. Chociaż koncepcja jest podobna do ogólnej techniki pomiaru pojemności, technika przewodności RF obejmuje obwód ekranu sterownika i obwód przerywacza w jednostce elektronicznej, dzięki czemu można zwiększyć impedancję i rezystancję pojemności. mierzone osobno. Impedancja i reaktancja dowolnego wisiorka są obliczane zgodnie z prawami fizyki, aby były równe co do wielkości, więc efekt wisiorka można zmierzyć i wyeliminować z całkowitej mocy wyjściowej poprzez przesunięcie fazowe obwodu oscylatora.
Sonda miernika poziomu cieczy przewodności częstotliwości radiowej jest zainstalowana w zbiorniku, a zmiana sygnału częstotliwości radiowej spowodowana zmianą poziomu cieczy jest uzyskiwana przez sondę. pętla przez wiszący materiał, zapewniając dokładność pomiaru.
NYSP-Z16 Parametry techniczne nadajnika poziomu akceptacji RF
Typowym zastosowaniem | Ciecze żrące/przewodzące, lepkie ciecze, możliwa instalacja dzielona |

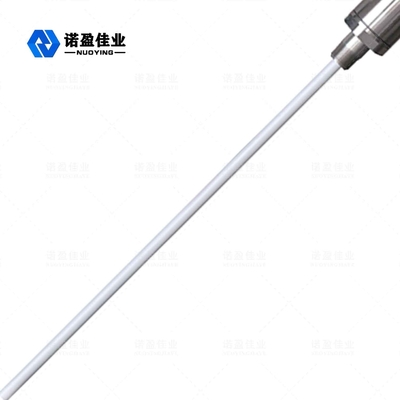

Typ sondy | Izolowany twardy pręt PTFE (opcjonalnie) |
Zasilacz | 24 V DC |
Średnia temperatura | -40 ~ + 260 ℃ |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Proces łączenia | Mocowanie kołnierzowe z gwintem 3/4" BSPT (standard) (opcjonalnie) |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT4 |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
NYSP-Z16 Funkcja projektowania przetwornika poziomu przenikania RF
1. Materiał zapobiegający zawieszaniu się: Unikalna konstrukcja obwodu ekranującego dysku poprawia wydajność materiału zapobiegającego zawieszaniu.
2. Zakres zasilania: zakres pracy zasilacza: 13 ~ 35VDC.
3. Adaptowalność: Temperatura procesu sondy: -100 ℃ ~ 800 ℃;brak pomiaru martwej strefy, może być stosowany przy pomiarach poziomych powyżej dziesięciu centymetrów lub nawet kilku centymetrów, z dużym zakresem pomiarowym; maksymalny zakres pomiarowy do setek metrów, a nawet setek metrów;Wielką zaletą przyrządu jest pomiar granicy faz lepkich materiałów.
4. Stabilność: wyjście jest stabilne i niezawodne, odporne na działanie popiołu lotnego, wygaszanie, parę wodną, krystalizację i woskowanie.
5. Bezobsługowość: brak ruchomych, brak części łatwych do zużycia, brak konieczności częstego czyszczenia, konserwacji, uruchamiania.
NYSP-Z16 Pole aplikacji nadajnika poziomu dopuszczalności RF
1. Żywność: zakłady sokowe, mleczarnie, zbiorniki do przechowywania koncentratu pomidorowego, zbiorniki do przechowywania browarów itp.
2. Farmaceutyki: średnie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
3. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.
4. Inne: ochrona środowiska, pola naftowe, hutnictwo, przemysł stoczniowy i inne.
