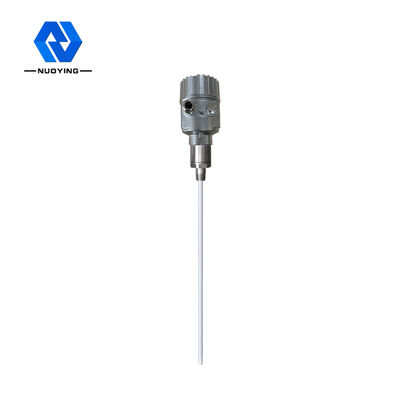

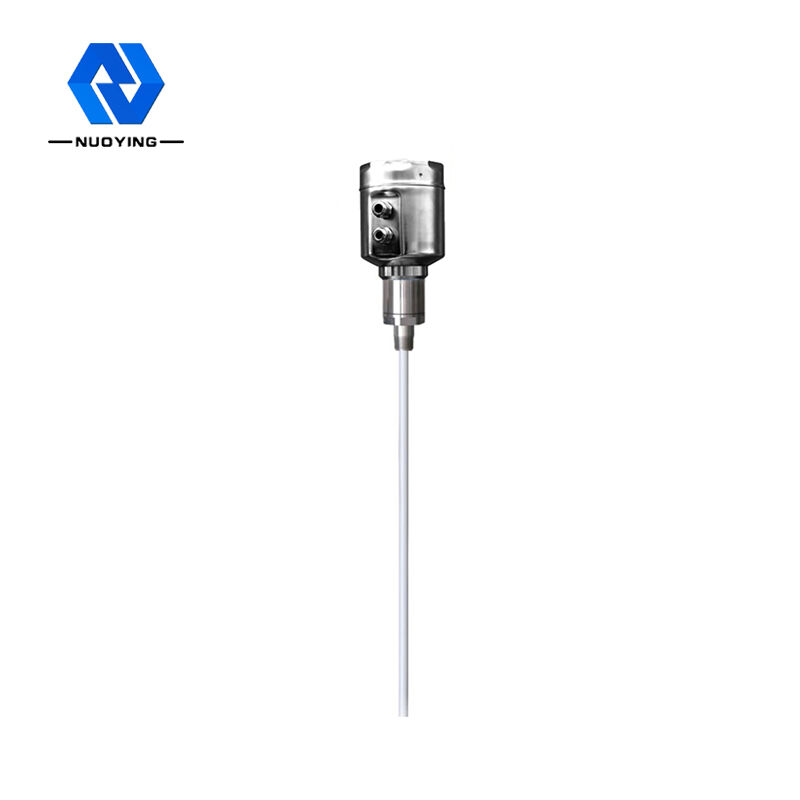

Przetwornik poziomu dopuszczenia 24 VDC NYSP - M16 RF Izolowany twardy pręt PTFE

Sztywny izolowany pręt PTFE 24 VDC NYSP-M16 Nadajnik poziomu admitancji RF

Zasada działania nadajnika poziomu admitancji RF NYSP-M16

Technologia pomiaru przewodności RF to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcja jest podobna do ogólnej techniki pomiaru pojemności, technika przewodności RF zawiera obwód ekranowania sterującego i obwód chopper w jednostce elektronicznej, dzięki czemu impedancję i rezystancję pojemnościową można mierzyć oddzielnie. Impedancja i reaktancja dowolnego zwisu są obliczane zgodnie z prawami fizyki jako równe co do wielkości, więc efekt zwisu można zmierzyć i wyeliminować z całkowitego wyjścia poprzez przesunięcie fazowe obwodu oscylatora.

Sonda radiowej miernika poziomu cieczy przewodzącej jest zainstalowana w zbiorniku magazynowym, a zmiana sygnału radiowego spowodowana zmianą poziomu cieczy jest uzyskiwana przez sondę. Końcówka sterująca-ekranująca sondy zapobiega tworzeniu pętli prądu RF przez materiał zwisający, zapewniając dokładność pomiaru.

Parametry techniczne nadajnika poziomu admitancji RF NYSP-M16

Cecha konstrukcyjna nadajnika poziomu admitancji RF NYSP-M16

1. Zapobieganie przywieraniu materiału: Unikalna konstrukcja obwodu ekranowania sterującego poprawia wydajność zapobiegania przywieraniu materiału.

2. Zakres zasilania: zakres pracy zasilania: 13 ~ 35VDC.

3. Adaptacyjność: Temperatura procesu sondy: -100°C ~ 800°C; pomiar bez strefy martwej, może być stosowany w sytuacjach pomiaru poziomego od kilkunastu centymetrów lub nawet kilku centymetrów, z dużym zakresem pomiarowym; maksymalny zakres pomiarowy do setek metrów, a nawet setek metrów; pomiar interfejsu materiałów lepkich jest dużą zaletą instrumentu.

4. Stabilność: Wyjście jest stabilne i niezawodne, odporne na wpływ pyłu, zasypywania, pary wodnej, krystalizacji i woskowania.

5. Bezobsługowość: brak ruchomych, łatwo zużywających się części, brak potrzeby częstego czyszczenia, konserwacji, uruchamiania.

Pole zastosowań nadajnika poziomu admitancji RF NYSP-M16

1. Żywność: zakłady sokownicze, mleczarnie, zbiorniki magazynowe koncentratu pomidorowego, zbiorniki magazynowe browarów itp.
2. Farmaceutyka: zbiorniki magazynowe półproduktów farmaceutycznych, separatory, fermentory itp.
3. Oczyszczanie wody: zbiorniki retencyjne, szamba, zbiorniki do oczyszczania wody, osadniki, studnie głębinowe, sieci wodociągowe itp.

4. Inne: ochrona środowiska, pola naftowe, hutnictwo, przemysł stoczniowy i inne branże.
