Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Płyn do napełniania: | Olej silikonowy |
---|---|---|---|
Ciśnienie statyczne: | 2,5Mpa | Stosunek zasięgu: | 100:1 |
Zasilacz: | 24VDC | Klasa dokładności: | 0.5 stopnia, 0.2 stopnia |
Wyjście sygnału: | Wyjście liniowe/pierwiastek kwadratowy 4-20mA dc + sygnał HART | Materiał membrany: | Stal nierdzewna 316, Hastelloy C, stop Monel i tantal |
High Light: | Inteligentny przetwornik poziomu cieczy z kołnierzem,przetwornik poziomu cieczy 24VDC,przetwornik poziomu cieczy |

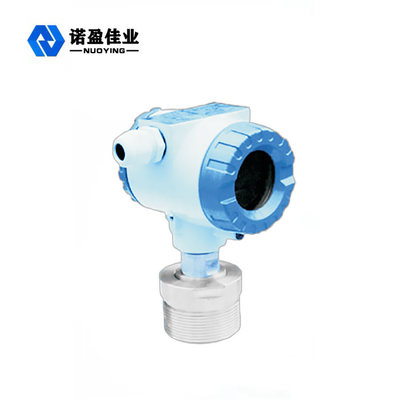

Łatwa instalacja 24VDC NY-LT Przetwornik poziomu cieczy z kołnierzem
Zasada działania przetwornika poziomu cieczy typu NY-LT z kołnierzem
Ciśnienie mierzonego medium przekazywane jest do środkowej membrany pomiarowej przez membranę izolującą 8 komór (w przypadku zdalnych przetworników LT i DP/GP z 1199 mierzone ciśnienie przechodzi najpierw przez pierwotną membranę izolacyjną i w pełni uszczelniony układ kapilar wypełniony olej silikonowy lub fluorowy przed przekazaniem do membrany izolacyjnej komory δ) oraz olej wypełniający w niej.Z wyjątkiem przetwornika ciśnienia typu AP, którego druga strona membrany pomiarowej jest punktem odniesienia próżni, druga strona membrany pomiarowej innych odmian to albo ciśnienie atmosferyczne, albo strona niskiego ciśnienia mierzonego ciśnienia różnicowego.Membrana pomiarowa jest wstępnie naprężonym elementem elastycznym, którego przemieszczenie jest proporcjonalne do ciśnienia mierzonego medium, a przemieszczenie wynosi tylko 0,10mm, a położenie membrany pomiarowej jest wykrywane przez płytki biegunowe kondensatora po obu jej stronach .Położenie membrany pomiarowej jest wykrywane przez umieszczone po obu jej stronach płytki biegunowe kondensatora.Pojemność różnicowa membrany pomiarowej i dwóch płyt o stałych biegunach kondensatora jest przetwarzana liniowo na 2-przewodowy sygnał prądowy 4-20 mADC przez obwód wzmacniacza.
Funkcja przetwornika poziomu cieczy typu NY-LT z kołnierzem
1. Doskonała wydajność pomiaru ciśnienia, różnicy ciśnień, poziomu cieczy i pomiaru przepływu.
2. Zminiaturyzowany (2,4 kg) cały kołnierz ze stali nierdzewnej dla łatwej instalacji
3. Połączenie procesowe kompatybilne z innymi produktami dla optymalnego pomiaru.
4. Jedyny na świecie czujnik z osłoną ze stopu H (opatentowana technologia), osiągający doskonałą stabilność na zimno i temperaturę.
5. Inteligentny nadajnik z 16-bitowym komputerem.
6. Obsługuje aktualizację do technologii opartej na magistrali polowej i sterowaniu w terenie.
Parametry techniczne przetwornika poziomu cieczy typu NY-LT z kołnierzem
Typowym zastosowaniem | płyn |
Wyjście sygnału | Wyjście liniowe/pierwiastek kwadratowy 4-20mA dc + sygnał HART |
Materiał membrany | Stal nierdzewna 316, Hastelloy C, stop Monel i tantal |
Klasa dokładności | 0.5 stopnia, 0.2 stopnia |
Zasilacz | 24VDC |
Płyn do napełniania | Olej silikonowy |
Połączenie kołnierzowe | Stal nierdzewna 316, Hastelloy C, stop Monel |
Zawór powietrza/spustowy | Stal nierdzewna 316, Hastelloy C, stop Monel |
Współczynnik zasięgu | 100:1 |
Ciśnienie statyczne | 2,5 MPa |
Poziom ochrony | IP65 |
Klasa przeciwwybuchowa | Exdll BT5;Exia II CT5 (opcjonalnie) |
