Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar przepływu cieczy w rurze | Materiał anteny: | PFA (opcjonalnie) |
---|---|---|---|
Zasilacz: | AC220V 50Hz /DC24V/3.6V | Temperatura otoczenia: | -25~+60℃ |
Proces łączenia: | Kołnierz (opcjonalnie) | Stała czasowa tłumienia: | Ciągła zmienna od 0 do 100 s (90%) do wyboru stopniowania czasu |
Wyjście sygnału: | Wyjście analogowe, wyjście częstotliwościowe, wyjście alarmowe, wyjście impulsowe | ||
High Light: | Przepływomierz elektromagnetyczny rurociągu,wodomierz elektromagnetyczny cieczy,elektromagnetyczny przetwornik poziomu cieczy |

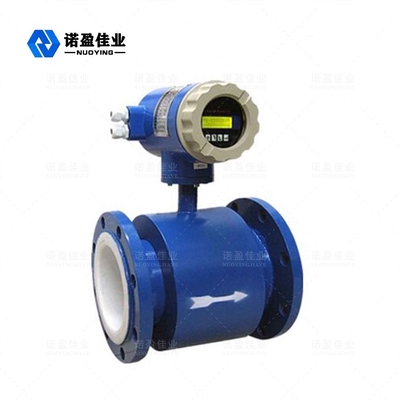

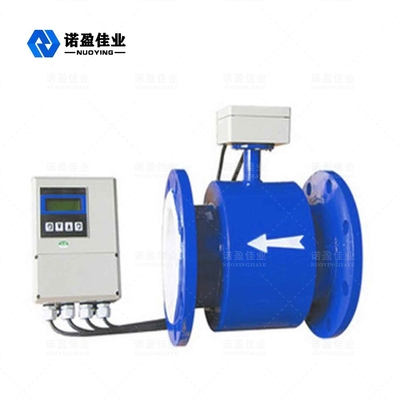

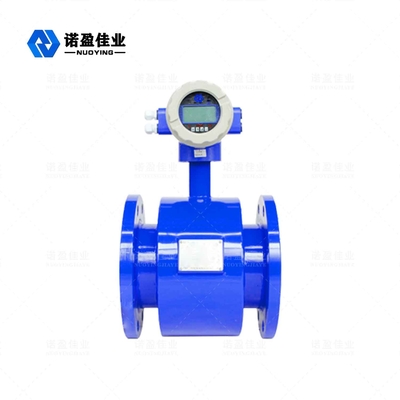

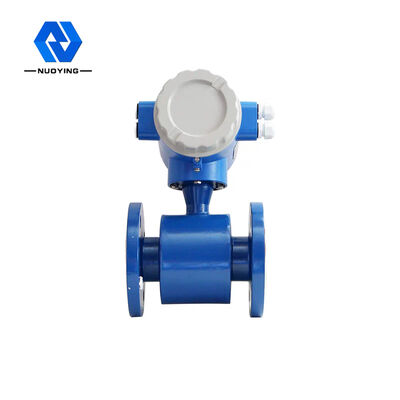

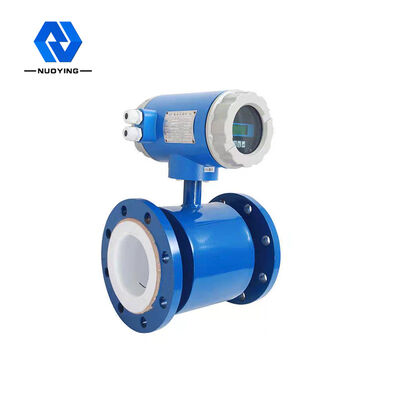

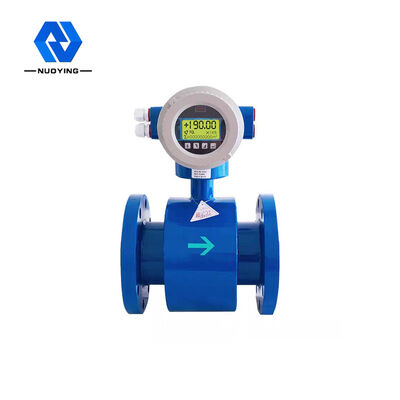

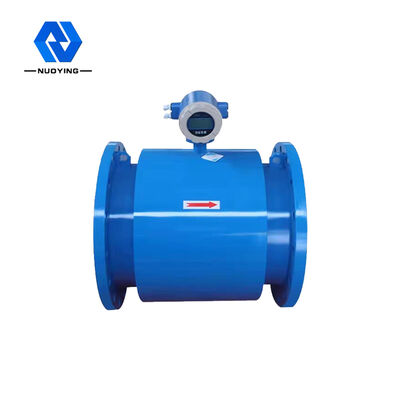

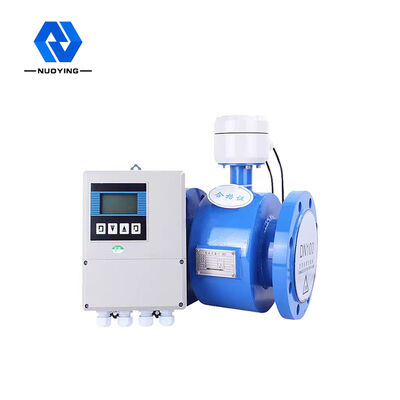

Różnorodność wyjść Pomiar przepływu cieczy w rurze Przepływomierz elektromagnetyczny typu rurociągu NYLD
Przepływomierz elektromagnetyczny typu NYLL jest rodzajem przepływomierza o wysokiej dokładności i wysokiej niezawodności.Służy do pomiaru przepływu objętościowego cieczy przewodzących i szlamów w zamkniętych rurach i jest szeroko stosowany w stali, energetyce, przemyśle naftowym, chemicznym, węglu, metalurgii, minerałach, papiernictwie, zaopatrzeniu w wodę i odprowadzaniu wody, żywności, medycynie i innych branże.
Zasada działania przepływomierza elektromagnetycznego NYLD
Zasada pomiaru oparta jest na prawie indukcji elektromagnetycznej Faradaya.Czyli: ciecz przewodząca w polu magnetycznym do cięcia linii magnetycznych ruchu siły, siła elektromotoryczna indukcyjna przewodnika, E dla: E = KBVD
D: wewnętrzna średnica rurki pomiarowej;
K: stałe oprzyrządowania
V: przekrój rury pomiarowej średniego natężenia przepływu
B: siła indukcji magnetycznej
Podczas pomiaru przepływu płyn przepływa przez pole magnetyczne prostopadłe do kierunku przepływu.Przepływ płynu przewodzącego indukuje sygnał napięciowy proporcjonalny do średniego natężenia przepływu (tj. przepływu objętościowego).Wyindukowany sygnał napięcia jest wykrywany przez dwie elektrody w bezpośrednim kontakcie z płynem i przesyłany kablem do wzmacniacza, który jest następnie przetwarzany na jednorodny prądowy sygnał wyjściowy.
Parametry techniczne przepływomierza elektromagnetycznego NYLD
Typowym zastosowaniem | Pomiar przepływu cieczy w rurze |
Materiał anteny | PFA (opcjonalnie) |
Pobór energii | <15 W (i pobór mocy dopasowany do czujnika) |
Liczniki | Suma dodatnia, suma ujemna |
Zasilacz | AC220V 50Hz /DC24V/3.6V |
Temperatura otoczenia | -25~+60℃ |
Proces łączenia | kołnierz (opcjonalnie) |
Stała czasowa tłumienia | Ciągła zmienna od 0 do 100 s (90%) do wyboru stopniowania czasu |
Poziom ochrony | IP67, IP68, IP65 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia II CT5 Ga, Exd II CT5 Gb (opcjonalnie) |
Wyjście sygnału | Wyjście analogowe, wyjście częstotliwościowe, wyjście alarmowe, wyjście impulsowe |
Cecha konstrukcyjna przepływomierza elektromagnetycznego NYLD
1. Na dokładność pomiaru nie mają wpływu zmiany gęstości płynu, lepkości, temperatury, ciśnienia i przewodności.Brak części blokujących przepływ w rurze pomiarowej, brak strat ciśnienia i niskie wymagania dotyczące prostego odcinka rury.
2. Konwerter przyjmuje wyświetlacz ciekłokrystaliczny z podświetleniem, co ułatwia odczyt w bezpośrednim świetle słonecznym lub w ciemnych pomieszczeniach.
3. Przycisk dotykowy na podczerwień do ustawiania parametrów, w trudnych warunkach bez otwierania pokrywy konwertera można bezpiecznie ustawić.
4. Przepływomierz jest dwukierunkowym układem pomiarowym, z trzema akumulatorami wewnątrz: do przodu, do tyłu i różnicy całkowitej;może wyświetlać przepływ do przodu i do tyłu.
5. I ma różne wyjścia: prądowe, impulsowe, komunikację cyfrową, HART.
6. Konwerter posiada wyjście alarmowe autodiagnostyki, wyjście alarmowe wykrywania pustego obciążenia, wyjście alarmowe górnego i dolnego limitu natężenia przepływu, sterowanie wsadem i inne funkcje.
7. Może być używany nie tylko do ogólnego wykrywania procesu, ale także do pomiaru miazgi mineralnej, pulpy i pasty.
8. Wysokociśnieniowy przepływomierz elektromagnetyczny wykorzystujący technologię wykładziny sieciowej PFA plus, odporność na wysokie ciśnienie, odporność na podciśnienie, szczególnie stosowany w przemyśle petrochemicznym, mineralnym i innych.
9. Mierniki typu przeciwwybuchowego mogą być używane w odpowiednich miejscach przeciwwybuchowych.
