Szczegóły Produktu:
|
| Typ sondy: | Elastyczny kabel 304 (opcjonalnie) | Zasilacz: | 24VDC |
|---|---|---|---|
| Średnia temperatura: | -40 ~ + 500 ℃ | Ciśnienie procesowe: | -0,1 ~ 8,0 MPa |
| Klasa przeciwwybuchowa: | Exia II CT4 | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... |
| Typowym zastosowaniem: | Substancje stałe o bardzo wysokiej izolacyjności do instalacji dzielonych | Proces łączenia: | 1" gwint BSPT (standard) mocowanie kołnierzowe (opcjonalnie) |
| High Light: | Nadajnik poziomu przenikania RF,czujnik poziomu izolacji,czujnik poziomu pojemności RF 24VDC |
||

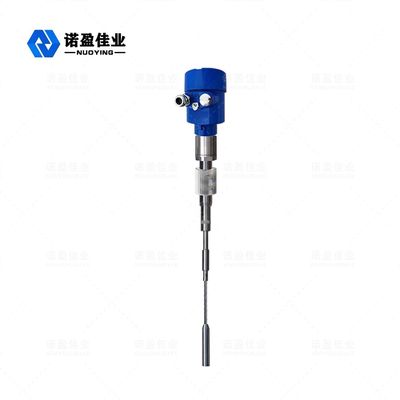

Ultra-wysoka izolacja ciał stałych 24VDC NYSP-Z24 Nadajnik poziomu admitancji RF
NYSP-Z24 Zasada działania nadajnika poziomu emisji RF
Technologia pomiaru przewodnictwa RF to technologia pomiaru poziomu cieczy o wyjątkowych zaletach.Chociaż koncepcja jest podobna do ogólnej techniki pomiaru pojemności, technika przewodnictwa RF obejmuje obwód ekranu sterownika i obwód przerywacza w jednostce elektronicznej, dzięki czemu impedancja i rezystancja pojemności mogą być mierzone oddzielnie.Impedancja i reaktancja każdego wieszaka są obliczane zgodnie z prawami fizyki i są równe co do wielkości, więc efekt wieszaka można zmierzyć i usunąć z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylatora.
Sonda miernika poziomu cieczy przewodności o częstotliwości radiowej jest zamontowana w zbiorniku, a zmiana sygnału o częstotliwości radiowej spowodowana zmianą poziomu cieczy jest uzyskiwana za pomocą sondy.Napędzana osłona sondy zapobiega przepływowi prądu RF przez zawieszony materiał, zapewniając dokładne pomiary.
NYSP-Z24 Parametry techniczne nadajnika poziomu dopuszczalności RF
| Typowym zastosowaniem |
Substancje stałe o bardzo wysokiej izolacyjności do instalacji dzielonych
|

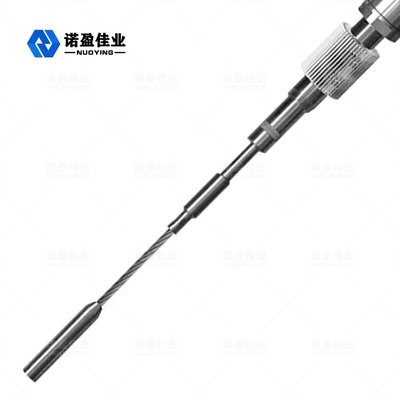

| Typ sondy | Elastyczny kabel 304 (opcjonalnie) |
| Zasilacz | 24VDC |
| Średnia temperatura | -40 ~ + 500 ℃ |
| Ciśnienie procesowe | -0,1 ~ 8,0 MPa |
| Proces łączenia | 1" gwint BSPT (standard) mocowanie kołnierzowe (opcjonalnie) |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT4 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
NYSP-Z24 Funkcja projektowania przetwornika poziomu przenikania RF
1. Stabilność: wyjście jest stabilne i niezawodne, odporne na działanie popiołu lotnego, wygaszanie, parę wodną, krystalizację i woskowanie.
2. Bezobsługowy: nie trzeba się ruszać, nie ma części zużywających się, nie ma potrzeby częstego czyszczenia, konserwacji i debugowania.
3. Materiał zapobiegający zawieszaniu się: Unikalna konstrukcja obwodu ekranującego dysku poprawia wydajność materiału zapobiegającego zawieszaniu.
4. Zakres zasilania: Zakres pracy zasilacza: 13 ~ 35VDC.
NYSP-Z24 Pole aplikacji nadajnika poziomu dopuszczalności RF
1. Chemiczne: wieże destylacyjne ropy naftowej, silosy surowcowe, silosy pośrednie, zbiorniki reakcyjne, silosy na substancje stałe, separatory itp.
2. Metalurgia: wielkie piece, silosy rudy, kruszarki rudy, silosy surowcowe, silosy materiałów pomocniczych, silosy sproszkowanego tlenku glinu itp.
3. Cement: silosy kamienne, silosy surowcowe, silosy cementowe, silosy na pył węglowy, silosy do przechowywania żużla, beton handlowy itp.
4. Papier: silosy na surowce, wieże magazynowe, bębny suszące, silosy do przechowywania materiałów chemicznych itp.
5. Inne: kamieniołomy, kopalnie węgla, ochrona środowiska, przemysł stoczniowy i inne.
