Szczegóły Produktu:
|
| Typ sondy: | Elastyczny kabel 304 (opcjonalnie) | Zasilacz: | 24VDC |
|---|---|---|---|
| Średnia temperatura: | -40~+150℃ | Ciśnienie procesowe: | -0,1 ~ 1,6 MPa |
| Typowym zastosowaniem: | Głęboka studnia, bardzo duży zasięg, możliwa instalacja dzielona | Proces łączenia: | Mocowanie kołnierzowe z gwintem 3/4" BSPT (standard) (opcjonalnie) |
| High Light: | Nadajnik poziomu przenikania RF głębokiej studni,elastyczny kabel przełącznik poziomu przenikalności RF,czujnik poziomu przenikania RF 1 |
||

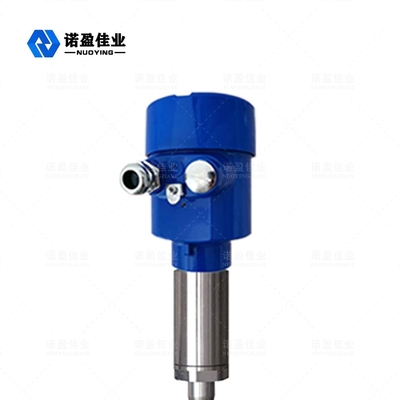

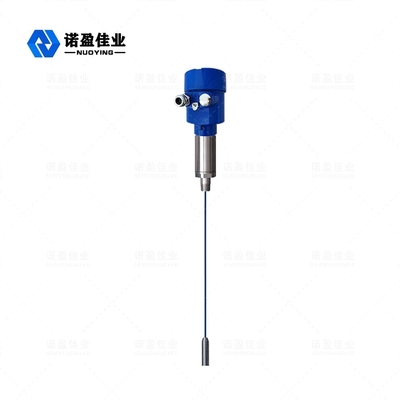

Możliwość adaptacji Głęboka studnia o bardzo dużym zasięgu NYSP-Z20 Nadajnik poziomu admitancji RF
Zasada działania nadajnika poziomu emisji RF NYSP-Z20
Technologia pomiaru przewodnictwa RF to technologia pomiaru poziomu o wyjątkowych zaletach.Chociaż koncepcja jest podobna do ogólnej technologii pomiaru pojemnościowego, technologia przewodnictwa RF obejmuje obwód Driving-Shield i obwód przerywacza w jednostce elektronicznej, umożliwiając w ten sposób oddzielny pomiar impedancji i rezystancji pojemnościowej.Impedancja i reaktancja dowolnego wisiorka są obliczane zgodnie z prawami fizyki, aby były równe co do wielkości, więc efekt wisiorka można zmierzyć i wyeliminować z całkowitej mocy wyjściowej poprzez przesunięcie fazowe obwodu oscylatora.
Sonda miernika poziomu przewodności RF jest zamontowana w zbiorniku, a zmiana sygnału RF spowodowana zmianą poziomu jest odbierana przez sondę.Końcówka sondy Driving-Shield zapobiega tworzeniu się pętli przez wiszący materiał, zapewniając dokładność pomiaru.
Parametry techniczne nadajnika poziomu dopuszczalności NYSP-Z20
| Typowym zastosowaniem | Głęboka studnia, bardzo duży zasięg, możliwa instalacja dzielona |
| Typ sondy | Elastyczny kabel 304 (opcjonalnie) |
| Zasilacz | 24VDC |
| Średnia temperatura | -40 ~ + 150 ℃ |
| Ciśnienie procesowe | -0,1 ~ 1,6 MPa |
| Proces łączenia | Mocowanie kołnierzowe z gwintem 3/4" BSPT (standard) (opcjonalnie) |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT4 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
NYSP-Z20 Funkcja projektowania przetwornika poziomu przenikalności RF
1. Stabilność: stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację, uderzenia woskowe.
2. Bezobsługowe: brak ruchomych, brak części łatwych do zużycia, brak konieczności częstego czyszczenia, konserwacji, uruchamiania.
3. Materiał zapobiegający zawieszaniu się: Unikalna konstrukcja obwodu Driving-Shield poprawia zdolność materiału zapobiegającego zawieszaniu się.
4. Zakres zasilania: zakres pracy zasilacza: 13 ~ 35VDC.
NYSP-Z20 Pole aplikacji nadajnika poziomu admitancji RF
1. Pola naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki ściekowe, interfejsy olej-woda, zbiorniki płuczki wiertniczej itp.
2. Chemiczne: wieże destylacyjne ropy naftowej, silosy surowcowe, silosy pośrednie, zbiorniki reakcyjne, silosy na substancje stałe, zbiorniki do przechowywania asfaltu itp.
3. Metalurgia: wielkie piece, silosy rudy, kruszarki rudy, silosy surowcowe, silosy materiałów pomocniczych, silosy sproszkowanego tlenku glinu, zbiorniki buforowe ogniw elektrolitycznych itp.
4. Inne: kamieniołomy, kopalnie węgla, ochrona środowiska, przemysł stoczniowy i inne.
