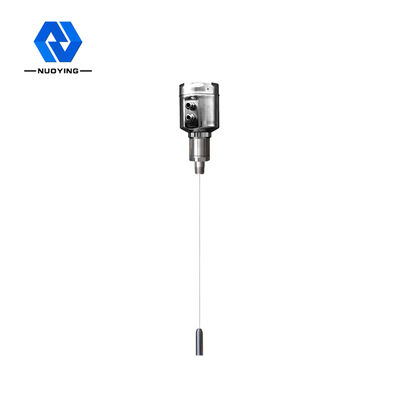

Elastyczny kabel przetwornika poziomu dopuszczenia RF Deep Well 304 NYSP - M20

Nadajnik poziomu z admittancją RF NYSP-M20, głęboki szyb, bardzo duży zakres

Zasada działania nadajnika poziomu z admittancją RF NYSP-M20

Technologia pomiaru przewodności RF to technologia pomiaru poziomu o unikalnych zaletach. Chociaż koncepcja jest podobna do ogólnej technologii pomiaru pojemnościowego, technologia przewodności RF zawiera obwód Driving-Shield i obwód chopper w jednostce elektronicznej, umożliwiając oddzielny pomiar impedancji i rezystancji pojemnościowej. Impedancja i reaktancja dowolnego zwisu są obliczane zgodnie z prawami fizyki jako równe co do wielkości, więc wpływ zwisu można zmierzyć i wyeliminować z całkowitego wyjścia poprzez przesunięcie fazowe obwodu oscylatora.

Sonda miernika poziomu przewodności RF jest zainstalowana w zbiorniku, a zmiana sygnału RF spowodowana zmianą poziomu jest odbierana przez sondę. Końcówka Driving-Shield sondy zapobiega tworzeniu pętli prądu RF przez wiszący materiał, zapewniając dokładność pomiaru.

Parametry techniczne nadajnika poziomu z admittancją RF NYSP-M20

Cecha konstrukcyjna nadajnika poziomu z admittancją RF NYSP-M20

1. Stabilność: stabilne i niezawodne wyjście, odporne na pył, opadający materiał, parę wodną, krystalizację, osadzanie się wosku.

2. Bezobsługowość: brak ruchomych, łatwo zużywających się części, brak konieczności częstego czyszczenia, konserwacji, uruchamiania.

3. Odporność na przywieranie materiału: Unikalna konstrukcja obwodu Driving-Shield poprawia odporność na przywieranie materiału.

4. Zakres zasilania: zakres pracy zasilania: 13 ~ 35VDC.

Pole zastosowań nadajnika poziomu z admittancją RF NYSP-M20

1. Pola naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe produktów rafinowanych, separatory trójfazowe, osadniki, zbiorniki ścieków, interfejsy ropa-woda, zbiorniki błota wiertniczego itp.

2. Przemysł chemiczny: wieże destylacyjne ropy naftowej, silosy surowców, silosy pośrednie, zbiorniki reakcyjne, silosy na materiały stałe, zbiorniki magazynowe asfaltu itp.

3. Hutnictwo: piece szybowe, silosy rudy, kruszarki rudy, silosy surowców, silosy materiałów pomocniczych, silosy proszku aluminiowego, zbiorniki buforowe ogniw elektrolitycznych itp.

4. Inne: kamieniołomy, kopalnie węgla, ochrona środowiska, przemysł stoczniowy i inne branże.
